申请日2011.11.08
公开(公告)日2012.07.11
IPC分类号C02F1/78; C02F1/50
摘要

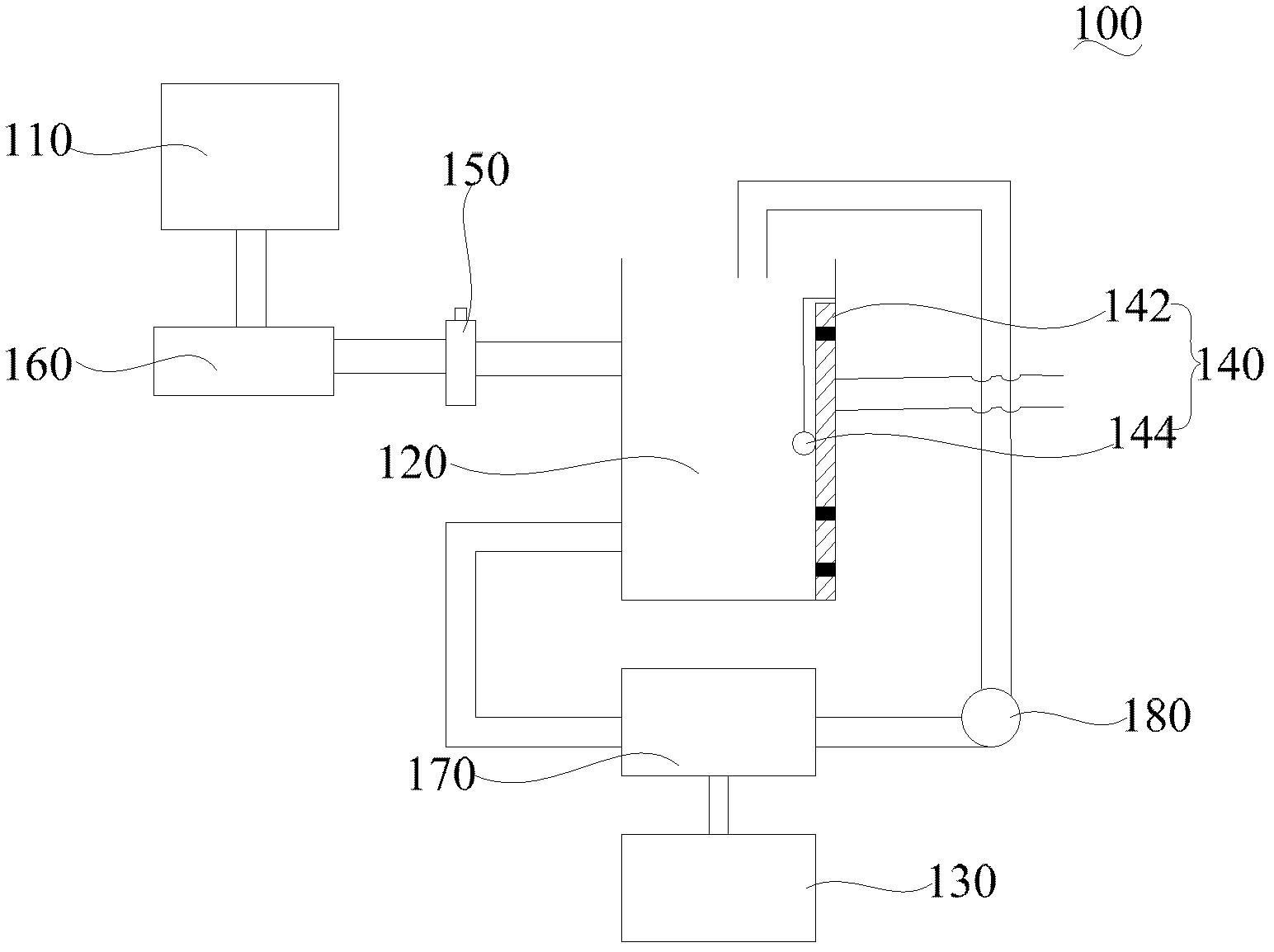

一种山区饮水处理系统包括源水箱、处理水箱、臭氧发生器及液位控制器。处理水箱与源水箱连通。臭氧发生器与处理水箱连通。液位控制器设于处理水箱内，测量处理水箱的液位，根据液位，控制臭氧发生器的工作状态。源水箱为上述山区饮水处理系统提供水源。液位控制器能够采集处理水箱中的液位信息，根据处理水箱中的液位，控制臭氧发生器的工作状态。当处理水箱中的液位不能达到维持该山区饮水处理系统的最小液位的时候，关闭臭氧发生器。上述山区饮水处理系统中，臭氧发生器通过液位控制器，能够及时根据处理水箱中的液位情况调整工作状态，避免了臭氧发生器做无用功，有效利用臭氧杀毒，提高了臭氧的利用率。
权利要求书
1.一种山区饮水处理系统，其特征在于，所述山区饮水处理系统包括：
源水箱;
处理水箱，与所述源水箱连通;
臭氧发生器，与所述处理水箱连通;及
液位控制器，设于所述处理水箱内，测量所述处理水箱的液位，根据所述 液位，控制所述臭氧发生器的工作状态。
2.根据权利要求1所述的山区饮水处理系统，其特征在于，所述液位控制 器包括：
液位计，设有三个水位控制点，从下到上依次为停机点、工作点及延时点; 及
浮子，与所述液位计连接，所述浮子自由漂浮于所述处理水箱的液面上。
3.根据权利要求1所述的山区饮水处理系统，其特征在于，所述山区饮水 处理系统还包括电磁阀，所述电磁阀位于所述源水箱与所述处理水箱之间，控 制所述源水箱与所述处理水箱的导通关系。
4.根据权利要求3所述的山区饮水处理系统，其特征在于，所述山区饮水 处理系统还包括控制器，所述控制器控制所述臭氧发生器及电磁阀的工作状态。
5.根据权利要求4所述的山区饮水处理系统，其特征在于，所述控制器为 可编程控制器。
6.根据权利要求1所述的山区饮水处理系统，其特征在于，所述山区饮水 处理系统还包括过滤器，所述过滤器位于所述源水箱与所述处理水箱之间。
7.根据权利要求6所述的山区饮水处理系统，其特征在于，所述过滤器为 精密过滤器，所述精密过滤器过滤50微米直径以上的杂质。
8.根据权利要求1所述的山区饮水处理系统，其特征在于，所述山区饮水 处理系统还包括射流器，所述射流器的进水孔与所述处理水箱连接，所述射流 器的进气孔与所述臭氧发生器连接，水流通过所述射流器与臭氧溶解成含臭氧 较高的净化后的水。
9.根据权利要求8所述的山区饮水处理系统，其特征在于，所述山区饮水 处理系统还包括水泵，所述水泵与所述射流器连接，将净化后的水导入所述处 理水箱中。
10.根据权利要求1所述的山区饮水处理系统，其特征在于，所述处理水 箱设有出水管，净化后的水从所述出水管流出。
说明书
山区饮水处理系统
【技术领域】
本实用新型涉及一种饮水处理系统，特别是涉及一种山区饮水处理系统。
【背景技术】
目前大多位于山区的生活区中，饮用水处理设施简单。大多山民只是将山 泉水进行简单的沉淀后就直接饮用。由于现在工业化水平的发展，只经过沉淀 处理过的山泉水，达不到饮用水的标准，还需要对其进行对其进行消毒等处理。 目前大多数饮水处理系统由处理水箱及臭氧发生装置组成。在实际使用中，由 于注入水量和排出水量的不同，处理水箱中的液位经常会发生变化。有时处理 水箱中的水已经被全部排出时，臭氧发生装置仍然在工作，造成臭氧的浪费。
【实用新型内容】
基于此，有必要提供一种能够有效利用臭氧的饮水处理系统。
一种山区饮水处理系统包括：
源水箱;
处理水箱，与所述源水箱连通;
臭氧发生器，与所述处理水箱连通;及
液位控制器，设于所述处理水箱内，测量所述处理水箱的液位，根据所述 液位，控制所述臭氧发生器的工作状态。
进一步地，所述液位控制器包括：
液位计，设有三个水位控制点，从下到上依次为停机点、工作点及延时点; 及
浮子，与所述液位计连接，所述浮子自由漂浮于所述处理水箱的液面上。
进一步地，所述山区饮水处理系统还包括电磁阀，所述电磁阀位于所述源 水箱与所述处理水箱之间，控制所述源水箱与所述处理水箱的导通关系。
进一步地，所述山区饮水处理系统还包括控制器，所述控制器控制所述臭 氧发生器及电磁阀的工作状态。
进一步地，所述控制器为可编程控制器。
进一步地，所述山区饮水处理系统还包括过滤器，所述过滤器位于所述源 水箱与所述处理水箱之间。
进一步地，所述过滤器为精密过滤器，所述精密过滤器过滤50微米直径以 上的杂质。
进一步地，所述山区饮水处理系统还包括射流器，所述射流器的进水孔与 所述处理水箱连接，所述射流器的进气孔与所述臭氧发生器连接，水流通过所 述射流器与臭氧溶解成含臭氧较高的净化后的水。
进一步地，所述山区饮水处理系统还包括水泵，所述水泵与所述射流器连 接，将净化后的水导入所述处理水箱中。
进一步地，所述处理水箱设有出水管，净化后的水从所述出水管流出。
上述山区饮水处理系统包括源水箱、处理水箱、液位控制器及臭氧发生器。 源水箱用来收集山泉水或是雨水，为上述山区饮水处理系统提供水源。液位控 制器能够采集处理水箱中的液位信息，根据处理水箱中的液位信息，控制臭氧 发生器的工作状态。当处理水箱中的液位较多时，液位控制器控制臭氧发生器 开始工作。当处理水箱中的液位不能达到维持该山区饮水处理系统的最小液位 的时候，液位控制器关闭臭氧发生器。上述山区饮水处理系统中，臭氧发生器 通过液位控制器，能够及时根据处理水箱中的液位情况调整工作状态，避免了 臭氧发生器做无用功，有效利用臭氧杀毒，提高了臭氧的利用率。
