申请日2011.12.15
公开(公告)日2012.08.22
IPC分类号C02F103/30; C02F9/14
摘要
本实用新型公开了处理印染废水的内置铁炭UASB-SBR联用系统，包括内置铁炭UASB和内置铁炭SBR两个主处理单元，依次通过污水管相连接;还包括污泥浓缩池，污泥浓缩池通过污泥管与内置铁炭SBR反应池底部相连。本实用新型内置铁炭UASB-SBR联用系统良好地集成了铁炭微电解-厌氧-好氧联合处理技术，解决了现有生物处理系统在处理高浓度印染废水时存在的COD降解率不高、脱色困难、处理费用高等技术难题，系统出水水质达到印染行业水污染物排放标准。
权利要求书

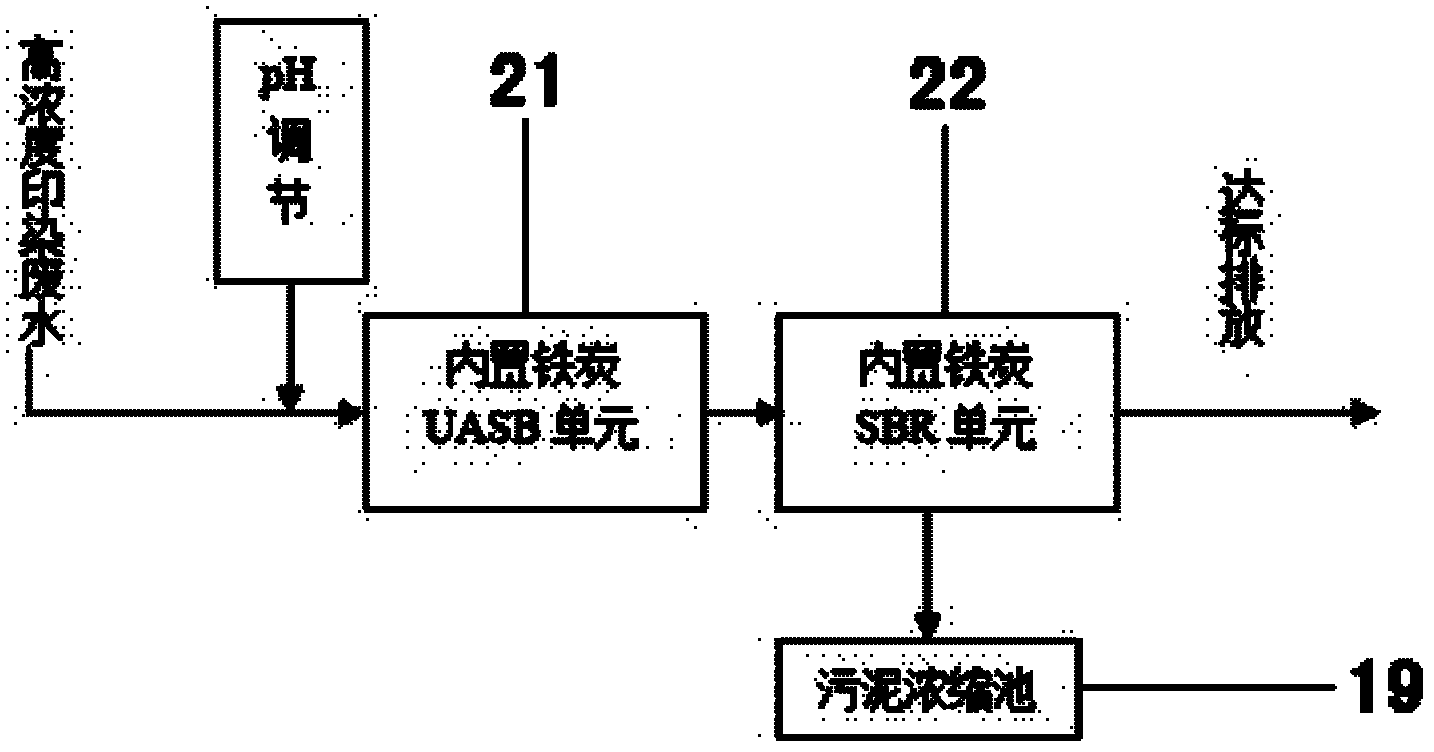

1.处理印染废水的内置铁炭UASB-SBR联用系统，其特征在于，包括 通过污泥管依次连接的内置铁炭UASB单元(21)、内置铁炭SBR单元(22) 及污泥浓缩池(19)。
2.根据权利要求1所述的处理印染废水的内置铁炭UASB-SBR联用系 统，其特征在于，所述的内置铁炭UASB单元(21)由反应区、铁炭微电解 反应区、沉淀区、三相分离区构成;所述的内置铁炭SBR单元(22)由好 氧反应区和底部铁炭微电解反应区构成。
3.根据权利要求1所述的处理印染废水的内置铁炭UASB-SBR联用系 统，其特征在于，所述的内置铁炭UASB单元(21)包括内置铁炭UASB 反应池(8)，内置铁炭UASB反应池(8)底部设有穿孔管布水器(10)，内 置铁炭UASB反应池(8)外部设有保温层(11)，内部由反应区、铁炭微电 解反应区、沉淀区、三相分离器四部分组成，三相分离器顶端集气室通过沼 气管道与沼气储罐(12)相连。
4.根据权利要求1所述的处理印染废水的内置铁炭UASB-SBR联用系 统，其特征在于，所述的内置铁炭SBR单元(22)包括内置铁炭SBR反应 池(16)，内置铁炭SBR反应池(16)底部设有潜污泵(17)及穿孔曝气管 (14)，穿孔曝气管(14)通过风管连接有风机(15)，污泥浓缩池(19)通 过污泥管与内置铁炭SBR反应池(16)底部相连。
说明书
处理印染废水的内置铁炭UASB-SBR联用系统
技术领域
本实用新型属于污水处理技术领域，具体涉及一种处理印染废水的内置 铁炭UASB-SBR联用系统。
背景技术
印染废水是目前我国主要工业废水之一，据统计我国印染废水日排放量 高达400万吨。印染废水不仅排放量大，且有机污染物浓度高、色度深、碱 性大、成分复杂，是当前水系环境的重点污染源和工业废水处理的难点和焦 点之一。
近年来众多国内研究人员采用电化学-厌氧-好氧联合工艺，对印染废水 进行了试验研究，并取得了一定的进展。但随着印染行业中新型染料和染色 助剂等难生化降解物质的大量使用，印染废水COD浓度不断升高，处理难 度越来越大，传统的化学沉淀法和气浮法的COD去除率和脱色率十分有限， 电化学-厌氧-好氧联合工艺也存在着电耗高、电极寿命短以及调节pH值试 剂用量大等问题。
发明内容
本实用新型的目的是提供一种处理印染废水的内置铁炭UASB-SBR联 用系统，解决了现有技术在处理高浓度印染废水时存在的COD降解率不高、 脱色困难、处理费用高的问题，使得出水水质达到印染行业水污染物排放标 准。
本实用新型所采用的技术方案是，处理印染废水的内置铁炭UASB-SBR 联用系统，包括通过污泥管依次连接的内置铁炭UASB单元、内置铁炭SBR 单元及污泥浓缩池。
本实用新型的特点还在于，
其中的内置铁炭UASB单元由反应区、铁炭微电解反应区、沉淀区、三 相分离区构成;所述的内置铁炭SBR单元由好氧反应区和底部铁炭微电解 反应区构成。
其中的内置铁炭UASB单元包括内置铁炭UASB反应池，内置铁炭 UASB反应池底部设有穿孔管布水器，内置铁炭UASB反应池外部设有保温 层，内部由反应区、铁炭微电解反应区、沉淀区、三相分离器四部分组成， 三相分离器顶端集气室通过沼气管道与沼气储罐相连。
其中的内置铁炭SBR单元包括内置铁炭SBR反应池，内置铁炭SBR反 应池底部设有潜污泵及穿孔曝气管，穿孔曝气管通过风管连接有风机，污泥 浓缩池通过污泥管与内置铁炭SBR反应池底部相连。
本实用新型的有益效果是，
(1)本实用新型采用厌氧好氧零价铁印染废水处理工艺，即将微电解反 应装置置于厌氧与好氧反应池内部联合运行，其目的是利用铁的还原、弱碱 金属性质，强化厌氧好氧的处理效果;同时，利用零价铁与厌氧和好氧生物 的藕合作用，降低铁绣生成速度，保持铁炭微处理效果。
(2)废水首先进入内置铁炭UASB单元。其中的内置铁炭UASB反应 池由颗粒污泥反应区、铁炭微电解反应区、沉淀区、三相分离区构成。在高 浓度厌氧微生物作用下，废水中难降解的染料发色基团被破坏，大分子有机 污染物分解为小分子物质。然后进入铁炭微电解层，电极反应消耗厌氧反应 器中夹带的氧气，减轻氧对铁的氧化和厌氧菌的毒害;此外，Fe2+可促进厌 氧污泥的颗粒化过程，增强了UASB单元的处理负荷和耐冲击能力。在电化 学腐蚀、氧化还原作用和混凝吸附协同作用下，废水色度大部分得到去除， 可生化性大大提高，为后续的好氧生物处理创造了极佳条件。此阶段废水的 COD浓度得到了有效降低。
(3)经过内置铁炭UASB单元处理后的废水进入好氧内置铁炭SBR单 元，此时进水已具有良好的可生化性，内置铁炭SBR反应池由底部铁炭微 电解反应区和好氧反应区构成，废水经过进水、微电解、反应、沉淀、排水、 闲置6个独立的反应周期，在各阶段均得到良好的的处理作用;在好氧池内 进行曝气强化了微电解效应，提高了处理效率，大部分的有机污染物得到去 除，废水的COD浓度显著降低。最终出水COD、pH值、色度均达到印染 行业水污染物排放标准。
