申请日2011.12.15
公开(公告)日2012.08.29
IPC分类号C02F1/48; H02M5/42
摘要
本实用新型属于高频电源技术领域，具体涉及一种污水处理电源。本高压脉冲电源包括输入端与市政电网相连的工频整流滤波电路，工频整流滤波电路的输出端与高频变换器的输入端相连，高频变换器的输出端与高频逆变器输入端，高频逆变器的输出端设置有高频升压变压器或升压变换整流模块，高频升压变压器发出高压脉冲波对废水进行处理。高压脉冲电源也即采用高压、高能量密度的脉冲电源，从而使工业废水等处理对象的分子结构发生变化，并引发一系列的水相化学过程，促使水中的有机物降解。在上述电化学过程中，由于分子电离、电子跃迁也会产生诸如高能电子辐射作用、臭氧氧化作用、紫外光分解作用以及超声波作用，最终实现废水处理的设定效果。
权利要求书
1.一种污水处理电源，其特征在于：本高压脉冲电源包括工频整 流滤波电路(10)，工频整流滤波电路(10)的输出端与高频变换器(20) 的输入端相连，高频变换器(20)的输出端与高频逆变器(30)输入端， 高频逆变器(30)的输出端设置有高频升压变压器(40A)或升压变换 整流模块(40B)。
2.根据权利要求1所述的污水处理电源，其特征在于：所述高频 变换器(20)包括依次串接的工频逆变器(21)、高频隔离变压器(22) 以及整流滤波电路(23)，所述工频整流滤波电路(10)的输出端与工 频逆变器(21)的输入端相连，工频逆变器(21)的输出端与高频隔离 变压器(22)的输入端相连，高频隔离变压器(22)的输出端与整流滤 波电路(23)的输入端相连，整流滤波电路(23)的输出端与高频逆变 器(30)的输入端相连。
3.根据权利要求1或2所述的污水处理电源，其特征在于：所述 工频整流滤波电路(10)、高频变换器(20)以及高频逆变器(30)共 同组成高频变换模块(50)，所述高频变换模块(50)彼此并联并设置 有多个，且任意一个高频变换模块(50)均与其相应的高频升压变压器 (40A)的输入端串接，多个高频升压变压器(40A)的输出端彼此串联 以获得高压交流电源。
4.根据权利要求1或2所述的污水处理电源，其特征在于：所述 工频整流滤波电路(10)、高频变换器(20)以及高频逆变器(30)共 同组成高频变换模块(50)，所述高频变换模块(50)彼此并联并设置 有多个，且任意一个高频变换模块(50)均与其相应的升压变换整流模 块(40B)的输入端串接，多个升压变换整流模块(40B)的输出端彼此 串联以获得高压直流电源。
5.根据权利要求3所述的污水处理电源，其特征在于：所述多个并联的高频变换模块(50)构成高频变换模块组，且此高频变换模块组 与市政电网之间设置有空气开关和浪涌保护电路(70)。
6.根据权利要求4所述的污水处理电源，其特征在于：所述多个 并联的高频变换模块(50)构成高频变换模块组，且此高频变换模块组 与市政电网之间设置有空气开关和浪涌保护电路(70)。
说明书
污水处理电源
技术领域
本实用新型属于高频电源技术领域，具体涉及一种对污水进行处理 的电源。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有 随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染 物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染 也日趋广泛和严重，威胁人类的健康和安全。对于保护环境来说，工业 废水的处理比城市污水的处理更为重要。
工业废水处理方法可按其作用分为四大类，即物理处理法、化学处 理法、物理化学法和生物处理法。(1)物理处理法，即通过物理作用， 以分离、回收废水中不溶解的呈悬浮状态污染物质(包括油膜和油珠)， 常用的有重力分离法、离心分离法、过滤法等;(2)化学处理法，即向 污水中投加某种化学物质，利用化学反应来分离、回收污水中的污染物 质，常用的有化学沉淀法、混凝法、中和法、氧化还原法等;(3)物理 化学法，即利用物理化学作用去除废水中的污染物质，主要有吸附法、 离子交换法、膜分离法、萃取法等;(4)生物处理法，通过微生物的代 谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机性污染物质转 化为稳定、无害的物质，可分为好氧生物处理法和厌氧生物处理法。然 而传统的工业废水处理方法不但占地面积大，投资高，而且处理效果不 佳，处理效率低下，亟待改进。
发明内容
本实用新型的目的是提供一种污水处理电源，其结构简单且工作稳 定可靠。

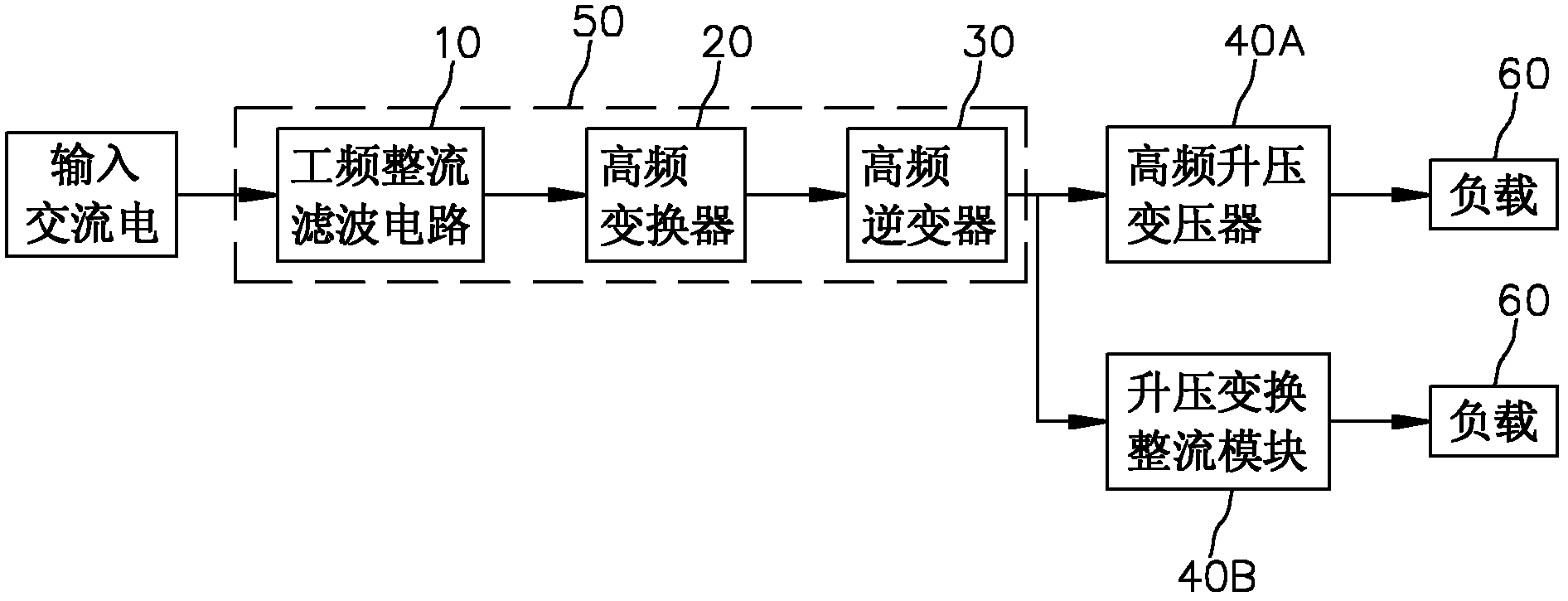

为实现上述目的，本实用新型采用了以下技术方案：一种污水处理 电源，本高压脉冲电源包括工频整流滤波电路，工频整流滤波电路的输 出端与高频变换器的输入端相连，高频变换器的输出端与高频逆变器输 入端，高频逆变器的输出端设置有高频升压变压器或升压变换整流模 块。
市政电网输入的交流电经过工频整流滤波电路整流滤波后，得到含 有一定脉动成分的直流电压;该直流电压经过高频变换器被转换成一定 电压值的方波，此方波再经高频逆变器转换成高频交流电，最后再将这 个高频交流电经高频升压变压器变为所需要的高压脉冲波，此高压脉冲 波即对负载也即污水或工业废水进行处理。
同时，本实用新型还可以通过以下技术措施得以进一步实现：
所述高频变换器包括依次串接的工频逆变器、高频隔离变压器以及 整流滤波电路，所述工频整流滤波电路的输出端与工频逆变器的输入端 相连，工频逆变器的输出端与高频隔离变压器的输入端相连，高频隔离 变压器的输出端与整流滤波电路的输入端相连，整流滤波电路的输出端 与高频逆变器的输入端相连。
作为本实用新型的优选方案，所述工频整流滤波电路、高频变换器 以及高频逆变器共同组成高频变换模块，所述高频变换模块彼此并联并 设置有多个，且任意一个高频变换模块均与其相应的高频升压变压器的 输入端串接，多个高频升压变压器的输出端彼此串联以获得高压交流电 源。
作为本实用新型的另一种优选方案，所述工频整流滤波电路、高频 变换器以及高频逆变器共同组成高频变换模块，所述高频变换模块彼此 并联并设置有多个，且任意一个高频变换模块均与其相应的升压变换整 流模块的输入端串接，多个升压变换整流模块的输出端彼此串联以获得 高压直流电源。
在上述两个技术方案中，所述多个并联的高频变换模块构成高频变 换模块组，且此高频变换模块组与市政电网之间设置有空气开关和浪涌 保护电路。
本实用新型的有益效果在于：
1)、本高压脉冲电源也即采用高压、高能量密度的脉冲电源，从而 使工业废水等处理对象的分子结构发生变化，并引发一系列的水相化学 过程，促使水中的有机物降解。在上述电化学过程中，由于分子电离、 电子跃迁也会产生诸如高能电子辐射作用、臭氧氧化作用、紫外光分解 作用以及超声波作用，最终实现废水处理的设定效果。
2)、本高压脉冲电源能够有效去除废水中所含的污染物，处理成本 低廉且处理效果好。
3)、本高压脉冲电源在进行废水处理时，不需要添加化学药剂，因 此处理过程简单且没有二次污染，同时容易实现自动化控制，大幅度地 降低了处理废水的能耗。
