申请日2014.02.19
公开(公告)日2015.08.19
IPC分类号E03C1/12
摘要
本发明涉及废水再利用领域，具体地说是一种用于坐便冲洗的洗衣机废水存储再利用装置，包括洗衣机、废水储存容器和坐便器，其中洗衣机设置于废水储存容器的上表面，洗衣机的排水管伸入到废水储存容器中，在废水储存容器中设有与下水管道相通的溢水管，所述废水储存容器与坐便器水箱通过三通开关相连，所述三通开关还与自来水管路相连。洗衣机清洗衣物时，产生的废水由排水管自动流入废水储存容器中，当废水储存容器中的水位达到溢水管的管口高度时，多余的废水可以由所述溢水管自动排入下水管道，当废水储存容器中的废水水位达到水位计上的水位标记满足供水要求时，打开三通开关即使废水储存容器开始供水。本发明结构简单，有效节约水资源。
权利要求书

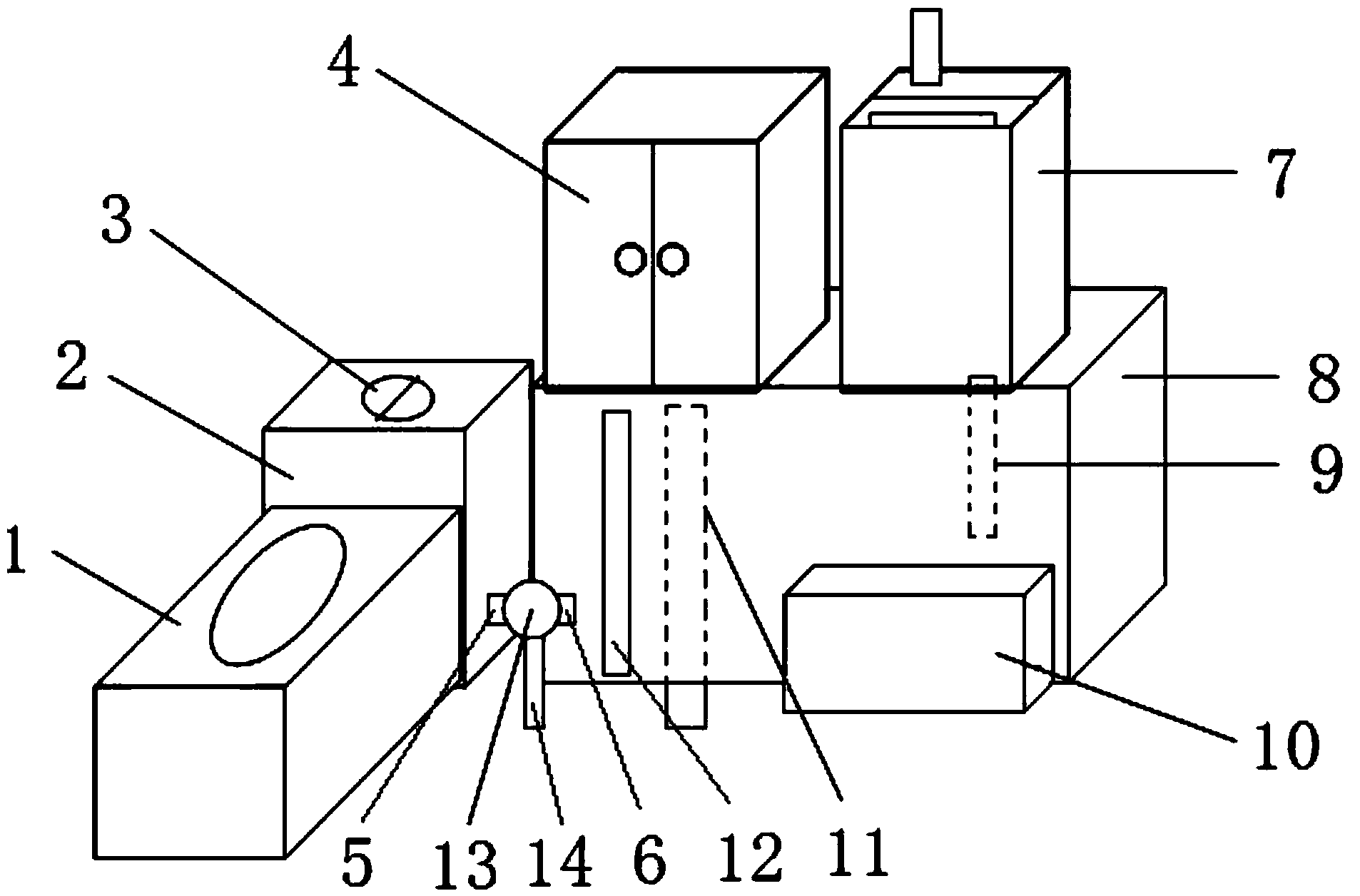

1.一种洗衣机废水存储再利用装置，包括洗衣机、废水储存容 器和坐便器，其特征在于：洗衣机(7)设置于废水储存容器(8)的 上表面，且所述洗衣机(7)的排水管(9)伸入到所述废水储存容器 (8)中，所述废水储存容器(8)中设有与下水管道相通的溢水管(11)， 所述废水储存容器(8)与坐便器(1)的坐便器水箱(2)通过三通 开关(13)相连，所述三通开关(13)还与专为坐便器(1)供水的 自来水管路(14)相连，所述废水储存容器(8)上设有用于观察水 位情况的水位计(12)，所述水位计(12)上刻有所述废水储存容器 (8)内的水量满足充分供水要求时的水位标记。
2.根据权利要求1所述的洗衣机废水存储再利用装置，其特征 在于：所述溢水管(11)垂直于所述废水储存容器(8)的底面设置， 并穿过所述废水储存容器(8)的底面与下水管道相连。
3.根据权利要求1所述的洗衣机废水存储再利用装置，其特征 在于：在所述废水储存容器(8)的上表面设有用于存放待清洗衣物 的储物柜(4)。
4.根据权利要求1所述的洗衣机废水存储再利用装置，其特征 在于：所述废水储存容器(8)的前侧设有脚踏台阶(10)。
5.根据权利要求1至4任一权利要求所述的洗衣机废水存储再 利用装置的使用方法，其特征在于：洗衣机(7)清洗衣物时，产生 的废水通过洗衣机(7)的排水管(9)流入废水储存容器(8)中储 存起来，当所述废水储存容器(8)中的水位达到溢水管(11)的管 口高度时，多余的废水由所述溢水管(11)排入下水管道中;
所述废水储存容器(8)中的废水水位通过水位计(12)观察确 认，当所述废水储存容器(8)中的废水水位等于或高于水位计(12) 上满足充分供水要求的水位标记时，打开三通开关(13)，坐便器水 箱(2)便只与废水储存容器(8)连通，所述废水储存容器(8)便 替代自来水管路(14)给坐便器水箱(2)供水;当废水储存容器(8) 中的废水水位低于水位计(12)上满足充分供水要求的水位标记时， 废水储存容器(8)无法满足充分供水要求，此时关闭三通开关(13)， 坐便器水箱(2)便切换回正常依靠自来水管路(14)供水的状态。
说明书
一种洗衣机废水存储再利用装置及其使用方法
技术领域
本发明涉及废水再利用领域，具体地说是一种用于坐便冲洗的洗 衣机废水存储再利用装置。
背景技术
众所周知，洗衣机在使用中会产生大量废水，这些废水通常没有 得到充分的再利用，而是直接由下水管排出，而现有技术中，市场销 售的各种家庭坐便器均直接采用自来水冲洗，如果能够将洗衣机产生 的大量废水进行存储并用于坐便冲洗，不但节约大量宝贵的淡水资 源，而且由于洗衣机废水中含有洗涤剂，利用洗衣机废水进行坐便冲 洗，也有利于坐便冲洗干净和消除异味。
发明内容
本发明的目的在于提供一种洗衣机废水存储再利用装置，能够将 洗衣机产生的大量废水进行存储并用于坐便冲洗，节约水资源，冲洗 干净。
本发明的目的是通过以下技术方案来实现的：
一种洗衣机废水存储再利用装置，包括洗衣机、废水储存容器和 坐便器，洗衣机设置于废水储存容器的上表面，且所述洗衣机的排水 管伸入到所述废水储存容器中，所述废水储存容器中设有与下水管道 相通的溢水管，所述废水储存容器与坐便器的坐便器水箱通过三通开 关相连，所述三通开关还与专为坐便器供水的自来水管路相连，所述 废水储存容器上设有用于观察水位情况的水位计，所述水位计上刻有 所述废水储存容器内的水量满足充分供水要求时的水位标记。
所述溢水管垂直于所述废水储存容器的底面设置，并穿过所述废 水储存容器的底面与下水管道相连。
在所述废水储存容器的上表面设有用于存放待清洗衣物的储物 柜。
所述废水储存容器的前侧设有脚踏台阶。
洗衣机清洗衣物时，产生的废水通过洗衣机的排水管流入废水储 存容器中储存起来，当所述废水储存容器中的水位达到溢水管的管口 高度时，多余的废水由所述溢水管排入下水管道中;
所述废水储存容器中的废水水位通过水位计观察确认，当所述废 水储存容器中的废水水位等于或高于水位计上满足充分供水要求的 水位标记时，打开三通开关，坐便器水箱便只与废水储存容器连通， 所述废水储存容器便替代自来水管路给坐便器水箱供水;当废水储存 容器中的废水水位低于水位计上满足充分供水要求的水位标记时，废 水储存容器无法满足充分供水要求，此时关闭三通开关，坐便器水箱 便切换回正常依靠自来水管路供水的状态。
本发明的优点与积极效果为：
1、本发明通过在洗衣机底部设置一个废水储存容器，一次储水 可以冲洗坐便10次以上，有效节约水资源。
2、本发明改变了洗衣机通常放置在地面的安置方法，将洗衣机 放置在废水储存容器上，从而实现了洗衣机废水靠自然重力流入废水 储存容器中，无须借助水泵等其他工具，经济实用，又比较安全。
3、本发明在废水储存容器内设有与下水管道相连通的溢水管， 当废水储存容器内的废水水位达到所述溢水管的管口高度时，多余的 废水可以由所述溢水管自动排入下水管道中，避免由于废水储存容器 水满而发生溢水等事故。
4、本发明在废水储存容器内的水量不足时，可以通过三通开关 切换回正常的自来水供水管路，不影响冲洗。
