申请日2011.12.20
公开(公告)日2012.08.08
IPC分类号E03F3/04
摘要
本实用新型涉及一种消泡设备，具体是一种消除废水中泡沫的排水管，解决了现有废水消泡时添加消泡剂造成二次污染的问题，其内径为50-200mm，包括排水入口管、排水出口管以及连通排水入口管和排水出口管的连通管，所述的排水入口管的管口连接有管口朝下的90度弯头，所述的排水入口管的顶部开有孔径为3mm的通孔。本实用新型设计合理、构思巧妙、成本低廉、经济适用，可有效地消除废水排放过程中产生的泡沫，无需添加任何化学药剂，本实用新型经简单变形后，可以用于水处理等多个领域，尤其适用于涂装车身的磷化过程，可有效地消除磷化槽中的浮沫，提高车身磷化质量。
权利要求书
1.一种消除废水中泡沫的排水管，内径为50-200mm，包括排水入口管(2)、排水出口管(3)以及连通排水入口管(2)和排水出口管(3)的连通管，其特征在于，所述的排水入口管(2)的管口连接有管口朝下的90度弯头(5)，所述的排水入口管(2)的顶部开有孔径为3mm的通孔(6)。
说明书
一种消除废水中泡沫的排水管
技术领域
本实用新型涉及一种消泡设备，具体是一种消除废水中泡沫的排水管。
背景技术

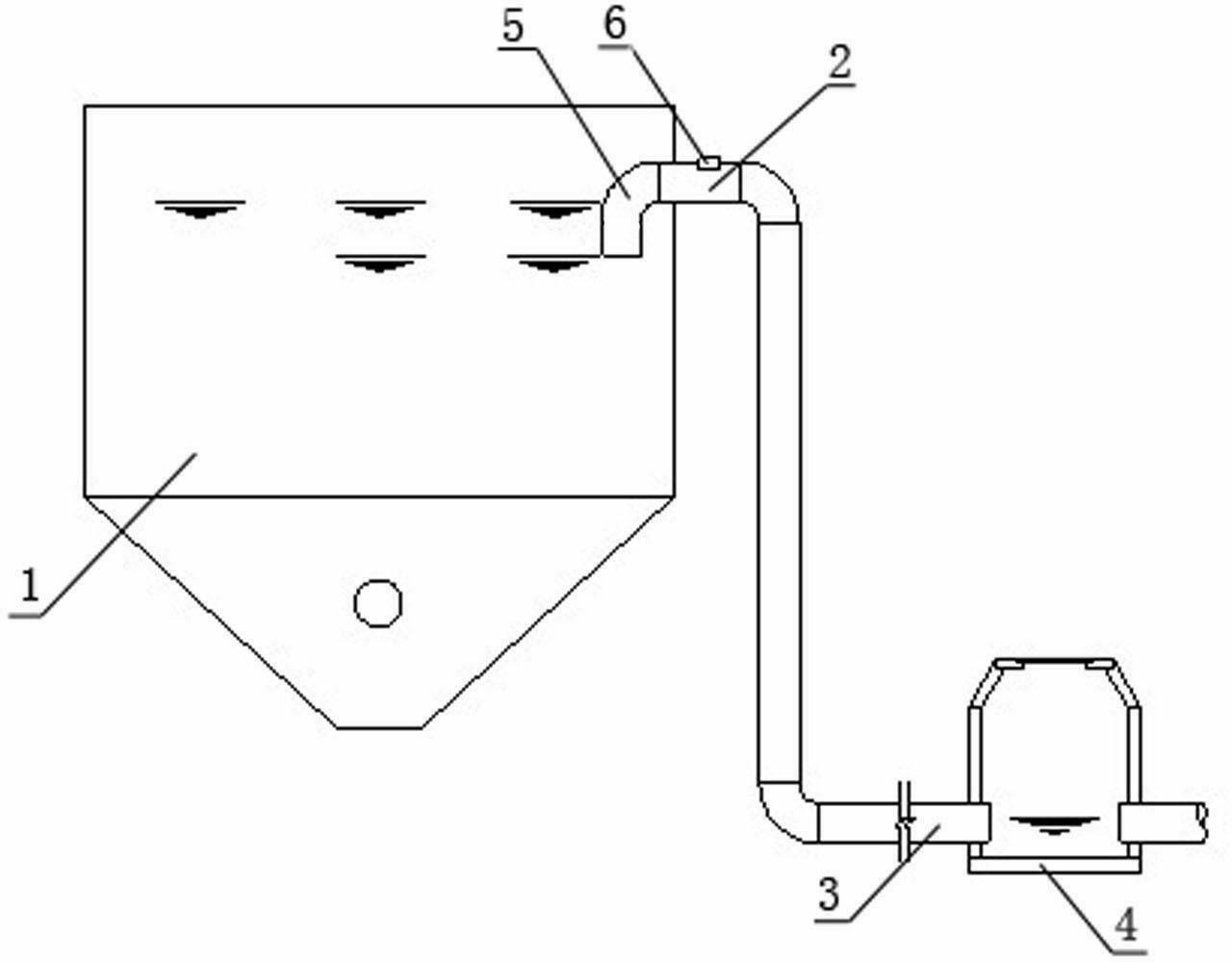

处理完的废水经接触消毒槽1(如图1)消毒后，经过排水管排放至排水井4。所述的排水管的内径为50-200mm，其包括排水入口管2、排水出口管3以及连通排水入口管2和排水出口管3的连通管。在排放过程中，接触消毒槽1内的液面下降，由于废水中含有少量阴离子表面活性剂，当排水入口管2下部进水时，排水入口管2上部就卷吸空气，进入排水井4后，排水井4液面上方产生大量的泡沫。现有的做法是，排放废水时，在产生泡沫的排水井4内喷洒有机消泡剂，如磷酸三丁酯，这样虽可以消除泡沫，但带来的是人工和药品消耗的增加，对处理完的废水造成二次污染。
发明内容
本实用新型为了解决现有废水消泡时添加消泡剂造成二次污染的问题，提供了一种消除废水中泡沫的排水管。
本实用新型是通过以下技术方案实现的：一种消除废水中泡沫的排水管，内径为50-200mm，包括排水入口管、排水出口管以及连通排水入口管和排水出口管的连通管，所述的排水入口管的管口连接有管口朝下的90度弯头，所述的排水入口管的顶部开有孔径为3mm的通孔。
所述的排水入口管安装使用时，其轴线平行于接触消毒槽内的液面。在排水初期，接触消毒槽的液面下降，由于90度弯头的管口位于水面以下，阻止了空气进入排水管，排水井内不产生泡沫。当液面下降至90度弯头的管口所在高度时，排水井内也不会产生泡沫。当液面低于90度弯头的管口所在高度时，排水管自动停止排放。
当液面下降至90度弯头的管口所在高度时，若排水入口管的顶部未开有通孔，排水管就会因“虹吸作用”吸入大量的空气，排水井内开始起泡，且在90度弯头的管口处会产生刺耳的啸叫声，产生噪声污染;若排水入口管的顶部开有的通孔孔径小于3mm，则无法有效地消除排水过程中的“虹吸现象”;若排水入口管的顶部开有的通孔孔径大于3mm，排水过程中的“虹吸现象”消除了，90度弯头的管口处产生刺耳的啸叫声也消除了，排水过程较平稳，但是通孔处就会产生刺耳的啸叫声，排水井内仍有少量的泡沫产生。
本实用新型设计合理、构思巧妙、成本低廉、经济适用，可有效地消除废水排放过程中产生的泡沫，无需添加任何化学药剂，本实用新型经简单变形后，可以用于水处理等多个领域，尤其适用于涂装车身的磷化过程，可有效地消除磷化槽中的浮沫，提高车身磷化质量。
