申请日2011.12.20
公开(公告)日2012.08.08
IPC分类号D06B23/20; D06B21/00
摘要
本实用新型公开了一种对冷水进行预热的毛巾后处理联合机热污水处理装置它包括前机平洗槽(1)、后机蒸箱(6)、后机平洗槽(7)，之间通过连通管(8)连通，其特征是前机平洗槽(1)上的热污水管(3)内设有预热水管(4)，预热水管(4)一端通过冷水阀(2)与冷水管连通，另一端通过补水阀(5)分别与前机平洗槽(1)、后机蒸箱(6)、后机平洗槽(7)连通，本实用新型结构简单，将补充蒸箱、平洗槽液位的冷干净水利用自身排放的热污水预热成温水使用，提高了蒸箱、平洗槽的给水温度，节约了蒸汽，减少了生产成本，具有一定的经济效益和社会效益。
权利要求书
1.一种毛巾后处理联合机热污水处理装置，它包括前机平洗槽(1)、后机蒸箱(6)、后机平洗槽(7)，之间通过连通管(8)连通，其特征是前机平洗槽(1)上的热污水管(3)内设有预热水管(4)，预热水管(4)一端通过冷水阀(2)与冷水管连通，另一端通过补水阀(5)分别与前机平洗槽(1)、后机蒸箱(6)、后机平洗槽(7)连通。
2.根据权利要求1所述的毛巾后处理联合机热污水处理装置，其特征是所述的热污水管(3)为蛇形布置。
3.根据权利要求1或2所述的毛巾后处理联合机热污水处理装置，其特征是所述的预热水管(4)为不锈钢水管。
说明书
毛巾后处理联合机热污水处理装置
技术领域
本实用新型涉及一种毛巾后处理联合机，具体地说是一种毛巾后处理联合机热污水处理装置。
背景技术
传统的毛巾后处理联合机由多个蒸箱、平洗槽及烘筒箱和松式蓬松等单元组成。正常生产时，冷干净水(即自来水)注入蒸箱和平洗槽，利用蒸汽加热至工艺要求所需的温度，后机的蒸箱、平洗槽通过连通管与前机的蒸箱、平洗槽相通，热污水从后机倒流至前机最前面一个平洗槽流出。根据工艺要求，蒸箱、平洗槽热污水要不停的排出，则意味着各蒸箱、平洗槽需经常补充冷干净水，由于冷干净水的注入，为达到工艺所需的温度，蒸汽消耗量很大。
发明内容
本实用新型的目的是提供一种对冷水进行预热的毛巾后处理联合机热污水处理装置。

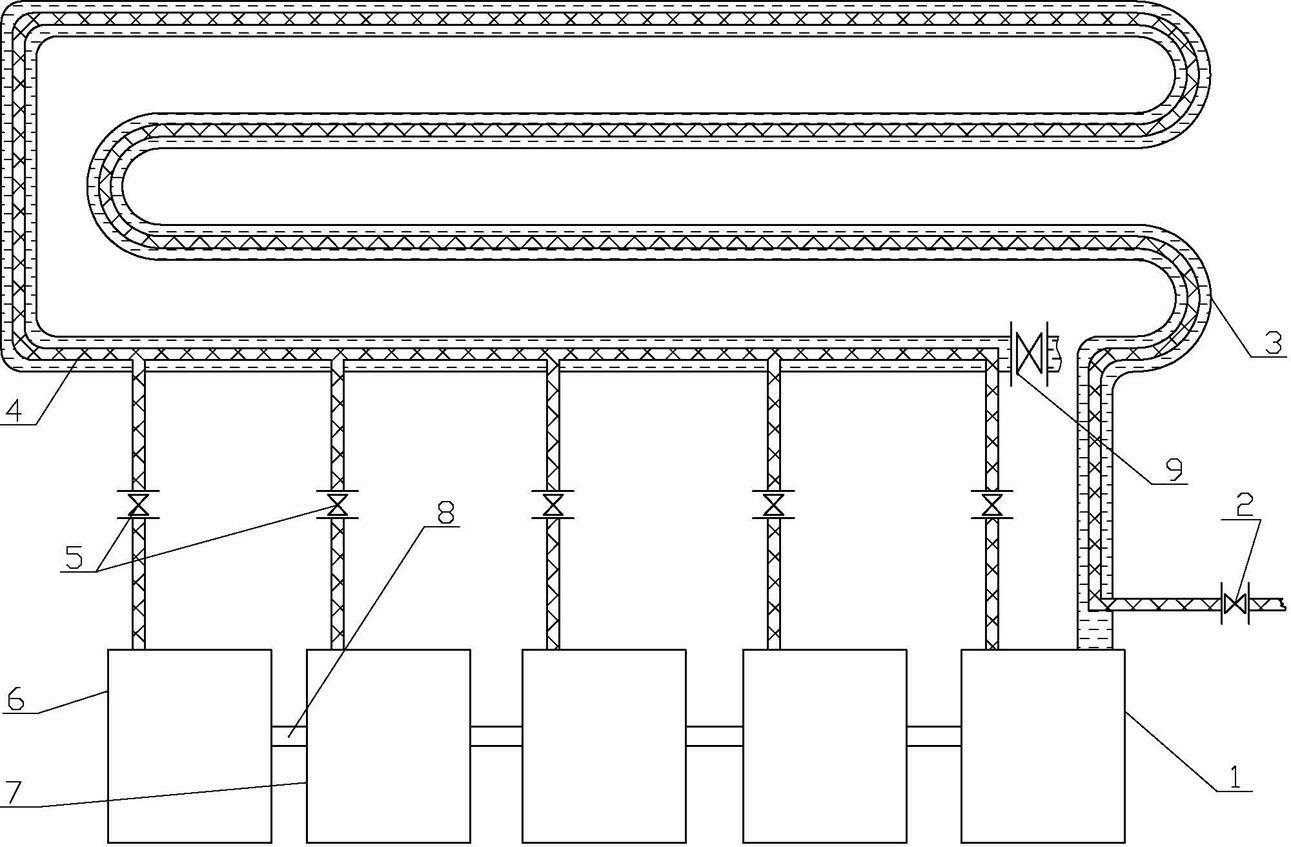

本实用新型是采用如下技术方案实现其发明目的的，一种毛巾后处理联合机热污水处理装置，它包括前机平洗槽、后机蒸箱、后机平洗槽，之间通过连通管连通，前机平洗槽上的热污水管内设有预热水管，预热水管一端通过冷水阀与冷水管连通，另一端通过补水阀分别与前机平洗槽、后机蒸箱、后机平洗槽连通。
本实用新型为充分利用热污水的热能，所述的热污水管为蛇形布置。
本实用新型为快速对冷水进行预热，所述的预热水管为不锈钢水管。
由于采用上述技术方案，本实用新型较好的实现了发明目的，其结构简单，将补充蒸箱、平洗槽液位的冷干净水利用自身排放的热污水预热成温水使用，提高了蒸箱、平洗槽的给水温度，节约了蒸汽，减少了生产成本，具有一定的经济效益和社会效益。
