申请日2011.10.28
公开(公告)日2012.05.09
IPC分类号C02F1/32; C02F9/14
摘要
本发明揭示了一种隔板式光生物污水处理设备，所述设备包括壳体以及设置于壳体中的光处理系统、生物系统;所述光处理系统、生物系统通过隔板层隔开，光处理系统设置于生物系统的外部;所述光处理系统包括单元光催化部件，单元光催化部件内放置紫外光光源，单元光催化部件内通有水流;所述生物系统采用固定化生物技术;所述设备设有入水口、出水口，在所述设备的底部或外壁设有曝气装置，用以使内外水流的持续交流。本发明在隔板光生物法反应器下，可以实现光催化氧化与生物处理的协同作用，改善污水的处理效果。
权利要求书
1.一种隔板式光生物污水处理设备，其特征在于，所述设备包括壳体以及设置 于壳体中的光处理系统、生物系统;
所述光处理系统、生物系统通过隔板层隔开，光处理系统设置于生物系 统的外部;
所述光处理系统包括单元光催化部件，单元光催化部件内放置紫外光光 源，单元光催化部件内通有水流;
所述生物系统采用固定化生物技术;
所述设备设有入水口、出水口，在所述设备的底部或外壁设有曝气装置， 用以使内外水流的持续交流。
2.根据权利要求1所述的隔板式光生物污水处理设备，其特征在于：
所述隔板层由不锈钢或具有反光性能的塑料构成，包括若干长隔板与短 隔板，长、短隔板交替分布。
3.根据权利要求1所述的隔板式光生物污水处理设备，其特征在于：
所述曝气装置为旋转推流式的曝气装置。
4.根据权利要求1所述的隔板式光生物污水处理设备，其特征在于：
所述曝气装置安装角度呈45°。
5.根据权利要求1所述的隔板式光生物污水处理设备，其特征在于：
所述光处理系统所在区域为外部的光催化区，采用光催化填料。
6.根据权利要求5所述的隔板式光生物污水处理设备，其特征在于：
所述光催化填料为负载有二氧化钛的聚丙烯材质填料，在载体成型前加 入二氧化钛，防止了光催化剂的流失。
7.根据权利要求1所述的隔板式光生物污水处理设备，其特征在于：
所述生物系统所在区域为内部的生物区，采用生物填料。
8.根据权利要求7所述的隔板式光生物污水处理设备，其特征在于：
所述生物填料为大孔径的固定填料。
说明书
一种隔板式光生物污水处理设备
技术领域
本发明属于环保与节能技术领域，涉及一种污水处理设备，尤其涉及一种隔 板式光生物污水处理设备。
背景技术
水污染是当前我国面临的主要环境问题之一。预测工业废水占总污水量的 70%以上。而工业废水又以高浓度有机废水为主。高浓度有机废水对环境水体的 污染程度大，而且处理难度较高，是国内外环保研究领域中的难题之一，它的净 化处理越来越受到人们的关注。高浓度有机废水一般是指由造纸、皮革及食品等 行业排出的COD在2000mg/L以上的废水，这些废水中含有可生物降解的有机物 质较少，而含有较高的大分子难降解的物质。如果直接排放，会造成严重污染。
光催化技术具有降解无选择性的特点，被广泛用来降解难降解有机物，但是 处理成本较高。生物法处理污水是目前最为常见的污水处理技术，具有成本低的 特点，但是由于微生物的降解具有选择性，使得部分难生物降解的物质得不到处 理而排入环境中，影响人类的健康和生存的环境。将两种方法组合起来，可大大 提高难降解有机废水的处理效率。
发明内容
本发明所要解决的技术问题是：提供一种隔板式光生物污水处理设备，它主 要解决现有污水处理方法所存在的技术问题，它可改善污水处理效果，提高难降 解的有机废水的处理效率，减少占地，降低处理成本。
为解决上述技术问题，本发明采用如下技术方案：

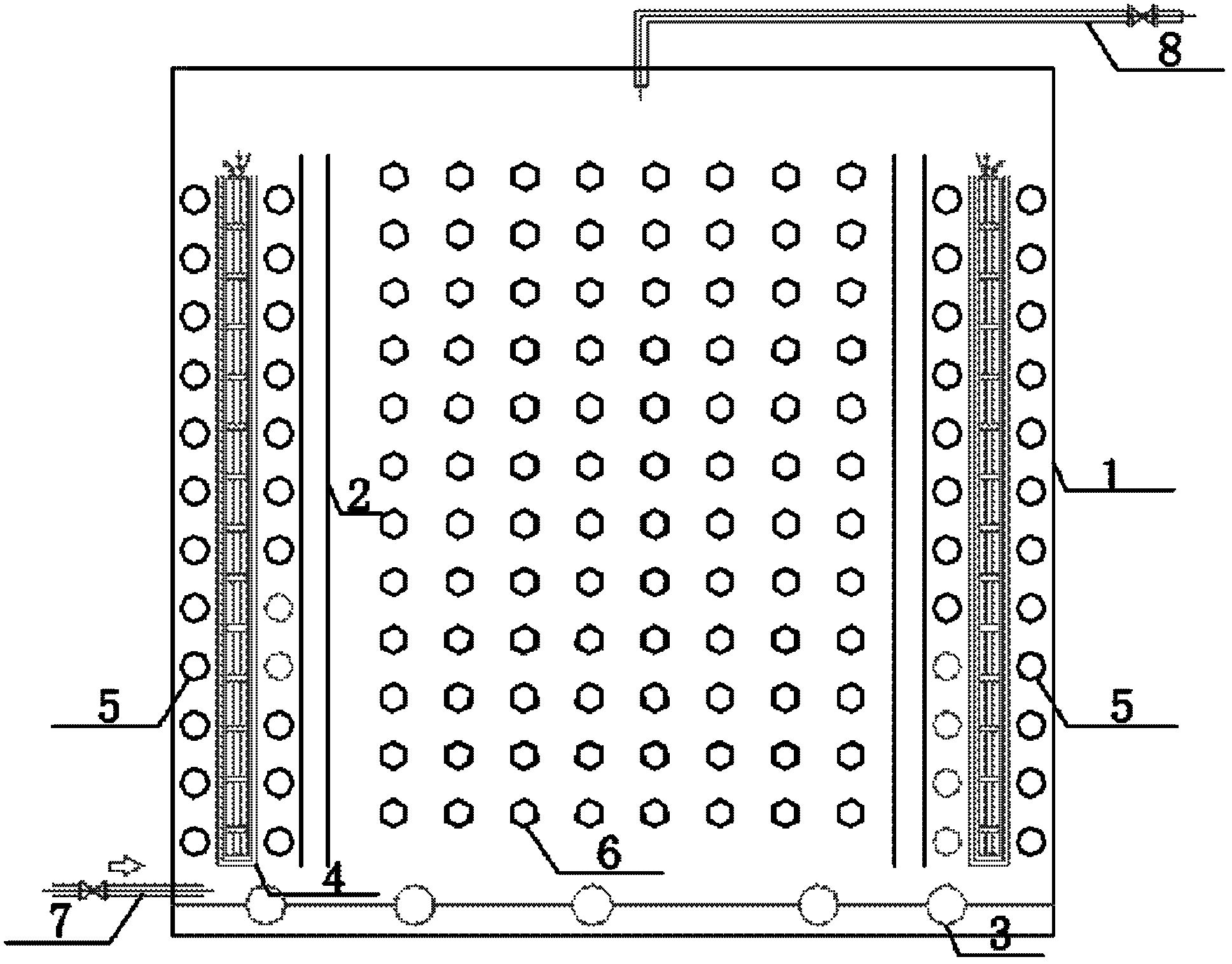

一种隔板式光生物污水处理设备，所述设备包括壳体以及设置于壳体中的光 处理系统、生物系统;
所述光处理系统、生物系统通过隔板层隔开，光处理系统设置于生物系统的 外部;
所述光处理系统包括单元光催化部件，单元光催化部件内放置紫外光光源， 单元光催化部件内通有水流;
所述生物系统采用固定化生物技术;
所述设备设有入水口、出水口，在所述设备的底部或外壁设有曝气装置，用 以使内外水流的持续交流。
作为本发明的一种优选方案，所述隔板层由不锈钢或具有反光性能的塑料构 成，包括若干长隔板与短隔板，长、短隔板交替分布。
作为本发明的一种优选方案，所述曝气装置为旋转推流式的曝气装置。
作为本发明的一种优选方案，所述曝气装置安装角度呈45°。
作为本发明的一种优选方案，所述光处理系统所在区域为外部的光催化区， 采用光催化填料。
其中，所述光催化填料为负载有二氧化钛的聚丙烯材质填料，在载体成型前 加入二氧化钛，防止了光催化剂的流失。
作为本发明的一种优选方案，所述生物系统所在区域为内部的生物区，采用 生物填料。
其中，所述生物填料为大孔径的固定填料。
相比现有技术，本发明提出的隔板式光生物污水处理设备的有益效果在于：
1、本发明在隔板光生物法反应器下，可以实现光催化氧化与生物处理的协 同作用，改善污水的处理效果。
2、本发明的污水处理工艺适宜与其它水处理工艺相结合，能够达到良好的 处理效果。
3、本发明的处理工艺的处理效果稳定，运行可靠，出水水质可以达到国家 排放标准的一级标准或更高标准要求。
