申请日2011.12.20
公开(公告)日2012.07.25
IPC分类号E03C1/122
摘要
本实用新型公开了一种卫生间污水的分流与再利用装置，在楼上住宅卫生间中设有浴盆入水口、手盆入水口、地漏，通过污水管和污水立管连接楼下的污水箱，污水箱内设有过滤器，污水箱上面设有检查维修孔盖，污水箱连通污水立管，过滤器连接滤后水管和座便器水箱，滤后水管和座便器水箱之间靠近座便器水箱处设有污水阀门，座便器水箱与自来水管连接，并设有自来水管截门，污水立管直通楼下住宅，污水立管连接污水管道网引管。采用本实用新型，收集了洗漱水和洗澡水，实现卫生间污水收集的最大化，与冲便水分开。使手盆、地漏、浴盆等出口，不在散发由粪便管发出的臭味，改善了居室的空气质量。
权利要求书

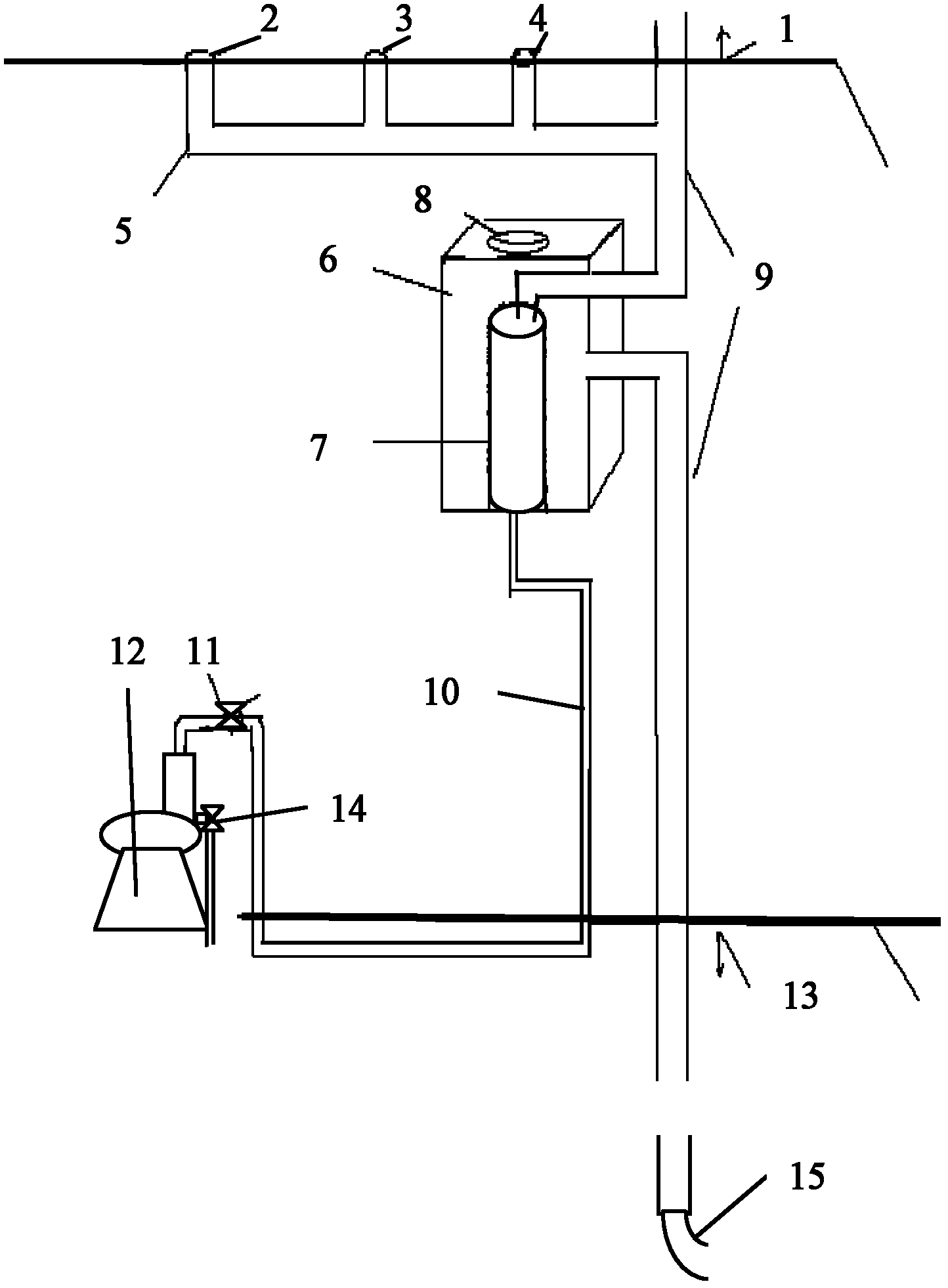

1.一种卫生间污水的分流与再利用装置，其特征是，包括楼 上住宅、浴盆入水口、手盆入水口、地漏、污水管、污水箱、过滤 器、检查维修孔盖、污水立管、滤后水管、污水阀门、座便器、楼 下住宅、自来水管截门和污水管道网引管，在楼上住宅卫生间中设 有浴盆入水口、手盆入水口、地漏，通过污水管和污水立管连接楼 下的污水箱，污水箱内设有过滤器，污水箱上面设有检查维修孔盖， 污水箱连通污水立管，过滤器连接滤后水管和座便器水箱，滤后水 管和座便器水箱之间靠近座便器水箱处设有污水阀门，座便器水箱 与自来水管连接，并设有自来水管截门，污水立管直通楼下住宅， 污水立管连接污水管道网引管。
说明书
卫生间污水的分流与再利用装置
技术领域
本实用新型涉及一种卫生间污水的分流与再利用装置。
背景技术
每天用于卫生间的水很多，除了冲便用水外，每天洗漱和洗澡 的用水也很大，而洗漱和洗澡用完的水完全可以再利用，减少水的 浪费，然而，现在这些水全都白白地流走了，造成了巨大的浪费。
发明内容
本实用新型所要解决的技术问题是，克服现有技术存在的缺 欠，提供一种卫生间污水的分流与再利用装置，结构新颖，达到卫 生间污水收集的最大化的目的。
为了解决上述技术问题，本实用新型采用的技术方案是：一种 卫生间污水的分流与再利用装置，其特征是，包括楼上住宅、浴盆 入水口、手盆入水口、地漏、污水管、污水箱、过滤器、检查维修 孔盖、污水立管、滤后水管、污水阀门、座便器、楼下住宅、自来 水管截门和污水管道网引管，在楼上住宅卫生间中设有浴盆入水 口、手盆入水口、地漏，通过污水管和污水立管连接楼下的污水箱， 污水箱内设有过滤器，污水箱上面设有检查维修孔盖，污水箱连通 污水立管，过滤器连接滤后水管和座便器水箱，滤后水管和座便器 水箱之间靠近座便器水箱处设有污水阀门，座便器水箱与自来水管 连接，并设有自来水管截门，污水立管直通楼下住宅，污水立管连 接污水管道网引管。
本实用新型的有益效果是：各单元底层住户的污水管，形成各 单元剩余污水管道网，可实现污水的集中再利用。收集了洗漱水和 洗澡水，实现卫生间污水收集的最大化，与冲便水分开。使手盆、 地漏、浴盆等出口，不在散发由粪便管发出的臭味，改善了居室的 空气质量。
