申请日2011.12.21
公开(公告)日2012.08.08
IPC分类号F24J3/00; C08F236/06; C08F236/12
摘要
本实用新型公开了一种丁腈橡胶生产废水的废热利用装置，其目的在于解决现有丁腈橡胶生产废水的废热无法有效利用的缺陷。本实用新型包括腈水储罐和丙烯腈汽提塔，腈水储罐和丙烯腈汽提塔之间设有管壳式换热器，腈水储罐通过腈水输出管路与管壳式换热器的管程入口连接，管壳式换热器的管程出口通过腈水输入管路与丙烯腈汽提塔的腈水入口连接，丙烯腈汽提塔的废水出口通过废水输出管路与管壳式换热器的壳程入口连接，管壳式换热器的壳程出口上连接排污管路。本实用新型能有效利用丁腈橡胶生产废水的废热，节能，降低生产成本。
权利要求书

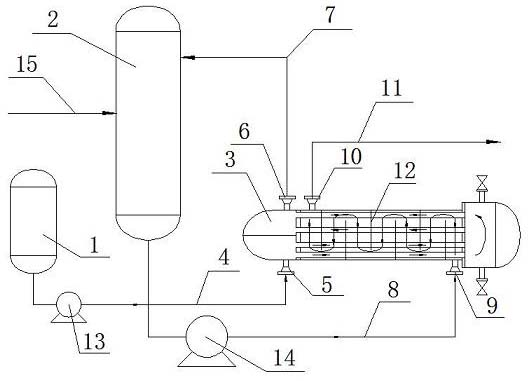

1.一种丁腈橡胶生产废水的废热利用装置，包括腈水储罐(1)和丙烯腈汽提塔(2)，其特征在于：腈水储罐(1)和丙烯腈汽提塔(2)之间设有管壳式换热器(3)，腈水储罐(1)通过腈水输出管路(4)与管壳式换热器(3)的管程入口(5)连接，管壳式换热器(3)的管程出口(6)通过腈水输入管路(7)与丙烯腈汽提塔(2)的腈水入口连接，丙烯腈汽提塔(2)的废水出口通过废水输出管路(8)与管壳式换热器(3)的壳程入口(9)连接，管壳式换热器(3)的壳程出口(10)上连接排污管路(11)。
2.根据权利要求1所述的丁腈橡胶生产废水的废热利用装置，其特征在于：所述管壳式换热器(3)的壳程通道内装有若干折流板(12)，若干折流板(12)排布形成蛇形往复式通道。
3.根据权利要求1或2所述的丁腈橡胶生产废水的废热利用装置，其特征在于：所述腈水输出管路(4)上装有腈水泵(13)。
4.根据权利要求1或2所述的丁腈橡胶生产废水的废热利用装置，其特征在于：所述废水输出管路(8)上装有废水泵(14)。
说明书
丁腈橡胶生产废水的废热利用装置
技术领域
本实用新型涉及丁腈橡胶生产技术领域，特别涉及一种丁腈橡胶生产废水的废热利用装置。
背景技术
目前丁腈橡胶生产过程中，丙烯腈汽提塔采用高温汽提分离技术，回收丙烯腈后会产生大量的高温废水(温度在95~110℃)，通常做法将废水直接外排，外排量约15m3/h，外排量较大，热能无法有效利用，较浪费。
公开号CN102020360A的发明公开了一种橡胶生产废水的处理方法，利用固态物料吸附橡胶废水，所述固态物料为生物有机物料，该生物有机物料为锯末、谷壳、秸秆、果皮果渣、农产品加工下脚料等植物残渣的单一原料，也可以是以上的混合物料，橡胶废水加入至固态物料中，使固态物料的总含水量达到65%±5，固态物料在发酵微生物菌群的作用下，70～85℃发酵，此发酵期间可多次向固态物料堆注入橡胶废水，所述发酵微生物菌群为高温发酵微生物菌群。该方法虽能对废水进行利用，但仍然不能对橡胶生产废水的废热进行有效利用。
发明内容
本实用新型的目的在于解决现有丁腈橡胶生产废水的废热无法有效利用的缺陷，提供一种丁腈橡胶生产废水的废热利用装置，能有效利用丁腈橡胶生产废水的废热，节能，降低生产成本。
本实用新型解决其技术问题所采用的技术方案是： 一种丁腈橡胶生产废水的废热利用装置，包括腈水储罐和丙烯腈汽提塔，腈水储罐和丙烯腈汽提塔之间设有管壳式换热器，腈水储罐通过腈水输出管路与管壳式换热器的管程入口连接，管壳式换热器的管程出口通过腈水输入管路与丙烯腈汽提塔的腈水入口连接，丙烯腈汽提塔的废水出口通过废水输出管路与管壳式换热器的壳程入口连接，管壳式换热器的壳程出口上连接排污管路。
腈水储罐连接管程入口，这样腈水(丙烯腈和水的混合物)就进入了管壳式换热器的管程通道内，丙烯腈汽提塔的废水出口连接壳程入口，这样废水就会进入管壳式换热器的壳程通道内，从而实现热交换。
本实用新型改进前的结构是：将腈水储罐的出水直接送至丙烯腈汽提塔，对丙烯腈进行回收，回收完后的污水直接排至污水处理单元，丙烯腈汽提塔出来的污水温度在95~110℃，直接排污水造成热量的大量浪费，腈水储罐的出水温度较低15~23℃，进入丙烯腈汽提塔后需输入较大量的蒸汽提高温度对丙烯腈进行回收。
本实用新型通过增加管壳式换热器，腈水储罐的出水先进入管壳式换热器，将丙烯腈汽提塔排出的废水也进入管壳式换热器，通过管壳式换热器内的热交换，将废水的热能传递给腈水储罐的出水，使得腈水储罐的出水由15~23℃上升至50~60℃，这样腈水储罐的出水进入丙烯腈汽提塔后，可有效减少丙烯腈回收所需的蒸汽量，降低生产成本，同时，废水的热能也能得到有效利用。
作为优选，所述管壳式换热器的壳程通道内装有若干折流板，若干折流板排布形成蛇形往复式通道。设置折流板，废水在壳程通道中折叠流动，从而使得废水中的残热得到充分利用。
作为优选，所述腈水输出管路上装有腈水泵。提供输送动力。
作为优选，所述废水输出管路上装有废水泵。提供输送动力。
本实用新型的有益效果是：通过增加管壳式换热，废水的热能能得到有效利用，节能，可有效减少丙烯腈回收所需的蒸汽量，降低生产成本。
