申请日2011.12.22
公开(公告)日2013.02.13
IPC分类号C02F9/14
摘要
本实用新型涉及一种船舶上生活污水处理装置，它是由污水收集柜、曝气池，沉淀室，消毒室和泵构成，所述的污水收集柜与消毒柜之间设有SBR反应柜;所述的SBR反应柜用于曝气池内的曝气风机;所述的SBR反应柜被上位PC机所控制。所述的曝气池内设有曝气装置;所述的曝气装置是由超声波振荡器和超声波振荡板构成，所述的超声波振荡板安装于曝气的出口;超声波振荡器通过导线连接于超声波振荡板上。为了保证整个污水处理装置的可靠运行，控制系统可对各个设备的工况信号进行处理，出现故障时向机舱监控报警系统发出报警信号，提醒轮机员及时处理。
权利要求书
1.一种船舶上生活污水处理装置，它是由污水收集柜、曝气池，沉淀室，消毒室和泵构成，其特征在于：所述的污水收集柜与消毒柜之间设有SBR反应柜;所述的SBR反应柜用于曝气池内的曝气风机;所述的SBR反应柜被上位PC机所控制。
2.根据权利要求1所述的一种船舶上生活污水处理装置，其特征在于：所述的SBR反应柜采用了FX2N-32MR可编程控制器。
3.根据权利要求1所述的一种船舶上生活污水处理装置，其特征在于：所述的曝气池内设有曝气装置;所述的曝气装置是由超声波振荡器和超声波振荡板构成，所述的超声波振荡板安装于曝气的出口;超声波振荡器通过导线连接于超声波振荡板上。
4.根据权利要求3所述的一种船舶上生活污水处理装置，其特征在于：所述的曝气出口处设有一混气室，该混气室一端有压缩气体，在其出口处接扩散管;所述振荡板安装在扩散管内。
5.根据权利要求4所述的一种船舶上生活污水处理装置，其特征在于：所述的混气室还有接一循环泵;循环泵的进水口设于曝气池的上部;混气室设于曝气池的底部。
说明书
船舶上生活污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及到在船舶上的生活垃圾的处理。
背景技术
笔者利用业余时间通过资料检索和实地调查，发现国外对船舶生活污水处理工艺技术的研究较早，从船舶生活污水处理工艺的发展过程来看，其工艺技术基本上是沿用陆上污水处理技术，特别是城市生活污水处理技术.目前船舶生活污水处理装置采用的工艺仍主要是生化法、物化法、电化学法等，但到现在为止仍没有一种公认的理想工艺。近年来国际上的研究方向以强化生物处理工艺流程和处理效率为主，还处于探索研究阶段。
2.国内船舶生活污水处理调查
国内对船舶生活污水处理装置的研制相对要晚，笔者通过实地调查后发现(主要以上海船舶设备研究所和上海江南造船厂生产的船舶为例)，国内针对船舶污染的研究，以舱底含油废水及溢油污染对策为主，而不重视船舶生活污水污染防治技术研究。
3.国内现行船舶生活污水处理装置存在的问题
以调查后还发现：尽管在大部分国际航行的船舶上装备有相应的生活污水处理设备，但各船东、船厂以及相关单位对防治船舶生活污水污染并未重视.虽然污水处理设备通过了船检部门的型式认可，但在使用过程中出现了各种问题，较集中的是处理装置体积较大，耐冲击负荷能力差，处理效果不稳定，操作维修不方便，加之监管不严，很多设备闲置不用等。另外，船员对设备的使用也比较淡漠，基本上 是为了应付检查。
4.国内现行船舶对生活污水不处理可能造成的后果
国内现行船舶对生活污水不处理可能造成的后果相关管理部门必须要有清醒认识，其主要原因如下：
(1)对船舶生活污水处理设备实际效果的忽视将对我国的水体环境产生不利影响，加剧水体污染，造成严重后果后将很难治理。
(2)对航运事业将产生不利影响。随着MARPPL73/78公约附则IV的生效，早期加入附则IV的国家对到港船舶的PSC检查将越来越严格，我国流于形式的船舶生活污水处理设备将在PSC检查中处于不利地位，甚至会导致到港船舶面临被处罚或滞留的风险。
发明内容
本实用新型的发明目的在于，克服以往技术难题，解决以往技术中的不足，采用完全智能化的操作方法;精确控制每一个步骤和环节。

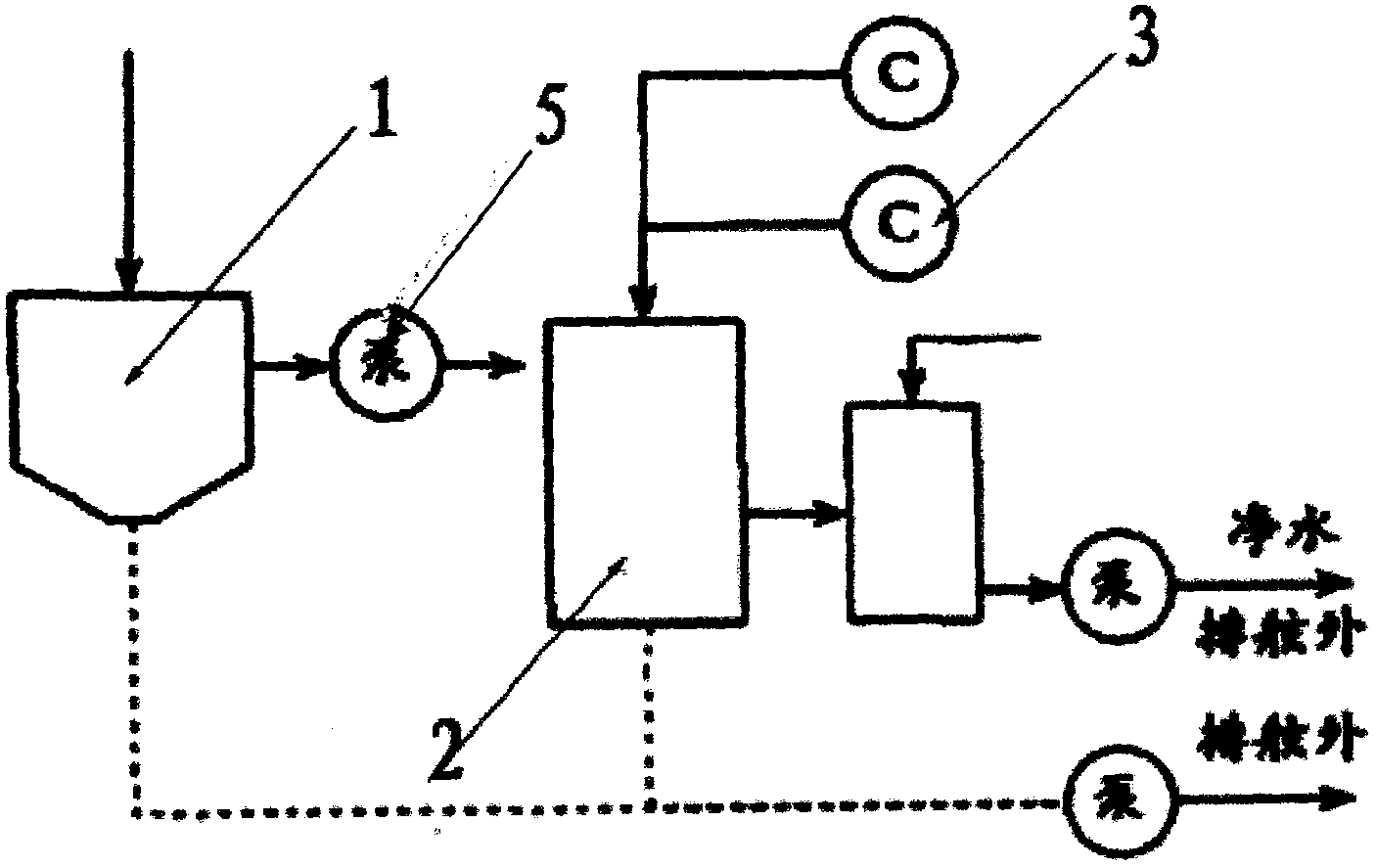

为完成上述发明目的，本实用新型是这样实现的：一种船舶上生活污水处理装置，它是由污水收集柜、曝气池，沉淀室，消毒室和泵构成，其特征在于：所述的污水收集柜与消毒柜之间设有SBR反应柜;所述的SBR反应柜用于曝气池内的曝气风机;所述的SBR反应柜被上位PC机所控制。改进后的控制系统采用PLC控制系统，其处理系统和总体结构设计。其相对于继电器控制系统，抗干扰能力很强，在船舶高温高湿、强震动、多腐蚀的工作环境中可靠性很高，通过加装各种模块可增强其功能。根据处理周期可编制进水、曝气、排水、排泥等子程序，由主程序进行调用。为了保证整个污水处理装置的可靠运行，控制系统可对各个设备的工况信号进行处理，出现故障时向机舱监控报警系统发出报警信号，提醒轮机员及时处理。一旦曝气风机等重要设备出现故障，则立即起用备用设备投入工作。
对上述技术方案作进一步的限定，所述的SBR反应柜采用PLC编程与上位PC机通信息。所述的SBR反应柜采用了FX2N-32MR可编程控制器。
选用现场控制PLC和上位机PC构成控制系统，系统控制由PLC完成，提高了系统的自动化程度和可靠性。控制器为日本三菱公司的FX2N-32MR可编程控制器，运行速度快，可靠性高，对运行环境要求低，有多种扩展模块，可根据实际需要灵活配置。现场输入输出信号由控制器进行处理，并通过FX-232AW通讯模块与上位机通信，对工况进行监控。系统控制程序可采用模块化结构，主程序设定运行参数并控制子程序的运行。
对上述技术方案作进一步的改进，所述的曝气池内设有曝气装置;所述的曝气装置是由超声波振荡器和超声波振荡板构成，所述的超声波振荡板安装于曝气的出口;超声波振荡器通过导线连接于超声波振荡板上。本方案利用超声波振荡来解决以往曝气气泡上升后才暴炸;这样其实曝气的效果不明显或是不能达到意想的目的。
对上述技术方案作进一步的改进，所述的曝气出口处设有一混气室，该混气室一端有压缩气体，在其出口处接扩散管;所述振荡板安装在扩散管内。从扩散管内出来的气泡一方面被振碎，另一方面，由于自身上升，会碰到管壁而自然破碎;这样便可以更大一部的扩大氧接触。
对上述技术方案作进一步的改进，所述的混气室还有接一循环泵;循环泵的进水口设于曝气池的上部;混气室设于曝气池的底部。这样可以增加池内的物质的翻滚。
