申请日2011.12.27
公开(公告)日2012.11.14
IPC分类号C02F9/08; C02F1/30; C02F1/52
摘要
本实用新型提供一种污废水深度处理试验装置，其特征在于：包括其内设搅拌器的配药器，与其上的药剂盒连通的反应器，其入水口与反应器连通的微波处理器，与微波处理器出水口连通的其内设搅拌器其上设药剂投放孔的混合器，与混合器相连的沉降池，与沉降池出水口相连的砂滤器。可方便地针对不同试验污废水水质情况，确定最佳药剂种类、药剂配方及药剂用量，获取微波处理工艺参数、污泥与水分离数据及处理后的水质指标数据，以便为工业污废水深度处理及回用提供提供可靠依据。
权利要求书
1.一种污废水深度处理试验装置，其特征在于：包括其内设搅拌器的配药器，与药剂盒连通的反应器，与反应器连通的微波处理器，与微波处理器出水口连通的其内设搅拌器其上设药剂投放孔的混合器，与混合器相连的沉降池，与沉降池出水口相连的砂滤器。
2.根据权利要求1所述的污废水深度处理试验装置，其特征在于所述反应器设为多个，且设为独立的多个，或者设为连通的多个。
3.根据权利要求1所述的污废水深度处理试验装置，其特征在于所述混合器设为多个，且设为独立的多个，或者设为连通的多个。
4.根据权利要求1所述的污废水深度处理试验装置，其特征在于所述沉降池至少设为二个，前一个为初沉池，后一个为终沉池。
5.根据权利要求4所述的污废水深度处理试验装置，其特征在于所述终沉池中部设有多块并列的斜板，底部设为锥底。
6.根据权利要求1所述的污废水深度处理试验装置，其特征在于所述配药器至少设置一个。
说明书
一种污废水深度处理试验装置
技术领域
本实用新型涉及一种污废水处理试验装置，属于试验装置技术领域。
背景技术
21世纪困扰全球的三大环境问题是：全球变暖、淡水资源短缺及荒漠化。淡水资源短缺是全球环境的第二大问题，淡水资源是自然资源，又是经济资源，更是战略资源，是人类生存的命脉。我国是一个贫水国家，已经被联合国列为世界上十三个贫水国之一。随着我国政府对节水型社会的推进，水处理的工作不仅要求开源节流，还要求废水再利用。目前，在水处理行业中，深度水处理的工艺与发达国家相比还有较大差距，很多企业的污废水处理仍采用基于传统活性污泥法的二级水处理技术，并未采用深度处理就直接排放;有些企业即使采用了深度处理，但是这些深度处理技术无一不存在着工艺选择性差、占地面积大、处理效果不明显等问题，以及技术落后、设备老旧、运行成本高等缺点，使污废水的处理效果达不到国家标准，影响珍贵的水资源的利用率。
发明内容
本实用新型针对污废水深度处理存在的上述种种不足，提供一种对污废水处理及回用的深度处理进行试验模拟的装置，以在正式投产前提供指导性生产运行参数。
本实用新型具有占地小，节约能源，效果好，运行成本低、工艺组合选择灵活等特点，可为倾向于微波技术污废水处理及回用的用户收集数据，对正式意见。

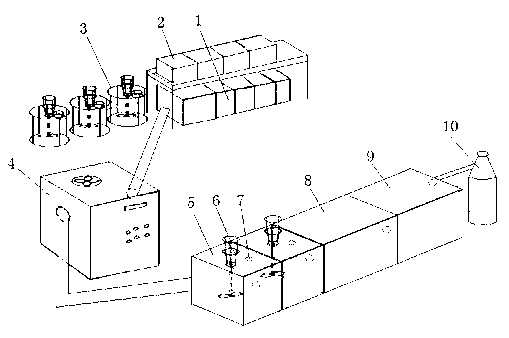

本实用新型通过下列技术方案完成：一种污废水深度处理试验装置，其特征在于：包括其内设搅拌器的配药器，与药剂盒连通的反应器，与反应器连通的微波处理器，与微波处理器出水口连通的其内设搅拌器其上设药剂投放孔的混合器，与混合器相连的沉降池，与沉降池出水口相连的砂滤器，以通过药剂配制混合器配制污废水处理剂，并通过反应器让试验污废水及配制的药剂进行反应，以针对试验污废水水质确定最佳药剂种类、药剂配方及药剂用量，再通过微波处理器对试验污废水进行处理，以获取微波处理工艺参数，通过混合器使微波处理后的污废水与药剂进行反应，以确定最佳絮凝剂种类、配方及用量，通过沉降池对污废水的处理，获得污泥与水分离的数据，最后通过砂滤器获得处理后的水质指标数据。
所述反应器设为多个，且设为独立的多个，或者设为连通的多个，以满足不同的试验要求。
所述混合器设为多个，且设为独立的多个，或者设为连通的多个，以满足不同的试验要求。
所述沉降池至少设为二个，前一个为初沉池，后一个为终沉池，以满足不同的试验要求。
所述终沉池中部设有多块并列的斜板，底部设为锥底，以方便沉降，同时方便污泥的收集。
所述配药器至少设置一个，用于配制污废水处理药剂。
本实用新型具有下列优点和效果：采用上述方案，可方便地针对不同试验污废水水质情况，确定最佳药剂种类、药剂配方及药剂用量，获取微波处理工艺参数、污泥与水分离数据及处理后的水质指标数据，以便为工业污废水深度处理及回用提供提供可靠依据。
