申请日2011.12.27
公开(公告)日2012.10.10
IPC分类号B01D25/32
摘要
一种污泥压滤机喷气卸料装置，在机架两侧轨道上设置多个受控朝后位移重叠的板框，各板框两端分别设有凹状滤室及其表面滤布，以挤压污泥浆脱水，通过轨道侧的拉送机构依序朝前逐一拉开板框，以由其滤布表面往下卸落已脱水的污泥;本实用新型喷气卸料装置包含有一或两个相对喷气管及其一侧固定支架，以横跨位于板框的上方，喷气管沿着轴向间隔设置多个喷头，使喷气管受控位移至正被拉开板框的上方，通过各喷头往下朝向两端滤布进行喷气，以迅速确实辅助卸落污泥，能够提高污泥压滤卸料作业效率。
权利要求书
1.一种污泥压滤机喷气卸料装置，在机架两侧轨道上设置多个受 控朝后位移重叠的板框，各板框两端分别设有凹状滤室及其表面滤布， 以挤压污泥浆脱水，通过轨道侧的拉送机构依序朝前逐一拉开板框， 以由其滤布表面往下卸落已脱水的污泥;其特征在于：该喷气卸料装 置包含有一喷气管及其一侧固定支架，以横跨位于板框的上方，该喷 气管沿着轴向间隔设置多个喷头，使喷气管受控位移至正被拉开板框 的上方，通过各喷头往下朝向滤布进行喷气，以辅助卸落污泥。
2.根据权利要求1所述的污泥压滤机喷气卸料装置，其特征在于， 其中该喷气卸料装置的固定支架包含有一横框杆，以及朝下连接一侧 框杆，该横框杆支持横向设置的喷气管，该侧框杆作为连接部，该喷 气管一端连接有喷气供应管。
3.根据权利要求2所述的污泥压滤机喷气卸料装置，其特征在于， 其中该拉送机构包含有两个相隔链轮之间共同连接链条带动一夹具， 以受控逐一拉动板框，该固定支架的侧框杆固定于夹具。
4.根据权利要求1所述的污泥压滤机喷气卸料装置，其特征在于， 其中该喷气卸料装置包含有两个相对喷气管及其多个喷嘴，以朝向板 框的两端滤布。
5.根据权利要求1所述的污泥压滤机喷气卸料装置，其特征在于， 其中该机架上方沿着前后方向设置一导轨，该喷气卸料装置的固定支 架上穿置一吊杆，该吊杆顶端设有一滚轮以滚动于导轨，其底端设有 弹簧抵持于固定支架。
说明书
污泥压滤机喷气卸料装置
技术领域
本实用新型有关一种污泥压滤机喷气卸料装置，尤指一种针对板 框式污泥压滤机设计的喷气卸料装置。
背景技术
本实用新型有关一种污泥压滤机喷气卸料装置，尤指一种针对板 框式污泥压滤机设计的喷气卸料装置。
公知板框式污泥压滤机如图1所示，在机架9两侧轨道上跨置多 组活动重叠并靠的板框91，并且配合固定端座92与活动端座93强制 定位。而板框91两侧滤室各设有与其污泥口95相通的滤布94，以及 其角落位置的排水孔96，供连通固定端座92的污泥浆管路97与排污 水管路98。
在全部板框91朝右位移重叠并靠压滤污泥浆时，利用泵持续馈送 及挤压污泥浆，使污水经由排水孔96往外排出，而污泥则被滤布94 包在滤室内，达到挤压脱水目的。随即污泥压滤机以拉送机构及其夹 具99朝左逐一夹拉打开板框91及滤布94，以往下卸落已脱水的污泥。
但是上述压滤脱水过程中，污泥受到强力挤压而会贴附于滤室空 间及其滤布94表面，因此于打开滤布94时，仍然会残留有部分污泥， 而无法完全卸落清除，影响污泥压滤作业效率。因此要如何解决上述 现有污泥压滤脱水后的卸料方式的缺陷与不足，即为相关业者所极欲 研发的课题所在。
实用新型内容
本实用新型的主要目的及使用功效在于，污泥压滤机以喷气卸料 装置迅速确实辅助卸落污泥，能够提高污泥压滤卸料作业效率，并且 大幅度简化构件，节省制作成本及工时，更经久耐用，而且操作简易 方便。
为达上述目的，本实用新型污泥压滤机在机架两侧轨道上设置多 个受控朝后位移重叠的板框，各板框两端分别设有凹状滤室及其表面 滤布，以挤压污泥浆脱水，通过轨道侧的拉送机构依序朝前逐一拉开 板框，以由其滤布表面往下卸落已脱水的污泥;其特征在于：该喷气 卸料装置包含有一或两个相对喷气管及其一侧固定支架，以横跨位于 板框的上方，该喷气管沿着轴向间隔设置多个喷头，使喷气管受控位 移至正被拉开板框的上方，通过各喷头往下朝向滤布进行喷气，以辅 助卸落污泥。

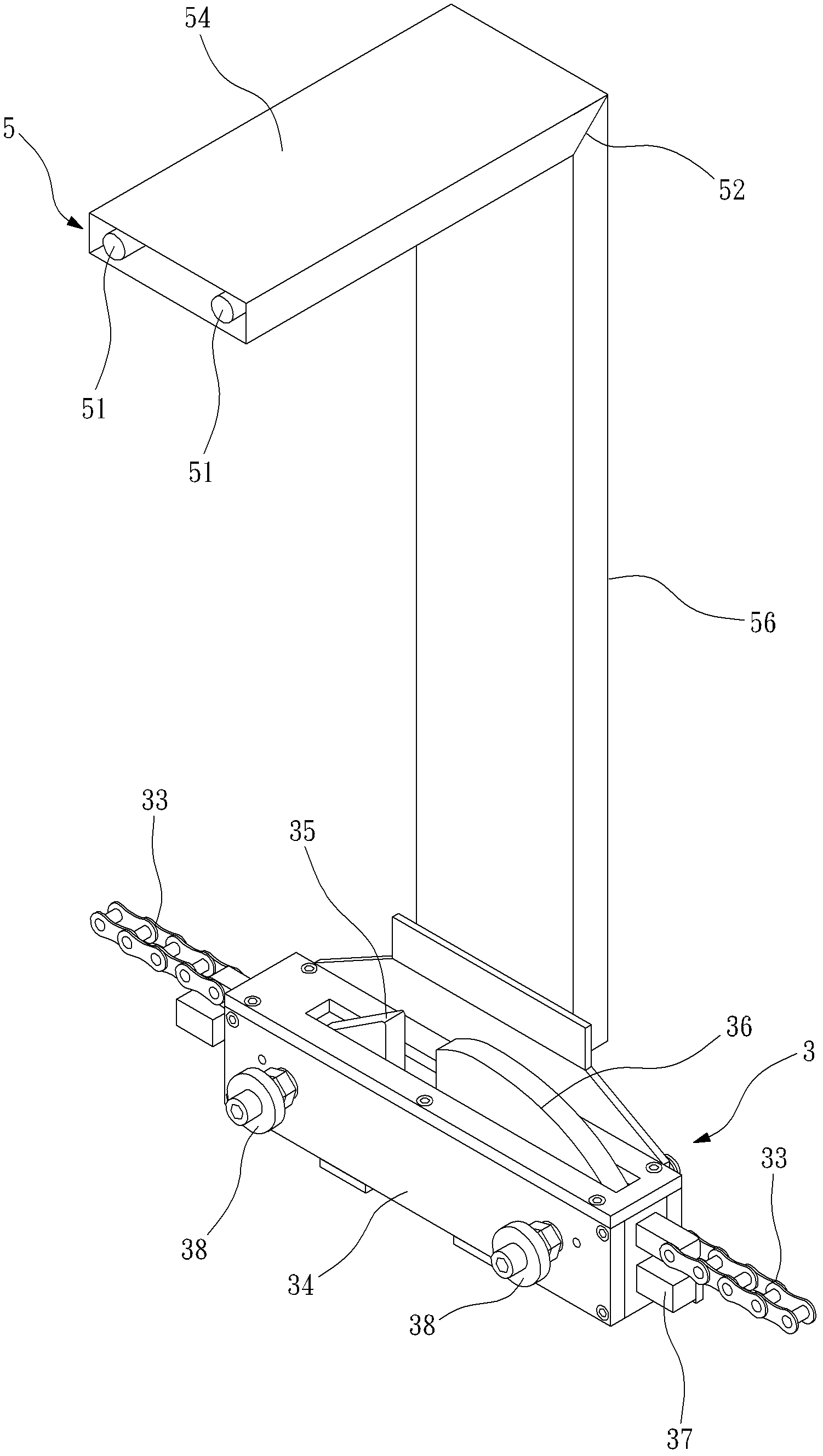

于较佳实施例中，喷气卸料装置的固定支架包含有一横框杆，以 及朝下连接一侧框杆，该横框杆支持横向设置的喷气管，该侧框杆作 为连接部，该喷气管一端连接有喷气供应管。
进一步，拉送机构包含有两个相隔链轮之间共同连接链条带动一 夹具，以受控逐一夹持拉动板框，该固定支架的侧框杆固定于夹具， 以利用拉送机构带动喷气管。
于较佳实施例中，机架上方沿着前后方向设置一导轨，该喷气卸 料装置的固定支架上穿置一吊杆，该吊杆顶端设有一滚轮以滚动于导 轨，其底端设有弹簧抵持于固定支架，以有效支持喷气管。
换言之，本实用新型提供一种污泥压滤机喷气卸料装置，在机架 两侧轨道上设置多个受控朝后位移重叠的板框，各板框两端分别设有 凹状滤室及其表面滤布，以挤压污泥浆脱水，通过轨道侧的拉送机构 依序朝前逐一拉开板框，以由其滤布表面往下卸落已脱水的污泥;其 特征在于：该喷气卸料装置包含有一喷气管及其一侧固定支架，以横 跨位于板框的上方，该喷气管沿着轴向间隔设置多个喷头，使喷气管 受控位移至正被拉开板框的上方，通过各喷头往下朝向滤布进行喷气， 以辅助卸落污泥。
于较佳实施例中，该喷气卸料装置包含有两个相对喷气管及其多 个喷嘴，以朝向板框的两端滤布。
