申请日2011.12.27
公开(公告)日2012.09.05
IPC分类号C02F9/04; C02F1/52; C02F1/24
摘要
本实用新型公开了一种用于污水处理的气浮装置，具体是指一种通过气浮、机械沉降方式进行污水处理的气浮装置。本实用新型包括反应区、气浮区、沉降集水区、集水管、通道口、隔板，其中反应区配有加药口，反应区与气浮区之间通过通气管连通，气浮区和沉降集水区之间通过气浮挡板隔开、在沉降集水区有集水管、污泥收集斗，污泥收集斗位于集水管的下面。本实用新型的优点是整个装置的占地面积小、安装方便、操作简单，可以根据所要处理污水量的多少制作不同的装置大小。本实用新型的装置可广泛应用于化工、医药行业等的污水处理。
权利要求书

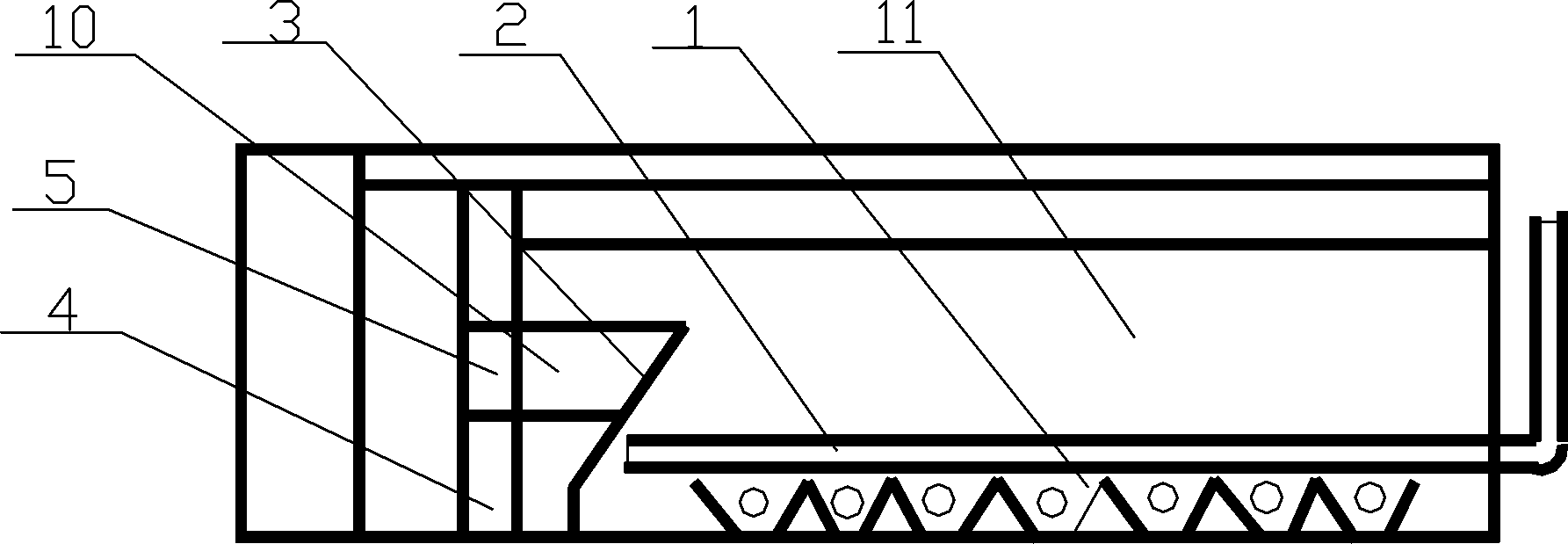

1.一种用于污水处理的气浮装置，包括反应区(7)、气浮区(10)、沉降集水区(11)、集水管(2)、通道口(5)、隔板(4)，其特征在于反应区(7)配有加药口(8)，反应区(7)与气浮区(10)之间通过通气管(6)连通，气浮区(10)和沉降集水区(11)之间通过气浮挡板(3)隔开，在沉降集水区(11)有集水管(2)、污泥收集斗(1)，污泥收集斗(1)位于集水管(2)的下面。
2.根据权利要求1所述的一种用于污水处理的气浮装置，其特征在于所述的反应区(7)分成大小相等的3~7个小区。
3.根据权利要求1所述的一种用于污水处理的气浮装置，其特征在于所述的通气管(6)在装置内的出气口位于装置下部，其位置低于污水从反应区进入气浮区(10)的通道口(5)位置。
4.根据权利要求1所述的一种用于污水处理的气浮装置，其特征在于所述的气浮挡板(3)与通道口(5)在同一水平面、相对设置，且与隔板(4)形成30~60o夹角，开口朝上。
5.根据权利要求1所述的一种用于污水处理的气浮装置，其特征在于所述的集水管(2)位于装置的下部，集水管(2)上的集水孔与装置外部集水池相通。
说明书
一种用于污水处理的气浮装置
技术领域
本实用新型涉及一种污水处理装置，具体是指一种通过气浮、机械沉降方式进行污水处理的气浮装置。
背景技术
环境污染已成为我国的一个社会问题，尤其在农村，水质污染已达到相应严重的程度，对我国这个一个缺水的国家，污水治理及水的回收利用是摆在我们面前的一项艰巨任务。
针对我国目前的污染情况，处理污水的方法很多，国内很多企业在此方面做了很多工作，也取得了一定的效果。但是好多企业还存在不敢用问题，事实上也用不起，所以许多企业宁愿受罚而不愿开动污水处理设备，主要原因是成本太高。所以解决我国目前污水处理的成本是环境治理过程中重要要解决的问题，同时在治理污水的同理也不能形成二次污染。
实用新型内容
本实用新型针对目前环境污染治理中的问题，提出一个操作方便，经济实用的装置。本实用新型是通过下述方案得以实现的：
一种用于污水处理的气浮装置，包括反应区、气浮区、沉降集水区、集水管、通道口、隔板，其特征在于反应区配有加药口，反应区与气浮区之间通过通气管连通，气浮区和沉降集水区之间通过气浮挡板隔开，在沉降集水区有集水管、污泥收集斗，污泥收集斗位于集水 管的下面。污泥的收集是根据污泥本身的自重下降到污泥收集斗，然后通过下面的开口排出装置。
作为优选，上述一种用于污水处理的气浮装置中的反应区分成大小相等的3~7个小区。这主要是考虑污水在进口处1加了药后便于污水与药充分的时间来反应，达到较好的效果，所以通过设置若干个小区，将污水依次顺着各小区所排列成的通道流过，进入通道口。当然设置小区的个数有很多种因素来决定，在本实用新型中，设置成3~7个是根据设置成本、处理污水种类、药剂与污水的反应时间等因素来决定的。
作为优选，上述一种用于污水处理的气浮装置中的通气管在装置内的出气口位于装置下部，其位置低于污水从反应区进入气浮区的通道口位置。
作为优选，上述一种用于污水处理的气浮装置中的气浮挡板与通道口在同一水平面、相对设置，与隔板形成30~60o夹角，开口朝上。隔板的作用是在气浮区再模糊分成两个区域，基本以气浮挡板为分界处。气浮挡板的一侧有通道口的，是属于气浮、混合为主，而气浮挡板的另一侧则是沉降、集水分离为主。至于，将气浮挡板要形成一定的角度是因为有利于污水受气体鼓动从上面涌出，进入沉降侧。通过气浮挡板的隔挡，可以确保在沉降、集水侧液体的相对平稳，有利于沉降、集水，否则不能有效沉降及集水。
作为优选，上述一种用于污水处理的气浮装置中的集水管位于装置的下部，集水管上的集水孔与装置外部集水池相通。
本实用新型中，这样的设置是充分考虑到通气在本装置中的作用才设计的，当把气体通过通气管送入气浮区时，气体可以把从通道口进入气浮区的污水鼓起，进一步充分混合，使污水的杂物絮凝、结团、容易分离，所以只有把出气口设置在下面才行，可以起到较好的效果。
本实用新型的有益效果：本装置在处理污水过程中操作简单，安装方便、使用成本低廉，而且去污效果奇佳。
