申请日2011.11.24
公开(公告)日2012.07.11
IPC分类号C02F9/14
摘要
本实用新型公开了一种生活垃圾渗滤液处理系统，属于环保技术领域。涉及一种对生活垃圾渗滤液处理的技术。本实用新型的任务是提供一种生活垃圾渗滤液处理系统，使其能够减少设备投资，并且降低系统的运行费用。其技术方案要点是：包括有垃圾渗滤液池(1)、隔栅(2)、曝气池(4)、沉淀池(5)、污泥池(6)、过滤池(8)、反渗透膜处理池(9)、清水池(10)，其特点在于：隔栅(2)与曝气池(4)之间设置有苛化池(3)，各处理池用混凝土构筑，其前一工序池比后一工序池高出大于0-0.6米，液体从前一工序池向后一工序池自然流动，用自然流代替机械推动流，使运行费用比传统工艺降低50%左右。本实用新型结构简单。
权利要求书
1.一种生活垃圾渗滤液处理系统，包括有垃圾渗滤液池(1)、隔栅(2)、曝气池 (4)、沉淀池(5)、污泥池(6)、过滤池(8)、反渗透膜处理池(9)、清水池(10)， 并且，垃圾渗滤液池(1)的液体排出口与隔栅(2)的液体流入口之间用管道(101) 联接，曝气池(4)的液体排出口与沉淀池(5)的液体流入口之间用管道(104)联接， 沉淀池(5)的污泥排出口与污泥池(6)的污泥流入口之间用管道(105)联接，沉淀 池(5)的液体排出口与过滤池(8)的液体流入口之间用管道(106)联接，过滤池(8) 的液体排出口与反渗透膜处理池(9)的液体流入口之间用管道(107)联接，反渗透 膜处理池(9)的液体排出口与清水池(10)的液体流入口之间用管道(108)联接， 并且，污泥池(6)与曝气池(4)之间设置有污泥回流管道(103)，其特征在于：
隔栅(2)与曝气池(4)之间设置有苛化池(3)，隔栅(2)设置于苛化池(3) 的前上方位置，苛化池(3)的液体排出口与曝气池(4)的液体流入口之间用管道(102) 联接;
同时，垃圾渗滤液池(1)的位置高于隔栅(2)的位置，垃圾渗滤液池(1)的液 体排出口与隔栅(2)的液体流入口之间设置的管道(101)为倾斜联接;其管道(101) 上液体入口处的位置高于液体出口处的位置;
同时，苛化池(3)的位置高于曝气池(4)的位置，苛化池(3)的液体排出口与 曝气池(4)的液体流入口之间设置的管道(102)为倾斜联接，其管道(102)上液体 入口处的位置高于液体出口处的位置;
同时，曝气池(4)的位置高于沉淀池(5)的位置，曝气池(4)的液体排出口与 沉淀池(5)的液体流入口之间设置的管道(104)为倾斜联接，其管道(104)上液体 入口处的位置高于液体出口处的位置;
同时，沉淀池(5)的位置高于污泥池(6)的位置，沉淀池(5)的污泥排出口与 污泥池(6)的污泥流入口之间设置的管道(105)为倾斜联接，其管道(105)上污泥 入口处的位置高于污泥出口处的位置;
同时，沉淀池(5)的位置高于过滤池(8)的位置，沉淀池(5)的液体排出口与 过滤池(8)的液体流入口之间设置的管道(106)为倾斜联接，其管道(106)上液体 入口处的位置高于液体出口处的位置;
同时，过滤池(8)的位置高于反渗透膜处理池(9)的位置，
过滤池(8)的液体排出口与反渗透膜处理池(9)的液体流入口之间设置的管道 (107)为倾斜联接，其管道(107)上液体入口处的位置高于液体出口处的位置;
同时，反渗透膜处理池(9)的位置高于清水池(10)的位置，
反渗透膜处理池(9)的液体排出口与清水池(10)的液体流入口之间设置的管道 (108)为倾斜联接，其管道(108)上液体入口处的位置高于液体出口处的位置。
2.根据权利要求1所述的一种生活垃圾渗滤液处理系统，其特征在于：所述倾斜 联接的管道(101)、管道(102)、管道(104)、管道(106)、管道(107)、管道(108)、 上液体入口处的位置高于液体出口处的位置为大于0-0.6米。
3.根据权利要求1所述的一种生活垃圾渗滤液处理系统，其特征在于：所述倾斜 联接的管道(105)上污泥入口处的位置高于污泥出口处的位置为大于0-0.6米。
4.根据权利要求1所述的一种生活垃圾渗滤液处理系统，其特征在于：所述倾斜 联接的管道(101)上设置有液体截流阀(201)，
所述倾斜联接的管道(102)上设置有液体截流阀(202)，
所述倾斜联接的管道(104)上设置有液体截流阀(204)，
所述倾斜联接的管道(106)上设置有液体截流阀(206)，
所述倾斜联接的管道(107)上设置有液体截流阀(207)，
所述倾斜联接的管道(108)上设置有液体排出阀(208)，
5.根据权利要求1所述的一种生活垃圾渗滤液处理系统，其特征在于：所述倾斜 联接的管道(105)上设置有污泥截流阀(205)。
6.根据权利要求1所述的一种生活垃圾渗滤液处理系统，其特征在于：还设置有 沉淀池(7)，沉淀池(7)的位置与沉淀池(5)的位置高低相同，同时，在曝气池(4) 的液体排出口与沉淀池(7)的液体流入口之间用管道(109)倾斜联接，其管道(109) 上液体入口处的位置高于液体出口处的位置;
同时，在沉淀池(7)的污泥排出口与污泥池(6)的污泥流入口之间用管道(110) 倾斜联接，其倾斜管道(110)上污泥入口处的位置高于污泥出口处的位置;
同时，在沉淀池(7)的液体排出口与过滤池(8)的液体流入口之间用管道(111) 倾斜联接，其倾斜管道(111)上液体入口处的位置高于液体出口处的位置;
7.根据权利要求6所述的一种生活垃圾渗滤液处理系统，其特征在于：所述倾斜 管道(109)、管道(111)上液体入口处的位置高于液体出口处的位置为大于0-0.6米。
8.根据权利要求6所述的一种生活垃圾渗滤液处理系统，其特征在于：所述倾斜 联接的管道(110)上污泥入口处的位置高于污泥出口处的位置为大于0-0.6米。
9.根据权利要求6所述的一种生活垃圾渗滤液处理系统，其特征在于：所述倾斜 联接的管道(109)上设置有液体截流阀(209)，
所述倾斜联接的管道(111)上设置有液体截流阀(211)，
所述倾斜联接的管道(110)上设置有污泥截流阀(210)。
10.根据权利要求1所述的一种生活垃圾渗滤液处理系统，其特征在于：所述垃圾 渗滤液池(1)、隔栅(2)、苛化池(3)、曝气池(4)、沉淀池(5)、污泥池(6)、过 滤池(8)、反渗透膜处理池(9)、清水池(10)的顶部均设置有封闭盖板。
11.根据权利要求1所述的一种生活垃圾渗滤液处理系统，其特征在于：所述垃圾 渗滤液池(1)的与液体流入口联接的管道上设置有液体截流阀。
说明书
一种生活垃圾渗滤液处理系统
技术领域
本实用新型属于环保技术领域。涉及一种对生活垃圾渗滤液处理的技术。
背景技术
目前，随着经济的发展和人民消费水平的提高，城市生活垃圾逐年增多，其生活 垃圾的卫生填埋是国内外常见的处理方法之一，但是，城市生活垃圾在卫生填埋时， 由于垃圾中自带的水分和地面降水的渗入，使垃圾填埋厂产生大量的渗滤液。该渗滤 液中污染物种类多，有多种有毒有害物质和难降解有机物。部分污染物浓度很高，而 且随着年度季节和填埋后的不同时段而变化，因而处理难度很大。自2006年国家颁布 垃圾渗滤液新的、从严的排放标准以来，传统的处理方法就很难做到达标排放，因而 存在一些不足之处，其不足之处在于：达标排放时，设备投资大，运行费用高。
发明内容
本实用新型的任务是提供一种生活垃圾渗滤液处理系统，使其能够减少设备投资， 并且降低系统的运行费用。
本实用新型的技术方案如下：

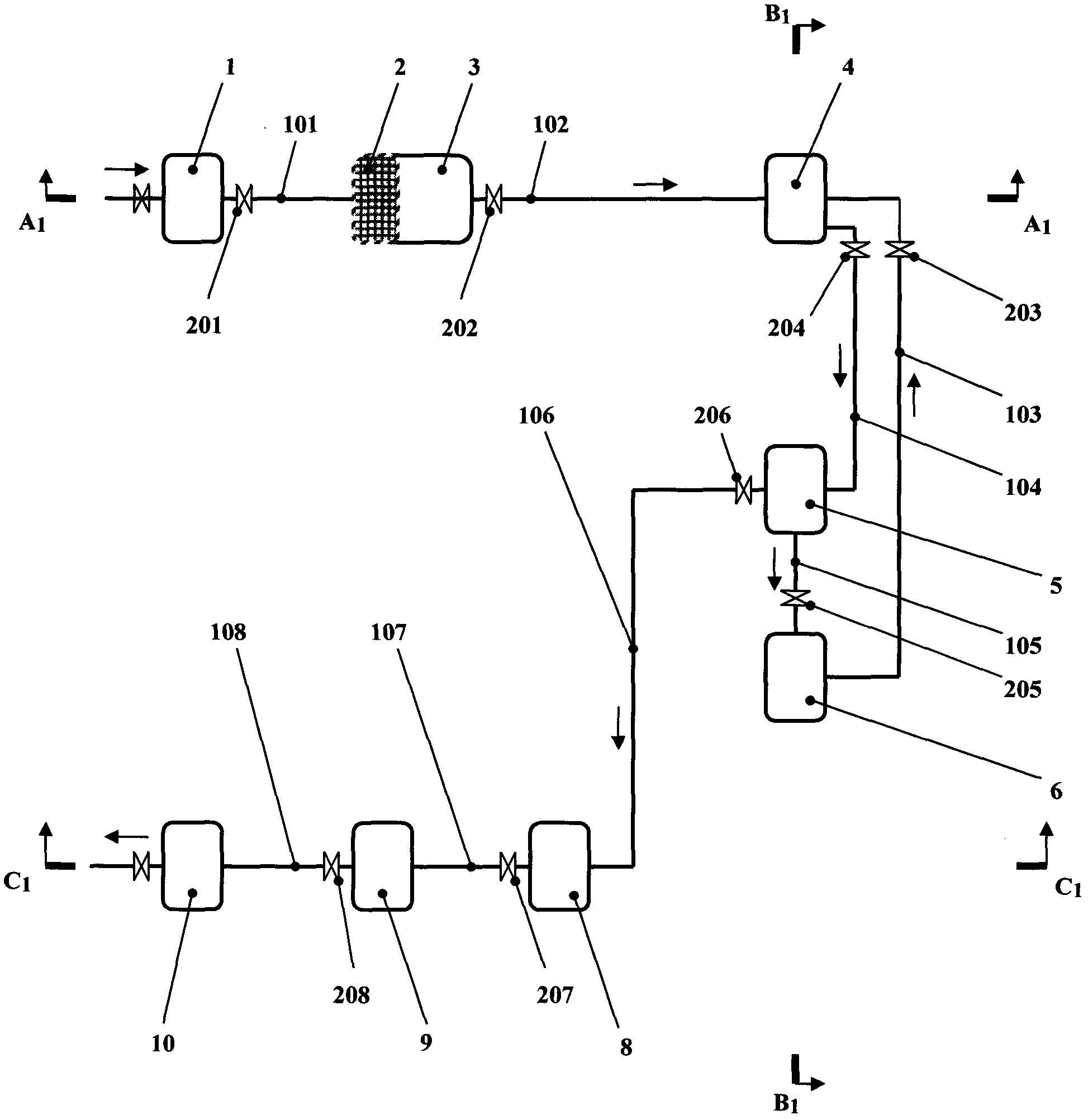

一种生活垃圾渗滤液处理系统，1、一种生活垃圾渗滤液处理系统，包括有垃圾渗 滤液池1、隔栅2、曝气池4、沉淀池5、污泥池6、过滤池8、反渗透膜处理池9、清 水池10，并且，垃圾渗滤液池1的液体排出口与隔栅2的液体流入口之间用管道101 联接，曝气池4的液体排出口与沉淀池5的液体流入口之间用管道104联接，沉淀池5 的污泥排出口与污泥池6的污泥流入口之间用管道105联接，沉淀池5的液体排出口 与过滤池8的液体流入口之间用管道106联接，过滤池8的液体排出口与反渗透膜处 理池9的液体流入口之间用管道107联接，反渗透膜处理池9的液体排出口与清水池 10的液体流入口之间用管道108联接，并且，污泥池6与曝气池4之间设置有污泥回 流管道103，其特点在于：
隔栅2与曝气池4之间设置有苛化池3，隔栅2设置于苛化池3的前上方位置，苛 化池3的液体排出口与曝气池4的液体流入口之间用管道102联接;
同时，垃圾渗滤液池1的位置高于隔栅2的位置，垃圾渗滤液池1的液体排出口 与隔栅2的液体流入口之间设置的管道101为倾斜联接;其管道101上液体入口处的 位置高于液体出口处的位置;
同时，苛化池3的位置高于曝气池4的位置，苛化池3的液体排出口与曝气池4 的液体流入口之间设置的管道102为倾斜联接，其管道102上液体入口处的位置高于 液体出口处的位置;
同时，曝气池4的位置高于沉淀池5的位置，曝气池4的液体排出口与沉淀池5 的液体流入口之间设置的管道104为倾斜联接，其管道104上液体入口处的位置高于 液体出口处的位置;
同时，沉淀池5的位置高于污泥池6的位置，沉淀池5的污泥排出口与污泥池6 的污泥流入口之间设置的管道105为倾斜联接，其管道105上污泥入口处的位置高于 污泥出口处的位置;
同时，沉淀池5的位置高于过滤池8的位置，沉淀池5的液体排出口与过滤池8 的液体流入口之间设置的管道106为倾斜联接，其管道106上液体入口处的位置高于 液体出口处的位置;
同时，过滤池8的位置高于反渗透膜处理池9的位置，
过滤池8的液体排出口与反渗透膜处理池9的液体流入口之间设置的管道107为 倾斜联接，其管道107上液体入口处的位置高于液体出口处的位置;
同时，反渗透膜处理池9的位置高于清水池10的位置，
反渗透膜处理池9的液体排出口与清水池10的液体流入口之间设置的管道108为 倾斜联接，其管道108上液体入口处的位置高于液体出口处的位置。
并且，根据生产运行的需要，所述倾斜联接的管道101、管道102、管道104、管 道106、管道107、管道108、上液体入口处的位置高于液体出口处的位置为大于0-0.6 米，一般选0.5米。
同时，根据生产运行的需要，所述倾斜联接的管道105上污泥入口处的位置高于 污泥出口处的位置为大于0-0.6米，一般选0.5米。
而且，同时，为了安全运行和生产调度以及检修设备的方便，也可以在所述倾斜 联接的管道101上设置液体截流阀201，在所述倾斜联接的管道102上设置有液体截流 阀202，在所述倾斜联接的管道104上设置有液体截流阀204，在所述倾斜联接的管道 106上设置有液体截流阀206，所述倾斜联接的管道107上设置有液体截流阀207，在 所述倾斜联接的管道108上设置有液体排出阀208;在所述倾斜联接的管道103上设置 有污泥截流阀203。在所述倾斜联接的管道105上设置有污泥截流阀205。
根据生产规模的大小，一种生活垃圾渗滤液处理系统，还可以增设运行设备沉淀 池7，其沉淀池7的位置与沉淀池5的位置高低相同，同时，在曝气池4的液体排出口 与沉淀池7的液体流入口之间用管道109倾斜联接，其管道109上液体入口处的位置 高于液体出口处的位置;
同时，在沉淀池7的污泥排出口与污泥池6的污泥流入口之间用管道110倾斜联 接，其倾斜管道110上污泥入口处的位置高于污泥出口处的位置;
同时，在沉淀池7的液体排出口与过滤池8的液体流入口之间用管道111倾斜联 接，其倾斜管道111上液体入口处的位置高于液体出口处的位置;
当本系统需要增加运行设备沉淀池7时，也可以在所述倾斜联接的管道109上设置 有液体截流阀209，同时，在所述倾斜联接的管道111上设置有液体截流阀211，在所 述倾斜联接的管道110上设置有污泥截流阀210。
根据生产运行的需要，所述倾斜管道109、管道111上液体入口处的位置高于液体 出口处的位置为大于0-0.6米，一般为0.5米。同时，所述倾斜联接的管道110上污 泥入口处的位置高于污泥出口处的位置为大于0-0.6米，一般为0.5米。
根本发明一种生活垃圾渗滤液处理系统，可以设置车间厂房，将其所有设备即：垃圾 渗滤液池1、隔栅2、苛化池3、曝气池4、沉淀池5和7、污泥池6、过滤池8、反渗 透膜处理池9、清水池10布置于车间厂房内，同时，可以在各设备的顶部设置封闭盖 板。
同时，在所述垃圾渗滤液池1的与渗滤液流入口联接的管道上设置截流液体的总闸 阀;在清水池10的排出管上设置截流阀。
本实用新型上述技术方案中，
隔栅2，能够截流渗滤液中的大块物质，如：树枝、石块、塑料袋等，防止其进入 后续处理环节。
苛化池3，在其池内投放氢氧化钙，其作用为：1.破坏断链。将污水中的难降解有 机物分子链破坏，便于后续处理，变难降解为可降解;2.杀菌。各类垃圾带的生物菌 积蓄后会影响到后续用生物菌处理垃圾的功效，将这些复杂菌群灭杀，有利于后续工 艺中有益菌的培养和繁殖;3.使有机氮进行氨化，为后续反应作准备;4.提高水的PH 值，增加混凝剂的混凝效果;5.去除水中胶体物质，提高脱盐水水质;6.氢氧化钙与 聚合氯化铝、聚丙烯酰胺等水处理剂与污水充分混合反应，除磷及去除悬浮物。
苛化池3上装有投放苛化混凝药剂的加药设备，池内设置有曝气装置，起搅动作 用，使药剂与水充分均匀接触。
经过该池处理后的水可以除去CODcr、BOD5大约40%-50%，NH3-N大约40%-50%，并 为后续处理扫清了障碍。
曝气池4，主要作用为：1.增加了处理水的溶解氧，使好氧菌能在适宜的温度和氧 环境中繁殖，分解废水中的有机污染物，并使垃圾渗滤液中高浓度游离氨从水中逸出， 以降低污水中的氨氮浓度;2.分离了曝气池中的亚铁、锰等，同时使砷等发生共沉淀。 池内设置有多排曝气头，由鼓风机将空气鼓入，以增加水中的溶解氧，便于好氧生物 菌繁殖并吸收降解污染物。
经过处理有效地降低了渗滤液中的BOD、COD和氨氮，同时还可以去除铁、锰等金 属，使水质质量发生明显改观。
经过该池处理后的水可以除去CODcr、BOD5大约46%-54%，NH3-N大约70%-80%，Te2+大约55%-65%。
沉淀池5和7，主要利用沉淀作用，使清水与在曝气池4内形成的絮凝体分离。在 其沉淀池投放脱色剂，发挥无机絮凝剂的电中和及有机高分子的架桥作用，对前段工 序尚未絮凝的污染物再次进行絮凝，使絮凝体大而密实，抗剪切性好，加快沉降速度。 此外，脱色剂中含有高效杀菌成分，可以有效杀除水中细菌及其它微生物。
沉淀池5和7内设置有刮泥机。沉淀池5和7为圆形，便于进水呈辐流状运行， 也便于刮泥机刮板围绕圆心在池内底部运行。其清水即上清液经沉淀池5和7的上部 设置的液体排出口至过滤池8，其沉淀物即污泥经沉淀池5和7的下部设置的液体排出 口至污泥池6。
其污泥池6内设置有泥浆泵，将部分沉淀物即带有生物菌的污泥，通过管道103 回流到曝气池4内继续循环工作。
过滤池8，是使辐流沉淀之后的上清液进入具有过滤、吸附作用的多种材料，对水 中残留的污染物进行过滤吸附，使水质进一步提高，达到国家二级排放标准。
反渗透膜处理池9，为常规深度处理方法，由于前段工序处理水质较好，再采用反 渗透膜处理工艺进行深度处理，可使水质进一步提高，达到或优于国家一级排放标准。
上述技术方案中，各处理池容积按处理垃圾渗滤液的量来确定。各处理池用混凝 土构筑，其前一工序池比后一工序池高出大于0-0.6米，液体从前一工序池向后一工 序池自然流动，用自然流代替机械推动流，使运行费用比传统工艺降低50%左右。
本实用新型的有益效果如下：由于使用上述技术方案，实现了使其达标排放时， 能够减少设备投资，并且降低系统的运行费用的技术效果，本实用新型结构简单。
