申请日2011.11.24
公开(公告)日2012.07.11
IPC分类号G05B19/418; H04L29/08
摘要
本实用新型公开了一种用于工业污水治理设施集成运营服务的物联网终端，包括终端盒，所述终端盒内设有ARM核心模块板及扩展接口模块板，所述ARM核心模块板通过线路板扩展引脚与所述扩展接口模块板电连接，所述终端盒面板上设有LCD触摸屏。ARM核心模块板包括ARMCPU模块及与之分别连接的RAM模块、FLASH模块、I/O接口模块、时钟及看门狗电路模块及以太网模块;所述扩展接口模块板包括通信接口模块及与之分别连接的LCD触摸屏接口、USB接口、RS232/485接口、CANBus接口、M_BUS接口、以太网接口。本实用新型可方便的将污水处理现场各种设备的通信信息，通过网络方式传递到远端的污水处理远程监控中心，并通过其实现对终端设备的远程控制。
权利要求书
1.一种用于工业污水治理设施集成运营服务的物联网终端，包括终端盒，其特征在于：所述终端盒内设有ARM核心模块板及扩展接口模块板，所述ARM核心模块板通过线路板扩展引脚与所述扩展接口模块板电连接，所述终端盒面板上设有LCD触摸屏，所述LCD触摸屏与所述扩展接口模块板电连接。
2. 根据权利要求1所述的用于工业污水治理设施集成运营服务的物联网终端，其特征在于，所述ARM核心模块板，包括ARM CPU模块、RAM模块、FLASH模块、I/O接口模块、时钟及看门狗电路模块及以太网模块，所述ARM CPU模块分别与RAM模块、FLASH模块、I/O接口模块、时钟及看门狗电路模块及以太网模块相连。
3. 根据权利要求2所述的用于工业污水治理设施集成运营服务的物联网终端，其特征在于，所述扩展接口模块板，包括LCD触摸屏接口、USB接口、RS232/485接口、CANBus接口、M_BUS接口、以太网接口及通信接口模块，所述通信接口模块分别连接所述LCD触摸屏接口、USB接口、RS232/485接口、CANBus接口、M_BUS接口、以太网接口,所述通信接口模块还与所述ARM核心模块的ARM CPU模块连接。
4.根据权利要求1至3任一项所述的用于工业污水治理设施集成运营服务的物联网终端，其特征在于，所述ARM CPU模块是ARM11 系列微处理器。
5.根据权利要求1至3任一项所述的用于工业污水治理设施集成运营服务的物联网终端，其特征在于，所述终端盒的盒体上设有接插口，所述接插口包括外部通信连接插口、I/O扩展连接插口及电源接插口。
说明书
一种用于工业污水治理设施集成运营服务的物联网终端
技术领域
本实用新型涉及物联网终端，尤其涉及一种用于工业污水治理设施集成运营服务的物联网终端。
背景技术
在工业污水处理过程中，需要对治理和检测设备的各种工艺参数进行统一采集管理和监控，以形成物联网系统。如污水的流量、液位、PH值、水泵的运行状态、报警信息等，需要实时监视和共享，而这些数据和信息的时变性对监控系统有较高的要求。对于冶金等污染较高的企业的大型污水处理系统，由于现场设备的分散性和各种设备通信接口的差异性，要实现将现场信息向污水处理远程控制中心的传输，会受到现场通信设备接口不一致的局限，因此当前的状况是各种设备自成一套自动连续监测系统独立运行，这必然导致各种设备、特别是通信网络设备等重复建造;加上各生产厂家设备协议的不兼容性、异构系统的集成问题，成为了污水处理设备远程信息传输的障碍。为了便于各种现场设备如数据采集器、数据巡检仪、压力变送器、液位变送器、PLC控制器及变频器等，能通过网络与污水处理远程监控中心更方便的联网，需要将现场各种设备的信号接口进行规范化处理，因此，开发一种在现场层就可以集成各种智能化单元设备信息，并能形成统一的数据格式，通过网络方式传递到污水处理远程监控中心的嵌入式物联网通用终端，就成为实现污水处理真正的物联网所要考虑的主要问题。
实用新型内容
本实用新型要解决的技术问题是，提供一种用于工业污水治理设施集成运营服务的物联网终端。该物联网终端设有各种专门的通信接口，同时集成相关的软件协议，来实现现场各种自动化智能终端与污水处理远程监控中心的信息传送和连接。

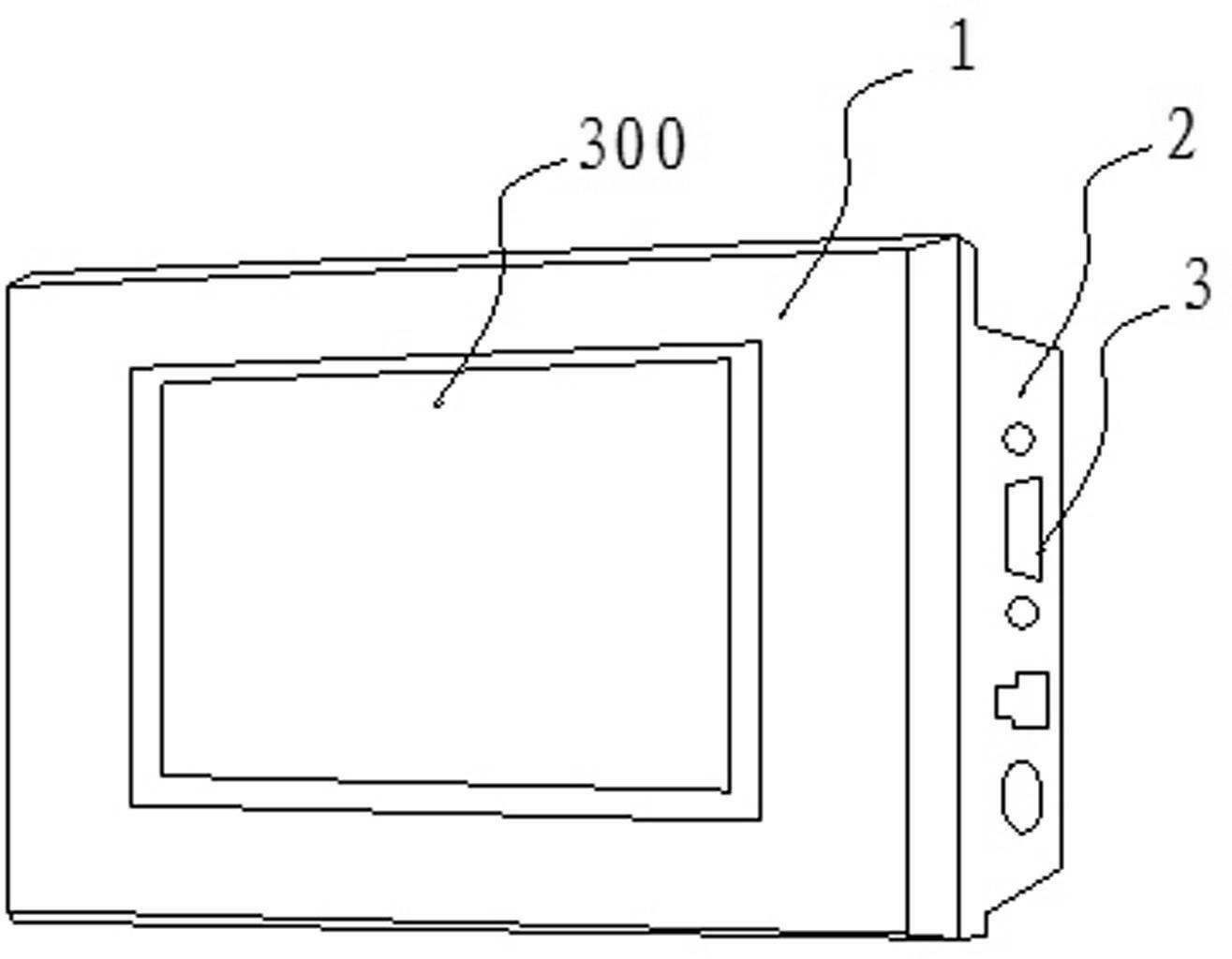

本实用新型解决上述技术问题的技术方案如下：一种用于工业污水治理设施集成运营服务的物联网终端，包括终端盒，所述终端盒内设有ARM核心模块板及扩展接口模块板，所述ARM核心模块板通过线路板扩展引脚与所述扩展接口模块板电连接，所述终端盒面板上设有LCD触摸屏，所述LCD触摸屏与所述扩展接口模块板电连接。
所述ARM核心模块板，包括ARM CPU模块、RAM模块、FLASH模块、I/O接口模块、时钟及看门狗电路模块及以太网模块，所述ARM CPU模块分别与RAM模块、FLASH模块、I/O接口模块、时钟及看门狗电路模块及以太网模块相连。
所述扩展接口模块板，包括LCD触摸屏接口、USB接口、RS232/485接口、CANBus接口、M_BUS接口、以太网接口及通信接口模块，所述通信接口模块分别连接所述LCD触摸屏接口、USB接口、RS232/485接口、CANBus接口、M_BUS接口、以太网接口,所述通信接口模块还与所述ARM核心模块的ARM CPU模块连接。
所述ARM CPU模块是ARM11 系列微处理器。
所述终端盒的盒体上设有接插口，所述接插口包括外部通信连接插口、I/O扩展连接插口及电源接插口。
本实用新型物联网终端的软件采用模块化、层次化结构，将各种现场自动化通信协议集成在一个协议集成模块内，按照设备层、数据链路、协议等三层体系实现数据的集成;在对连接上层监控系统的通信上采用TCP/IP以太网络架构下的通信协议;采用Web服务器实现基于Internet的现场对各种自动化设备的访问与控制。
本实用新型的有益效果是：由于采用了多种通信接口、多种协议集成，使得本实用新型能通过选择通信接口与污水处理现场各种通信设备方便连接，并通过以太网连接污水处理远程监控中心，简化了监控软件设计与维护，避免了因各种设备自成一套自动化系统独立运行而导致的各种设备、特别是通信网络设备等重复建造。另外，采用两块线路板结构，便于针对不同的用途调换扩展接口模块板。
