申请日2012.08.03
公开(公告)日2013.01.30
IPC分类号C02F1/40; B01D21/02; C02F9/02
摘要
本实用新型属于废水净化装置技术领域，提供了一种基于浮油和水的电导率去除废水中浮油及沉砂的装置，其中，所述第一电磁阀门安装在所述抽水管的上部，所述抽水管的与所述无浮油水池相连通，所述无浮油水池的顶部安装有所述第一液位计，所述第一电磁阀门及第一液位计分别与所述中心控制器相连接;所述中心控制器与所述第二电磁阀门相连接，所述排水管的一端与所述无浮油水池相连通，所述排水管的另一端上安装有所述集水管，所述集水管安装在所述浮油沉砂池的下部;所述第二液位计设置在所述浮油区的上部，所述电导率仪设置在所述浮油区中，所述排浮油管的一端与所述浮油沉砂池相连通，所述排浮油管的另一端与所述浮油接收池相连通。本装置降低了生产及使用成本，有效地提高了含浮油废水净化与分离的效率。
权利要求书

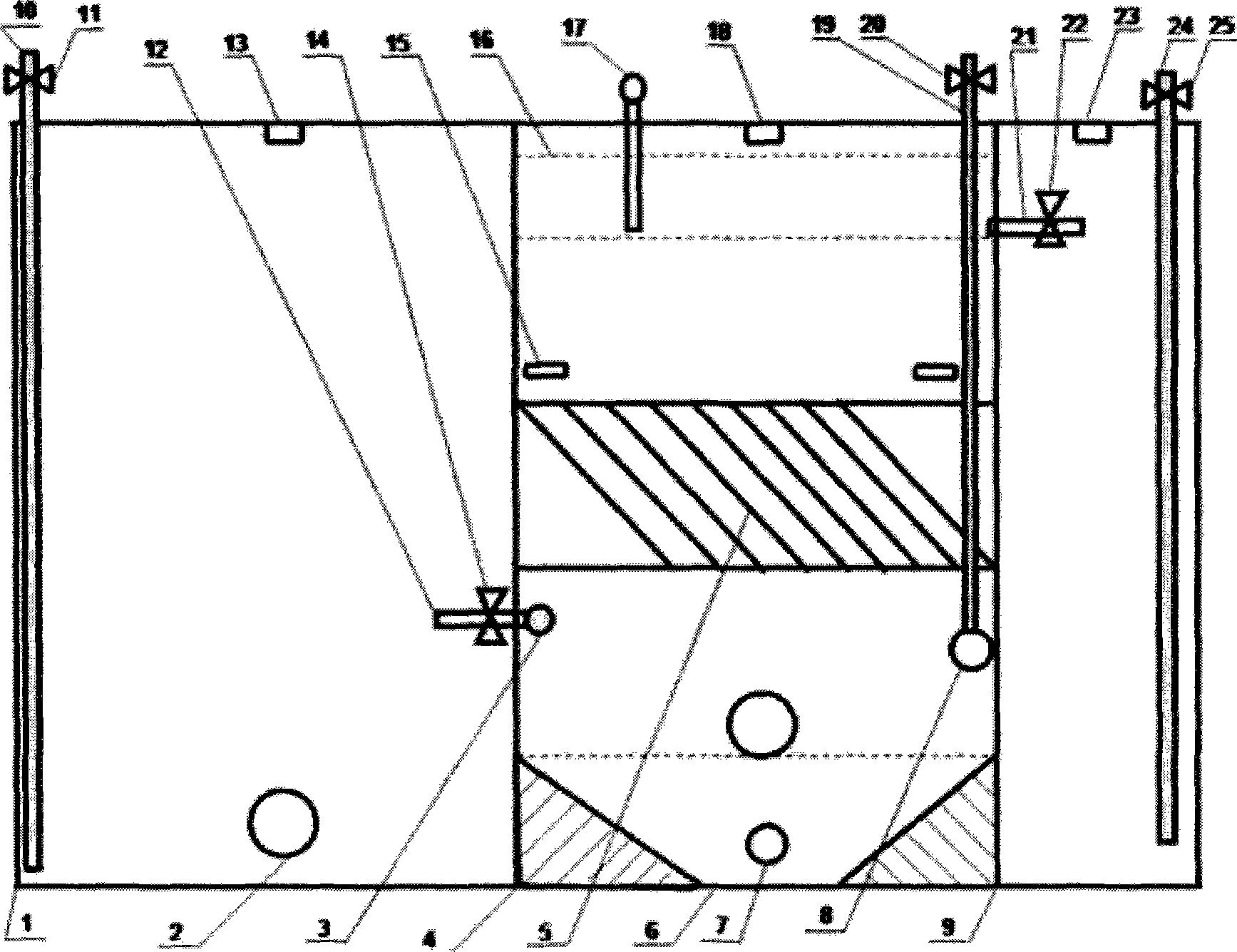

1.一种基于浮油和水的电导率去除废水中浮油及沉砂的装置，其特征在 于，该装置包括：第一电磁阀门、抽水管、无浮油水池、第一液位计、中心控 制器、第二电磁阀门、排水管、集水管、浮油沉砂池、第二液位计、浮油区、 电导率仪、斜板沉淀区、第三电磁阀门、进水管、污水布水管、排泥管、沉砂 区、第四电磁阀门、排浮油管、浮油接收池、第五电磁阀门、抽浮油管、第三 液位计;
所述第一电磁阀门安装在所述抽水管的上部，所述抽水管的与所述无浮油 水池相连通，所述无浮油水池的顶部安装有所述第一液位计，所述第一电磁阀 门及第一液位计分别与所述中心控制器相连接;
所述中心控制器与所述第二电磁阀门相连接，所述第二电磁阀门安装在所 述排水管上，所述排水管的一端与所述无浮油水池相连通，所述排水管的另一 端上安装有所述集水管，所述集水管安装在所述浮油沉砂池的下部;
所述第二液位计设置在所述浮油区的上部，所述电导率仪设置在所述浮油 区中，所述浮油区设置在所述浮油沉砂池的上部，所述斜板沉淀区设置在所述 浮油沉砂池的中部，所述第三电磁阀门安装在所述进水管的上部，所述进水管 的下部安装有所述污水布水管，所述污水布水管及排泥管设置在所述沉砂区的 中下部，所述沉砂区设置在所述浮油沉砂池的底部，所述第二液位计、电导率 仪及第三电磁阀门分别与所述中心控制器相连接;
所述第四电磁阀门安装在所述排浮油管上，所述排浮油管的一端与所述浮 油沉砂池相连通，所述排浮油管的另一端与所述浮油接收池相连通，所述第四 电磁阀门与所述中心控制器相连接;
所述第五电磁阀门安装在所述抽浮油管的上部，所述抽浮油管的下部与所 述浮油接收池的下部相连通，所述浮油接收池的顶部安装有所述第三液位计， 所述第五电磁阀门及第三液位计分别与所述中心控制器相连接。
2.如权利要求1所述的装置，其特征在于，所述无浮油水池及浮油沉砂池 的下部分别设置有曝气头。
3.如权利要求1所述的装置，其特征在于，所述浮油沉砂池中斜板沉淀区 的上部设置有横向射流器。
4.如权利要求1所述的装置，其特征在于，所述第一液位计、第二液位计 及第三液位计均采用超声波液位计。
说明书
一种基于浮油和水的电导率去除废水中浮油及沉砂的装置
技术领域
本实用新型属于废水净化装置技术领域，尤其涉及一种基于浮油和水的电 导率去除废水中浮油及沉砂的装置。
背景技术
浮油类物质通过不同途径进入水中形成含浮油废水。由于其量大面广，且 难于处理的特点使其成为一种危害严重的废水，其来源主要有：石浮油工业中 的石浮油开采和浮油品的加工、提炼、储存及运输;运输工业中洗车，铁路机 务段的洗浮油罐等排放的含浮油废水，机械制造加工过程中产生的轧钢水，润 滑浮油液等以乳化浮油为主的废水，另外餐饮业、纺织业、食品加工业及其他 制造业的废水中也含有大量的浮油类物质。
浮油类物质在水中的存在形式可分为浮油、分散浮油、乳化浮油和溶解浮 油4大类，浮油的浮油珠粒径较大，大于100μm易于浮出水面，形成浮油膜和 浮油层;分散浮油的浮油珠粒径一般为10～100μm，以微小的颗粒悬浮在水中， 不稳定，静置一段时间后往往会形成浮油;乳化浮油是由于水中含有表面活性 剂而形成的，浮油滴粒径极小，一般小于10μm;溶解浮油是一种以化学方式 溶解在水中的浮油，其粒径可以达到几个纳米。
目前，含浮油废水中的浮油、分散浮油和乳化浮油(占整个含浮油量的90% 以上)的处理方式，都是设法使不同状态的浮油浮于水面，然后采用刮浮油装置、 撇浮油装置、吸浮油装置将这些浮油类物质和水分离。
现有技术提供的去浮油装置存在去除浮油时不能严格区别浮油水，特别是 在含浮油量较小的情况下，容易将浮油、水一起去除，即在清除浮油的过程中 同时裹挟大量的水分，使分离出的浮油含有大量的水分;装置较为复杂，不便 于安装于地下，且价格高;维修保养麻烦;不便自动化的问题。
实用新型内容
本实用新型提供了一种基于浮油和水的电导率去除废水中浮油及沉砂的装 置，旨在解决现有技术提供的去浮油装置存在去除浮油时不能严格区别浮油水， 特别是在含浮油量较小的情况下，容易将浮油、水一起去除，即在清除浮油的 过程中同时裹挟大量的水分，使分离出的浮油含有大量的水分;装置较为复杂， 不便于安装于地下，且价格高;维修保养麻烦;不便自动化的问题。
本实用新型的目的在于提供一种基于浮油和水的电导率去除废水中浮油及 沉砂的装置，该装置包括：第一电磁阀门、抽水管、无浮油水池、第一液位计、 中心控制器、第二电磁阀门、排水管、集水管、浮油沉砂池、第二液位计、浮 油区、电导率仪、斜板沉淀区、第三电磁阀门、进水管、污水布水管、排泥管、 沉砂区、第四电磁阀门、排浮油管、浮油接收池、第五电磁阀门、抽浮油管、 第三液位计;
所述第一电磁阀门安装在所述抽水管的上部，所述抽水管的与所述无浮油 水池相连通，所述无浮油水池的顶部安装有所述第一液位计，所述第一电磁阀 门及第一液位计分别与所述中心控制器相连接;
所述中心控制器与所述第二电磁阀门相连接，所述第二电磁阀门安装在所 述排水管上，所述排水管的一端与所述无浮油水池相连通，所述排水管的另一 端上安装有所述集水管，所述集水管安装在所述浮油沉砂池的下部;
所述第二液位计设置在所述浮油区的上部，所述电导率仪设置在所述浮油 区中，所述浮油区设置在所述浮油沉砂池的上部，所述斜板沉淀区设置在所述 浮油沉砂池的中部，所述第三电磁阀门安装在所述进水管的上部，所述进水管 的下部安装有所述污水布水管，所述污水布水管及排泥管设置在所述沉砂区的 中下部，所述沉砂区设置在所述浮油沉砂池的底部，所述第二液位计、电导率 仪及第三电磁阀门分别与所述中心控制器相连接;
所述第四电磁阀门安装在所述排浮油管上，所述排浮油管的一端与所述浮 油沉砂池相连通，所述排浮油管的另一端与所述浮油接收池相连通，所述第四 电磁阀门与所述中心控制器相连接;
所述第五电磁阀门安装在所述抽浮油管的上部，所述抽浮油管的下部与所 述浮油接收池的下部相连通，所述浮油接收池的顶部安装有所述第三液位计， 所述第五电磁阀门及第三液位计分别与所述中心控制器相连接。
进一步，所述无浮油水池及浮油沉砂池的下部分别设置有曝气头。
进一步，所述浮油沉砂池中斜板沉淀区的上部设置有横向射流器。
进一步，所述第一液位计、第二液位计及第三液位计均采用超声波液位计。
本实用新型提供的基于浮油和水的电导率去除废水中浮油及沉砂的装置， 利用浮油和水的电导率相差很大的原理，实时检测位于含浮油废水上部液体的 电导率，根据位于含浮油废水上部液体的电导率与电导率分界值比较的结果， 采取相应的措施分离出水与浮油，即使在废水含浮油量较小的情况下，也能够 将浮油与水进行分离;采用超声波液位计实时监测废水液面的变化，多个电磁 阀门在中心控制器的控制下进行自动开闭，自动化程度较高，结构简单，便于 现场安装，实用性强，维修及保养较为便捷，降低了生产及使用成本，有效地 提高了含浮油废水的净化与分离效率，具有较强的推广与应用价值。
