申请日2012.02.29
公开(公告)日2012.12.05
IPC分类号C02F1/46
摘要
本实用新型公开了一种电催化氧化污水处理装置，它主要解决现有三维电极电催化氧化污水处理装置无法工业化应用的问题。包括：多层网状电催化氧化组件，由多层电极屉叠合而成，每层电极屉内设置有颗粒电极;设置在多层网状电催化氧化组件上的排水组件和进水组件;其中，所述多层电极屉之间装有金属网状电极，还包括为所述金属网状电极供电的双极(可倒极)脉冲电源。使整个装置能够确保产生合理的电场分布和有效的工作电流，并尽可能避免短路电流和旁路电流的发生，使装置具有最高效率和最佳效益。电源的倒极功能，解决了复杂成份污水的阴极结垢问题。
权利要求书
1.一种电催化氧化污水处理装置，其特征在于，包括：
多层网状电催化氧化组件，由多层绝缘的电极屉(1)叠合而成，每层电极屉(1)内设置有颗粒电极(15);
设置在多层网状电催化氧化组件上的排水组件和进水组件;
其中，所述多层电极屉(1)之间装有金属网状电极(4)。
2.根据权利要求1所述的电催化氧化污水处理装置，其特征在于，还包括：为所述金属网状电极(4)供电的电源(5)。
3.根据权利要求1所述的电催化氧化污水处理装置，其特征在于，所述的每层电极屉(1)包括：
带有多个相互隔离的空间单元的屉框(16);
分别装入在所述屉框(16)的多个空间单元(11)内多个颗粒电极单元;以及分别安装在已装有多个颗粒电极单元(17)的屉框(1)的底部和/或顶部的绝缘网(12)。
4.根据权利要求3所述的电催化氧化污水处理装置，其特征在于，所述的颗粒电极单元(17)包括：
具有多个网格的颗粒电极格栅(14);
填充在所述颗粒电极格栅(14)的每个网格内的多种不同导电率 的颗粒电极(15)。
5.根据权利要求4所述的电催化氧化污水处理装置，其特征在于，所述的颗粒电极格栅(14)的每个网格内填充的颗粒电极的体积占网格内总体积的70%-80%。
6.根据权利要求1所述的电催化氧化污水处理装置，其特征在于，所述的金属网状电极(4)包括：
钛基涂层网状阳极和钛基涂层网状阴极;其中
钛基涂层金属网状阳极与钛基涂层网状阴极间隔设置在多层电极屉(1)之间，并留有在电极屉(1)外侧的端头。

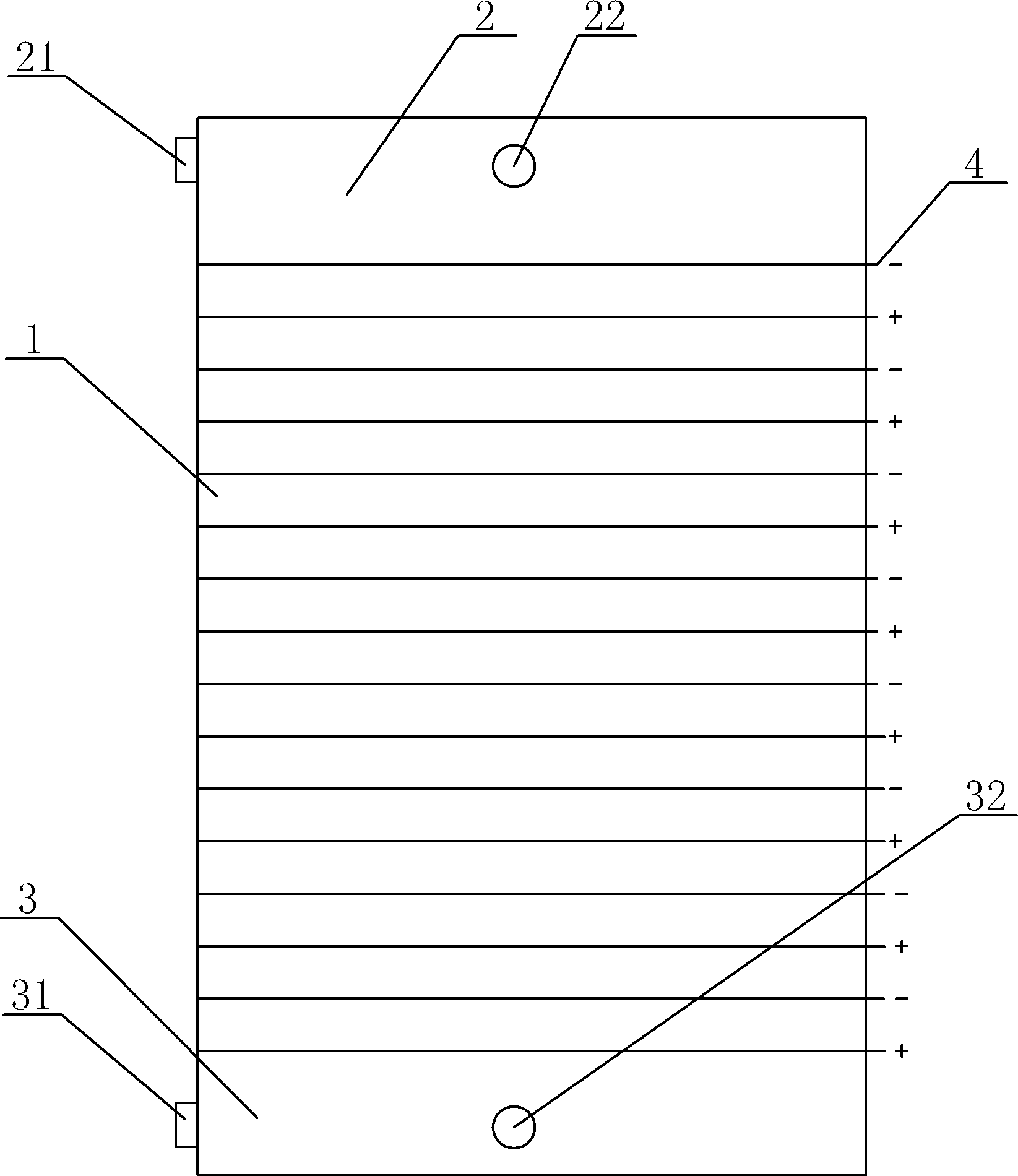

7.根据权利要求6所述的电催化氧化污水处理装置，其特征在于，所述的排水组件包括设置在多层网状电催化氧化组件上的排水槽(2)，以及设置在排水槽上(2)的排水管(21)和排气管(22);
所述的进水组件包括设置在多层网状电催化氧化组件下侧的进水槽(3)，以及设置在进水槽(3)上的进水管(31)和进气管(32)。
8.根据权利要求2所述的电催化氧化污水处理装置，其特征在于，所述的电源(5)为可倒极的双极脉冲电源。
说明书
一种电催化氧化污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种工业用电催化 氧化污水处理装置。
背景技术
现有用于污水处理的电催化氧化技术兼具氧化、还原、中和、凝 聚、气浮等多种功能，可适用于多种难处理水质，可在常温常压下工 作，能耗低，在处理过程中不添加任何药物，不产生新的污染物质， 大幅度减少了污泥量，可以和其它工艺技术配合达到综合治理的目 的，被称为环境友好型新技术。尤其是近年来三维电极理论的出现大 幅度提高了处理能力，进一步降低了能耗，显示出了强大的生命力。 但是，多年来尽管各种学术论文，实验装置和小型工业化装置不断出 现，但至今仍未大规模应用于工业化污水处理系统，究其原因，还是 因为工业应用的基础理论，工艺水平，装置结构，造价成本，维护使 用等诸方面尚未达到工业应用的要求。
发明内容
本实用新型的主要目的在于提供一种电催化氧化污水处理装置， 它主要解决现有三维电极电催化氧化污水处理装置无法工业化应用 的问题。
本实用新型提供了一种电催化氧化污水处理装置，包括：
多层网状电催化氧化组件，由多层电极屉叠合而成，每层电极屉 内设置有颗粒电极;
设置在多层网状电催化氧化组件上的排水组件和进水组件;
其中，所述多层电极屉之间装有金属网状电极。
其中，还包括：为所述金属网状电极供电的电源。
优选地，所述的每层电极屉包括：
带有多个相互隔离的空间单元的屉框;
分别装入在所述屉框的多个空间单元内多个颗粒电极单元;以及
分别安装在已装有多个颗粒电极单元的屉框的底部和/或顶部的 绝缘网。
另外，所述的颗粒电极单元包括：
具有多个网格的颗粒电极格栅;
填充在所述颗粒电极格栅的每个网格内的多种不同导电率的具 有催化功能的颗粒电极。
其中，所述的颗粒电极格栅的每个网格内填充的颗粒电极的体积 占每个网格内总体积70%-80%。
另外，所述的金属网状电极包括：
钛基涂层金属网状阳极和钛基涂层金属网状阴极;其中
钛基涂层金属网状阳极与钛基涂层金属网状阴极间隔设置在多 层屉之间，并留有在屉外侧的端头。
所述的排水组件包括设置在多层网状电催化氧化组件上的排水 槽，以及设置在排水槽上的排水管和排气管;
所述的进水组件包括设置在多层网状电催化氧化组件下侧的的 下进水槽，以及设置在下进水槽上的进水管和进气管。
其中，所述的电源为可倒极的双极脉冲电源。
与现有技术相比较，本实用新型的有益效果在于：
1、本实用新型通过设置有多层带有颗粒电极的网状电催化氧化 组件，并在电极屉之间安装金属网状电极;使整个装置能够确保产生 合理的电场分布和有效的工作电流，并尽可能避免短路电流和旁路电 流的发生，使装置具有最高效率和最佳效益。
2、本实用新型中电极屉包括多个相互隔离的空间单元，以及装 入其内的颗粒电极单元和安装在屉框的底部和/或顶部的绝缘网。结 构合理、安装简单、维护方便、造价相对低廉、效率更高、能耗更低， 使三维电催化氧化技术具备了工业化应用的条件。
3、本实用新型使用的电源是双极(可倒极)高频脉冲直流电源，根 据不同处理水质，采用不同的占空比，以大幅度降低能耗，减缓阳极 钝化。双极(可倒极)高频脉冲直流电源的倒极功能，解决了复杂成 份污水的阴极结垢问题。
