申请日2012.02.29
公开(公告)日2012.11.21
IPC分类号B01D24/24; B01D17/022; B01D24/46
摘要
本实用新型提供了一种油田污水破板结过滤罐，包括罐体(1)，罐体(1)上部开有进水口(2)，下部开有出水口(3);罐体(1)内从上到下装有滤料层(4)和垫料层(5);所述的滤料层(4)上方横向还装有滤料破板结装置(6)，该装置包括与罐体(1)固定连接的多块钢板(7)。本实用新型在过滤罐中滤料上部加装由多块钢板制成的破板结装置，这样在反冲洗阶段，滤料被反冲洗水抬升，经过钢板时，大块的板结滤料会被钢板切割破碎，同时在反冲洗水的作用下，粉碎恢复到原有的颗粒状态，恢复之前的粘附能力，提高过滤效率。
权利要求书

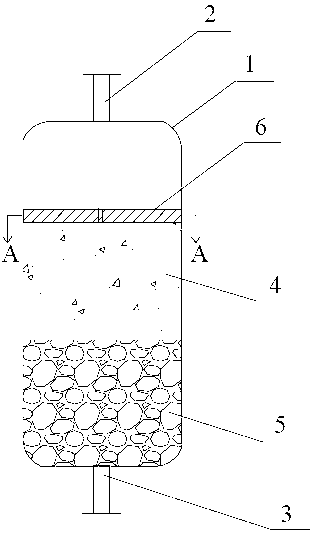

1.一种油田污水破板结过滤罐，包括罐体(1)，罐体(1)上部开有进水口(2)，下部开有出水口(3);罐体(1)内从上到下装有滤料层(4)和垫料层(5)，其特征在于：所述的滤料层(4)上方横向还装有滤料破板结装置(6)，该装置包括与罐体(1)固定连接的多块钢板(7)。
2.根据权利要求1的所述的油田污水破板结过滤罐，其特征在于：所述的钢板(7)为四块，呈十字型排列。
说明书
油田污水破板结过滤罐
技术领域
本实用新型涉及的是过滤罐，特别是一种油田污水破板结过滤罐。
背景技术
随着油田开发的不断深入，原油含水不断上升，采油污水处理已成为注水开发油田的重要工作。目前，对于油田污水的处理多采用过滤罐，通过滤料对污水进行过滤，使油或者悬浮杂质粘附到滤料上，从而达到污水净化的目的。但这种过滤罐使用时间一长，就会因为滤料上粘附有太多的杂质而造成滤料板结，粘附杂质的能力下降，过滤效率降低。此时，需要对过滤罐进行反冲洗，即从过滤罐下方的出水口进水，反向冲洗滤料，杂质从上方的进水口排出。此种方法在一定程度上可以去除滤料上粘附的杂质，但如果遇到滤料板结严重的情况，此种方法的效果也并不理想。因此，滤料板结成为了影响过滤罐过滤效率最严重的问题，需要发明一种能够防止滤料板结的油田污水过滤罐。
发明内容
本实用新型的目的是提供了一种油田污水破板结过滤罐，解决现有的油田污水过滤罐滤料容易板结，导致过滤效率降低的问题。
本实用新型通过以下技术方案来实现：油田污水破板结过滤罐，包括罐体，罐体上部开有进水口，下部开有出水口;罐体内从上到下装有滤料层和垫料层;所述的滤料层上方横向还装有滤料破板结装置，该装置包括与罐体固定连接的多块钢板。
所述的钢板为四块，呈十字型排列。
采用上述技术方案的积极效果：本实用新型在过滤罐中滤料上部加装由多块钢板制成的破板结装置，这样在反冲洗阶段，滤料被反冲洗水抬升，经过钢板时，大块的板结滤料会被钢板切割破碎，同时在反冲洗水的作用下，粉碎恢复到原有的颗粒状态，恢复之前的粘附能力，提高过滤效率。
