申请日2013.11.05
公开(公告)日2014.04.23
IPC分类号C02F11/12
摘要
本实用新型公开了一种用于污泥烘干机的电子温度调节器，包括桥式整流电路、单向可控硅、稳压二极管、二极管、电容、MOS管、可变电阻、第一电位器、第二电位器、第一电阻、第二电阻、第三电阻、第四电阻和第五电阻，所述桥式整流电路的第一交流输入端和第二交流输入端分别为第一交流电源输入端和第二交流电源输入端，所述桥式整流电路的负极输出端分别与负载的第一端和所述第一电阻的第一端连接，负载的第二端与所述单向可控硅的阳极连接。本实用新型用于污泥烘干机的电子温度调节器的工作稳定性高、不易出现故障，并且反应灵敏度高。
权利要求书
1.一种用于污泥烘干机的电子温度调节器，其特征在于：包括桥式整流电 路、单向可控硅、稳压二极管、二极管、电容、MOS管、可变电阻、第一电位器、 第二电位器、第一电阻、第二电阻、第三电阻、第四电阻和第五电阻，所述桥 式整流电路的第一交流输入端和第二交流输入端分别为第一交流电源输入端和 第二交流电源输入端，所述桥式整流电路的负极输出端分别与负载的第一端和 所述第一电阻的第一端连接，负载的第二端与所述单向可控硅的阳极连接，所 述单向可控硅的阴极分别与所述桥式整流电路的正极输出端、所述稳压二极管 的正极、所述第五电阻的第一端、所述电容的第一端和所述可变电阻的第一端 连接，所述单向可控硅的控制极分别与所述第五电阻的第二端、所述MOS管的 漏极和所述第五电阻的第二端连接，所述MOS管的栅极分别与所述第一电位器 的第一端、所述第一电位器的滑动端、所述电容的第二端和所述二极管的负极 连接，所述二极管的正极分别与所述可变电阻的第二端和所述第二电位器的第 一端连接，所述第一电位器的第二端与所述第三电阻的第一端连接，所述第三 电阻的第二端分别与所述第一电阻的第二端和所述第二电阻的第一端连接，所 述第二电阻的第二端分别与所述稳压二极管的负极、所述第四电阻的第一端、 所述第二电位器的第二端和所述第二电位器的滑动端连接，所述第四电阻的第 二端与所述MOS管的源极连接。
说明书
用于污泥烘干机的电子温度调节器
技术领域
本实用新型涉及一种电子温度调节器，尤其涉及一种用于污泥烘干机的电 子温度调节器。
背景技术
电子温度调节器广泛的使用到各行各业的温度调节装置当中，目前所采用 的电子温度调节器普遍存在着反应不够灵敏，并且容易出现故障的问题。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种不易出现故障并且 反应灵敏的用于污泥烘干机的电子温度调节器。
本实用新型通过以下技术方案来实现上述目的：

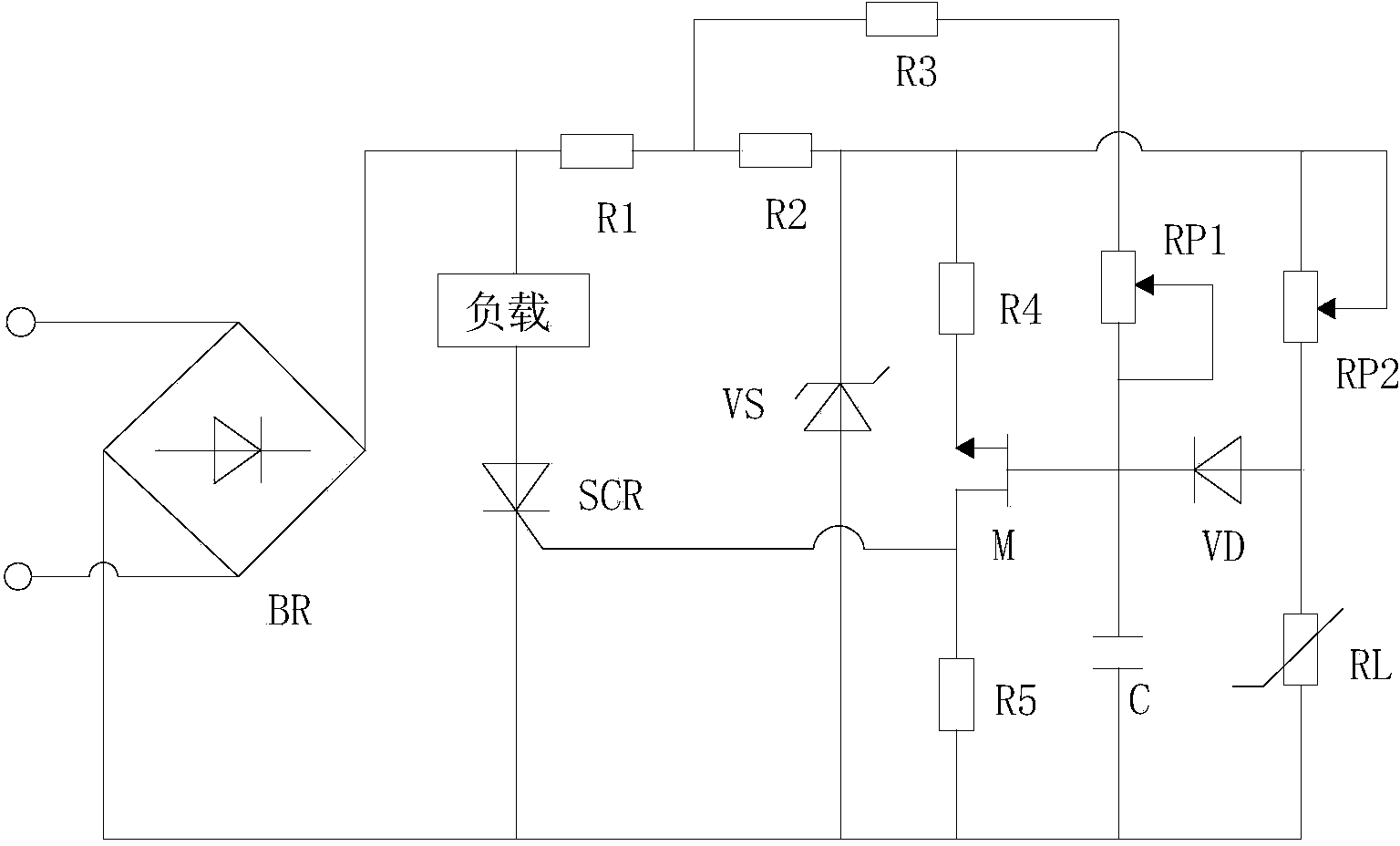

一种用于污泥烘干机的电子温度调节器，包括桥式整流电路、单向可控硅、 稳压二极管、二极管、电容、MOS管、可变电阻、第一电位器、第二电位器、第 一电阻、第二电阻、第三电阻、第四电阻和第五电阻，所述桥式整流电路的第 一交流输入端和第二交流输入端分别为第一交流电源输入端和第二交流电源输 入端，所述桥式整流电路的负极输出端分别与负载的第一端和所述第一电阻的 第一端连接，负载的第二端与所述单向可控硅的阳极连接，所述单向可控硅的 阴极分别与所述桥式整流电路的正极输出端、所述稳压二极管的正极、所述第 五电阻的第一端、所述电容的第一端和所述可变电阻的第一端连接，所述单向 可控硅的控制极分别与所述第五电阻的第二端、所述MOS管的漏极和所述第五 电阻的第二端连接，所述MOS管的栅极分别与所述第一电位器的第一端、所述 第一电位器的滑动端、所述电容的第二端和所述二极管的负极连接，所述二极 管的正极分别与所述可变电阻的第二端和所述第二电位器的第一端连接，所述 第一电位器的第二端与所述第三电阻的第一端连接，所述第三电阻的第二端分 别与所述第一电阻的第二端和所述第二电阻的第一端连接，所述第二电阻的第 二端分别与所述稳压二极管的负极、所述第四电阻的第一端、所述第二电位器 的第二端和所述第二电位器的滑动端连接，所述第四电阻的第二端与所述MOS 管的源极连接。
本实用新型的有益效果在于：
本实用新型用于污泥烘干机的电子温度调节器的工作稳定性高、不易出现 故障，并且反应灵敏度高。
