申请日2013.11.05
公开(公告)日2014.04.02
IPC分类号G01K1/02
摘要
本实用新型公开了一种用于工业污泥处理的超温报警器，包括温度传感器、第一电位器、第二电位器、第一二极管、第二二极管、第一电容、第二电容、第三电容、第一电阻、第二电阻、第三电阻、第四电阻、第一反相器、第二反相器、第三反相器和第四反相器，电压输入端分别与所述第一电位器的第一端、所述第一电位器的滑动端、所述第二电位器的第一端和所述第二电位器的滑动端连接，所述第一电位器的第二端与所述第一电阻的第一端连接。本实用新型用于工业污泥处理的超温报警器的结构简单、温度检测精确，并且报警的准确度高。
权利要求书

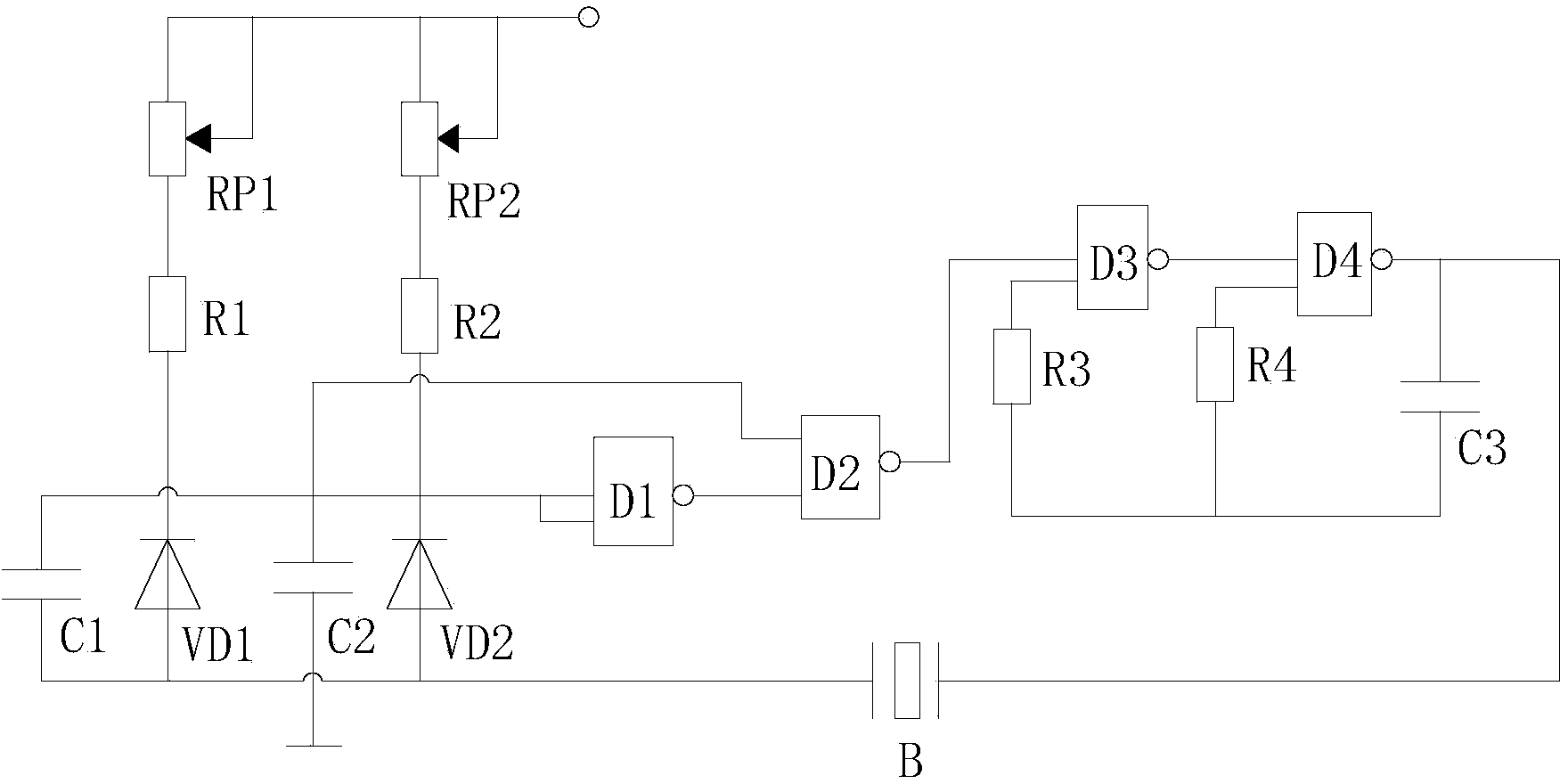

1.一种用于工业污泥处理的超温报警器，其特征在于：包括温度传感器、 第一电位器、第二电位器、第一二极管、第二二极管、第一电容、第二电容、 第三电容、第一电阻、第二电阻、第三电阻、第四电阻、第一反相器、第二反 相器、第三反相器和第四反相器，电压输入端分别与所述第一电位器的第一端、 所述第一电位器的滑动端、所述第二电位器的第一端和所述第二电位器的滑动 端连接，所述第一电位器的第二端与所述第一电阻的第一端连接，所述第二电 位器的第二端与所述第二电阻的第一端连接，所述第一电阻的第二端与所述第 一二极管的负极连接，所述第二电阻第二端与所述第二二极管的负极连接，所 述第一二极管的正极分别与所述第一电容的第一端、所述第二二极管的正极和 所述温度传感器的第一端连接，所述第一电容的第二端分别与所述第一反相器 的第一输入端和所述第一反相器的第二输入端连接，所述第一反相器的输出端 与所述第二反相器的第一输入端连接，所述第二反相器的第二输入端与所述第 二电容的第一端连接，所述第二电容的第二端接地，所述第二反相器的输出端 与所述第三反相器的第一输入端连接，所述第三反相器的第二输入端与所述第 三电阻的第一端连接，所述第三电阻的第二端分别与所述第四电阻的第一端和 所述第三电容的第一端连接，所述第三反相器的输出端与所述第四反相器的第 一输入端连接，所述第四反相器的第二输入端与所述第四电阻的第二端连接， 所述第四反相器的输出端分别与所述第三电容的第二端和所述温度传感器的第 二端连接。
说明书
用于工业污泥处理的超温报警器
技术领域
本实用新型涉及一种超温报警器，尤其涉及一种用于工业污泥处理的超温 报警器。
背景技术
超温报警器广泛应用到各个领域中，超温报警器能够做到在检测温度超过 设定的值室发出报警，可避免由于超温所造成的危害，目前在工业污泥处理中 大多未采用超温报警器，在一定程度上对工业污泥的处理造成影响。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种结构简单、并且检 测与报警精确度高的用于工业污泥处理的超温报警器。
本实用新型通过以下技术方案来实现上述目的：
一种用于工业污泥处理的超温报警器，包括温度传感器、第一电位器、第 二电位器、第一二极管、第二二极管、第一电容、第二电容、第三电容、第一 电阻、第二电阻、第三电阻、第四电阻、第一反相器、第二反相器、第三反相 器和第四反相器，电压输入端分别与所述第一电位器的第一端、所述第一电位 器的滑动端、所述第二电位器的第一端和所述第二电位器的滑动端连接，所述 第一电位器的第二端与所述第一电阻的第一端连接，所述第二电位器的第二端 与所述第二电阻的第一端连接，所述第一电阻的第二端与所述第一二极管的负 极连接，所述第二电阻第二端与所述第二二极管的负极连接，所述第一二极管 的正极分别与所述第一电容的第一端、所述第二二极管的正极和所述温度传感 器的第一端连接，所述第一电容的第二端分别与所述第一反相器的第一输入端 和所述第一反相器的第二输入端连接，所述第一反相器的输出端与所述第二反 相器的第一输入端连接，所述第二反相器的第二输入端与所述第二电容的第一 端连接，所述第二电容的第二端接地，所述第二反相器的输出端与所述第三反 相器的第一输入端连接，所述第三反相器的第二输入端与所述第三电阻的第一 端连接，所述第三电阻的第二端分别与所述第四电阻的第一端和所述第三电容 的第一端连接，所述第三反相器的输出端与所述第四反相器的第一输入端连接， 所述第四反相器的第二输入端与所述第四电阻的第二端连接，所述第四反相器 的输出端分别与所述第三电容的第二端和所述温度传感器的第二端连接。
本实用新型的有益效果在于：
本实用新型用于工业污泥处理的超温报警器的结构简单、温度检测精确， 并且报警的准确度高。
