申请日2012.01.21
公开(公告)日2013.07.24
IPC分类号C02F103/42; C02F9/04
摘要
本发明提出一种浴池污水回用处理系统，包括絮凝反应器，毛发聚集器，预处理器，精密处理器，氧化分解器组成;本装置独有的精处理结合氧化分解工艺，改变了传统工艺设备仅靠投加杀菌剂、絮凝剂和简单过滤获得处理水这一现象，由于受传统工艺条件和技术性能制约，传统工艺出水水质和化学药品投加量都得不到有效的保证，致使运行成本居高且产水水质易波动变化，往往达不到回用要求;采用本文所列新的工艺，较传统的工艺比较，具有产水水质好、质量稳定、可靠等诸多优点。特别适用于各洗浴中心、澡堂、游泳馆等高耗水行业的场所。
权利要求书
1.一种浴池污水回用处理系统，包括絮凝反应器，毛发聚集器，预处理器，精密处理器，氧化分解器。
2.根据权利要求1所述的一种浴池污水回用处理系统，其特征在于：所述设备组件可为立式或卧式结构。
3.根据权利要求1、2所述的一种浴池污水回用处理系统，其特征在于：所述絮凝反应器内部设置静态管道混合装置。
4.根据权利要求1、2所述的一种浴池污水回用处理系统，其特征在于：所述毛发聚集器可为不锈钢、碳钢、玻璃钢材质。
5.根据权利要求1、2所述的一种浴池污水回用处理系统，其特征在于：所述预处理器可为多重滤料过滤器。
6.根据权利要求1、2所述的一种浴池污水回用处理系统，其特征在于：所述精密处理器主要采用膜处理装置，可为陶瓷、UF、NF或RO滤膜。
7.根据权利要求1、2所述的一种浴池污水回用处理系统，其特征在于：所述氧化分解器为核心处理单元，内部含混合塔装置，其材质为耐腐蚀性工程塑料。
8.根据权利要求1、2、3、4、5、6、7所述的一种浴池污水回用处理系统，其特征在于：设备可为一体式或分体式结构。
说明书
一种浴池污水回用处理系统
技术领域
本发明专利涉及一种浴池污水回用处理系统。
背景技术
目前，传统设备仅靠投加杀菌剂、絮凝剂和简单过滤获得处理水这一工艺，由于受传统工艺条件和技术性能制约，传统工艺出水水质和化学药品投加量都得不到有效的保证，致使设备运行成本居高且产水水质易波动变化，往往达不到回用要求。
发明内容
本发明专利的目的在于提供一种在实际应用中，运行成本低、出水水质安全可靠的一种浴池污水回用处理系统。
为达到上述目的，本发明采用以下技术方案予以实现：一种浴池污水回用处理系统，包括絮凝反应器，毛发聚集器，预处理器，精密处理器，氧化分解器。本装置可为一体式或分体式结构;由于本装置独有的精处理加氧化分解工艺，改变了传统型工艺操作繁琐且产水往往达不到要求这一现象，由于运行过程中不再需要添加大量的杀菌剂，从而大大降低了设备操作的便捷性和实际运行成本;特别适用于各洗浴中心、澡堂、游泳馆等高耗水行业的场所。

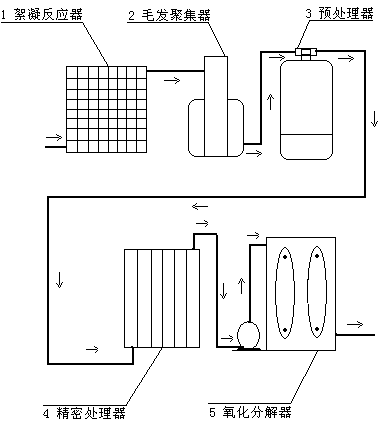

其特征在于：一种浴池污水回用处理系统，包括絮凝反应器，毛发聚集器，预处理器，精密处理器，氧化分解器。絮凝反应器可将水中的分散性的颗粒物质结成大团的絮凝体，从而更容易被后级处理装置截留并排出设备。毛发聚集器能去除原水中遗留的不宜分解和滤除的毛发及塑料制品等物质。预处理器可为多介质过滤器或者根据原水水质情况及对回用水水质要求情况选择不同的过滤介质。精密处理器的过滤精度在0.01-0.0001微米，可彻底去除水中99%以上的细菌、病毒、微生物、胶体、肉眼可见的颗粒物质等，使净化水质基本满足回用要求。氧化分解器采用强力氧化降解最新技术，内部含高压混合塔装置，以充分彻底的杀灭水中100%的残留细菌、病毒、微生物，能使出水水质完全达到回用要求。
