申请日2012.01.21
公开(公告)日2012.10.03
IPC分类号F23K5/00; C02F3/28
摘要
本实用新型涉及一种污水站的沼气回收利用装置，包括污水站中用于回收污水的污水池，其特征在于：所述污水池上开口设置有遮住上开口的罩体，所述罩体经管道与引风机进气端相连接以使将污水池产生的沼气排送，所述引风机出气端经管道与蒸汽锅炉相连接以使将沼气用于蒸汽锅炉的燃烧，该装置将污水池产生的沼气收集，使其不再无组织扩散，并且用于蒸汽锅炉的燃烧，可以节约能源的损耗。
权利要求书

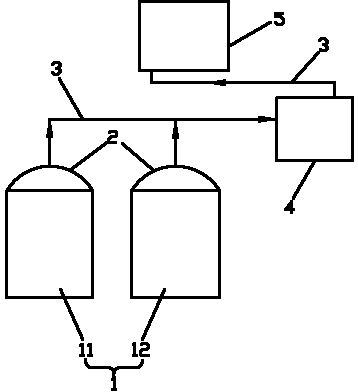

1.一种污水站的沼气回收利用装置，包括污水站中用于回收污水的污水池，其特征在于：所述污水池上开口设置有遮住上开口的罩体，所述罩体经管道与引风机进气端相连接以使将污水池产生的沼气排送，所述引风机出气端经管道与蒸汽锅炉相连接以使将沼气用于蒸汽锅炉的燃烧。
2.根据权利要求1所述的污水站的沼气回收利用装置，其特征在于：所述污水池包括调节池和厌氧池。
3.根据权利要求1所述的污水站的沼气回收利用装置，其特征在于：所述罩体为断面呈拱形的玻璃钢盖板。
说明书
污水站的沼气回收利用装置
技术领域
本实用新型涉及一种污水站的沼气回收利用装置，适用于纺织行业。
背景技术
在纺织行业的污水站的污水池中，可以产生大量的沼气，沼气是一种环保型的燃料，它的燃烧产生对大自然的污染的气体较少，而蒸汽锅炉燃烧使用的燃料一般为煤，而煤的燃烧会产生大量的污染气体，如：二氧化硫;所以，将污水池产生的沼气进行回收再利用是一种很可行的方式，可以节约燃料的支出。
发明内容
本实用新型的目的在于提供一种污水站的沼气回收利用装置，该装置将污水池产生的沼气收集，使其不再无组织扩散，并且用于蒸汽锅炉的燃烧，可以节约能源的损耗。
本实用新型的特征在于：一种污水站的沼气回收利用装置，包括污水站中用于回收污水的污水池，其特征在于：所述污水池上开口设置有遮住上开口的罩体，所述罩体经管道与引风机进气端相连接以使将污水池产生的沼气排送，所述引风机出气端经管道与蒸汽锅炉相连接以使将沼气用于蒸汽锅炉的燃烧。
进一步地，上述污水池包括调节池和厌氧池。
再进一步的，上述罩体为断面呈拱形的玻璃钢盖板。
本实用新型的优点：结构设计的简单，可以将污水池产生的沼气收集，使其不再无组织扩散，并且用于蒸汽锅炉的燃烧，避免使用不可再生的资源用于蒸汽锅炉的燃烧，可以节约能源的损耗，同时减少了二氧化硫的排放。
