申请日2012.08.08
公开(公告)日2013.02.13
IPC分类号C02F9/14; C02F1/52; C02F3/34; B01D53/78
摘要
本实用新型公开了一种新型污水处理塔，包括絮凝池、沉淀池、灭菌池、降解池和碱液池，所述絮凝池上设置有污水进口，絮凝池正下方为降解池与灭菌池，所述沉淀池分别与降解池和灭菌池连通;所述降解池通过连接管与絮凝池上方的碱液池连通;所述降解池与沉淀池之间的隔板及絮凝池的底板均与水平面呈α度角。该新型污水处理塔的降解池中的微生物能够快速的分解掉污水中的有机物，灭菌池将污水中的细菌和微生物经分解后排放到外界，避免了污水排放之后污染周边的水资源;碱液池中溶液能够充分地吸收微生物分解有机物产生的带有臭味的气体，避免了排放的气体污染周边的空气。
权利要求书

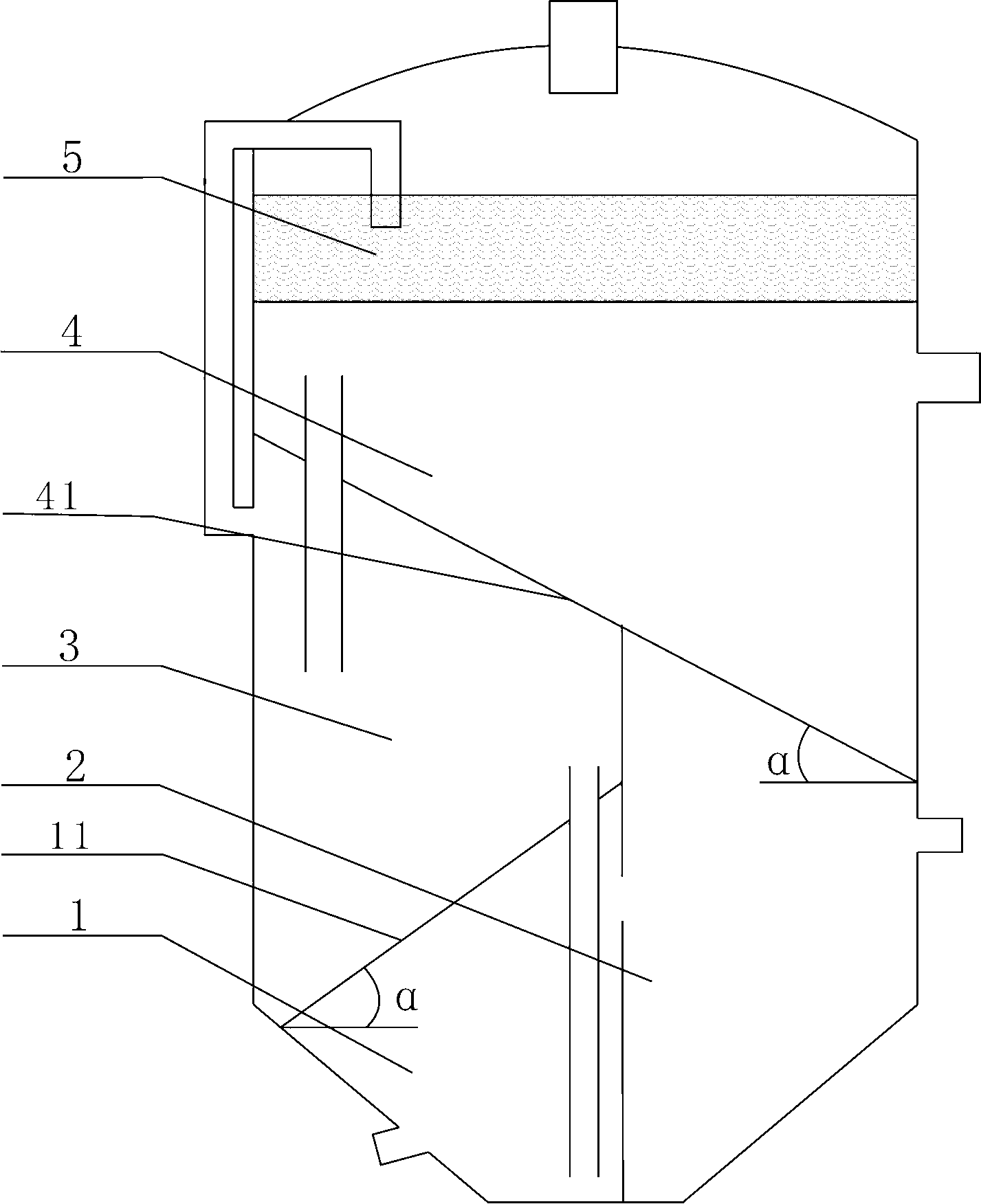

1.一种新型污水处理塔，包括絮凝池(4)、沉淀池(1)，所述絮凝池(4)上设置有污水进口;其特征在于：还包括灭菌池(2)、降解池(3)和碱液池(5)，所述絮凝池(4)正下方为降解池(3)与灭菌池(2)，所述沉淀池(1)分别与降解池(3)和灭菌池(2)连通;所述降解池(3)通过连接管与絮凝池(4)上方的碱液池(5)相连通;所述降解池(3)与沉淀池(1)之间的隔板(11)及絮凝池(4)的底板(41)均与水平面呈α度角。
2.根据权利要求1所述的新型污水处理塔，其特征在于：所述降解池(3)内部设置有微生物培养基。
3.根据权利要求1或2所述的新型污水处理塔，其特征在于：所述α度角设置在10~45°之间。
说明书
一种新型污水处理塔
技术领域
本实用新型涉及污水处理领域，尤其涉及一种新型污水处理塔。
背景技术
随着城市人口的增加和工农业生产的发展，工业污水和城市生活用水的排放量也在日益增加，远远超过了环境的自净能力，为此处理污水的各种设备应运而生。现有技术中的污水处理塔大多只能对污水进行去除泥沙的操作，但生活或工业中排放的污水中却含有大量的有机物和细菌，若是不对污水中的有机物进行分解和灭菌处理，直接排放到外界会严重污染环境，甚至污染周边水源。
实用新型内容
针对现有技术中的上述不足，本实用新型提供了一种降低环境负荷并能实现高效处理污水的新型污水处理塔。
为了达到上述发明目的，本实用新型采用的技术方案为提供一种新型污水处理塔，包括絮凝池、沉淀池，所述絮凝池上设置有污水进口;其特征在于：还包括灭菌池、降解池和碱液池，所述絮凝池正下方为降解池与灭菌池，所述沉淀池分别与降解池和灭菌池连通;所述降解池通过连接管与絮凝池上方的碱液池连通;所述降解池与沉淀池之间的隔板及絮凝池的底板均与水平面呈α度角。
进一步地，所述降解池内部设置有微生物培养基，培养基能够源源不断地补充微生物，提高了降解池对污水的处理能力。
进一步地，所述α度角设置在10~45°之间，保证了絮凝池中的悬浮物与絮凝剂有充分的反应时间及降解池中微生物对有机物的充分分解。
综上所述，本实用新型的有益效果为：该新型污水处理塔的降解池中的微生物能够快速的分解掉污水中的有机物及灭菌池将污水中的细菌和微生物经进行分解后排放到外界，避免了污水排放之后污染周边的水源;碱液池中溶液能够充分的吸收微生物分解有机物产生的带有臭味的气体，避免了排放的气体污染周边的空气。
