申请日2012.08.08
公开(公告)日2013.02.13
IPC分类号C02F9/14
摘要
本实用新型公开了一种结构改进的污水处理罐，包括罐体，所述罐体包括上罐体和下罐体，上罐体上设置有污水进口和纯净水出口;所述罐体被隔板分割成顶部相连通的沉淀室、生物降解室、灭菌室和净化室四个腔室;所述生物降解室内设置有微生物培养基。该结构改进的污水处理罐的罐体的分体式设计，方便长时间使用后清理罐体内部的污垢或对内部腐蚀的地方进行补修;生物降解室内部设置的微生物培养基可以源源不断的补充微生物，保证了生物降解室对污水的降解能力。
权利要求书

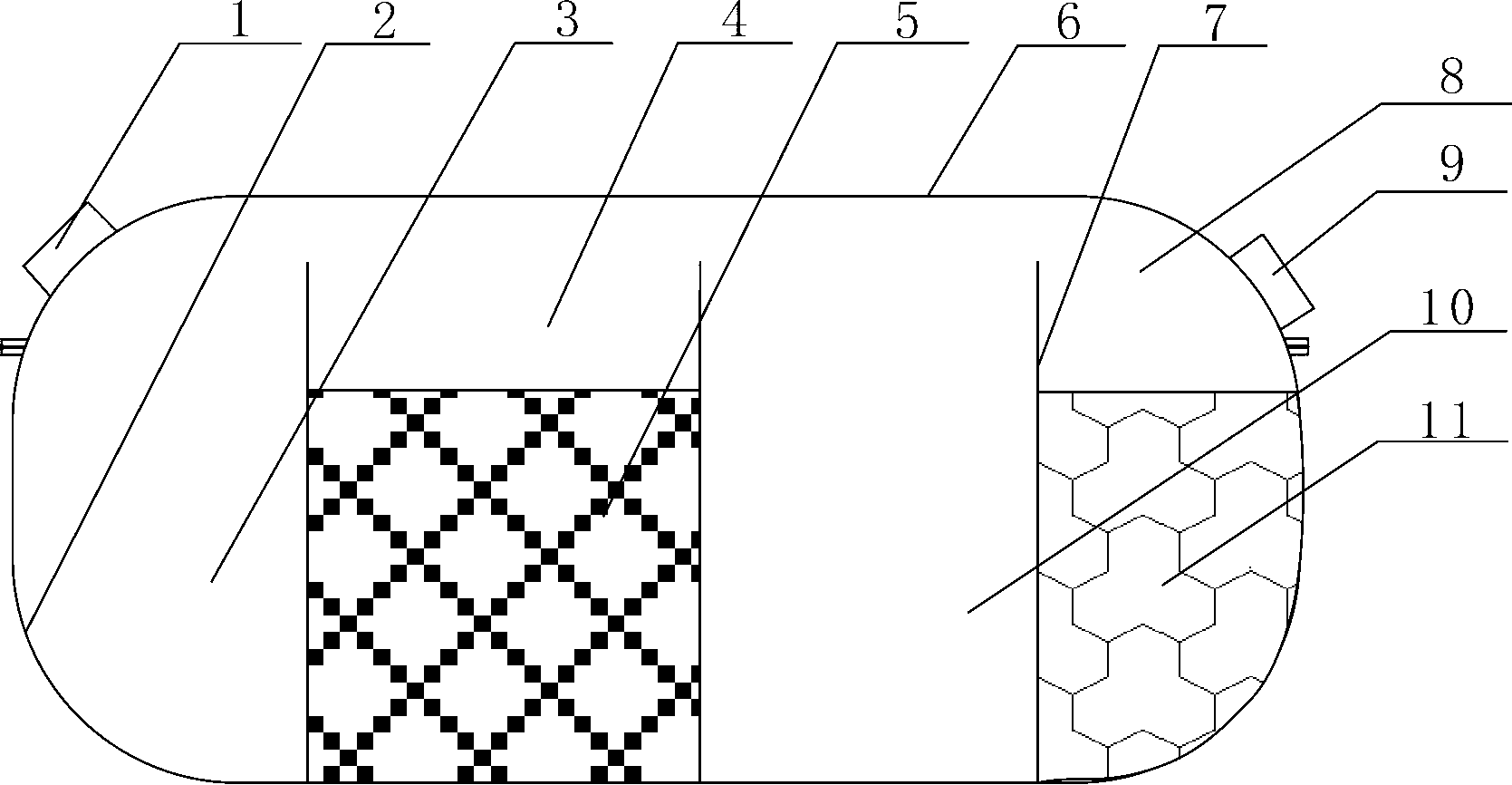

1.一种结构改进的污水处理罐，包括罐体，其特征在于：所述罐体包括上罐体(6)和下罐体(2)，所述上罐体(6)上设置有污水进口(1)和纯净水出口(9);所述罐体被隔板(7)分割成顶部相连通的沉淀室(3)、生物降解室(4)、灭菌室(10)和净化室(8)四个腔室;所述生物降解室(4)内设置有微生物培养基(5)。
2.根据权利要求1所述的结构改进的污水处理罐，其特征在于：所述净化室(8)内堆砌有鹅卵石(11)。
3.根据权利要求1所述的结构改进的污水处理罐，其特征在于：所述上罐体(6)和下罐体(2)相接触的端面设置有密封圈。
4.根据权利要求1或2所述的结构改进的污水处理罐，其特征在于：所述沉淀室(3)正上方的上罐体(6)上开设有除污口。
说明书
一种结构改进的污水处理罐
技术领域
本实用新型涉及污水处理领域，特别是一种结构改进的污水处理罐。
背景技术
随着城市人口的增加和工农业生产的发展，工业污水和城市生活用水的排放量也在日益增加，远远超过了环境的自净能力，为此处理污水的各种设备应运而生。现有技术中常用来处理污水的罐体为整体式设计，在长期使用过程中，罐体内部会积累大量的污垢或是出现局部腐蚀等现象;罐体内部设置的降解室，在处理一定量污水后内部的微生物会随着污水进入下一个腔体，使得微生物溶度降低而影响污水的降解能力。
实用新型内容
针对现有技术中的上述不足，本实用新型提供了一种内部设置有微生物培养基的分体式污水处理罐。
为了达到上述发明目的，本实用新型采用的技术方案为提供一种结构改进的污水处理罐，包括罐体，所述罐体包括上罐体和下罐体，所述上罐体上设置有污水进口和纯净水出口;所述罐体被隔板分割成顶部相连通的沉淀室、生物降解室、灭菌室和净化室四个腔室;所述生物降解室内设置有微生物培养基。
优选地，所述净化室内堆砌有鹅卵石，可以提高处理后水质的纯净度。
优选地，所述上罐体和下罐体相接触的端面设置有密封圈，可以避免污水泄漏到外界中去。
优选地，所述沉淀室正上方的上罐体上开设有除污口，方便清理沉淀室内部沉积的污泥。
本实用新型的有益效果为：该结构改进的污水处理罐罐体的分体式设计，方便长时间使用后清理罐体内部的污垢及对内部腐蚀的地方进行补修;生物降解室内部设置的微生物培养基可以源源不断地补充微生物，保证了生物降解室对污水的降解能力。
