申请日2012.08.08
公开(公告)日2013.01.30
IPC分类号B04B1/20; C02F11/12; B04B11/02; B04B7/08
摘要
本实用新型提供的用于钢厂高炉瓦斯污泥处理系统的大处理量污泥脱水卧螺离心机，由机架，安装在机架上的离心机旋转体，和由液压马达差速器和液压站装置构成的液压系统组成，所述离心机旋转体包括转鼓，安装在转鼓内的螺旋，位于转鼓大端上的进料装置，所述进料装置的进料管延伸进螺旋内，转鼓设有直段与锥段，所述直段大端设有液相出口，锥段末端设有排渣口，转鼓的半锥角设定为6-10°，液压马达差速器的扭矩为5000~20500N·m。本实用新型在转鼓的半锥角等结构方面的改进，使其可适应对钢厂高炉污泥的脱水处理，解决处理量小等问题，达到规定的分离效果，从而为钢厂高炉瓦斯污泥处理系统提供一种大处理量污泥脱水卧螺离心机。
权利要求书
1.用于钢厂高炉瓦斯污泥处理系统的大处理量污泥脱水卧螺离心机，由机架，安装在机架上的离心机旋转体，和由液压马达差速器和液压站装置构成的液压系统组成，所述离心机旋转体包括转鼓，安装在转鼓内的螺旋，位于转鼓大端上的进料装置，所述进料装置的进料管延伸进螺旋内，所述转鼓设有直段与锥段，所述直段大端设有液相出口，锥段末端设有排渣口，其特征在于：所述转鼓的半锥角设定为6-10°，所述液压马达差速器的扭矩为5000~20500N·m。
2.根据权利要求1所述的离心机，其特征在于：所述液压马达差速器的差速根据污泥负载进行变化，液压马达在恒扭矩或恒差速下运行。
说明书
用于钢厂高炉瓦斯污泥处理系统的大处理量污泥脱水卧螺离心机
技术领域
本实用新型属于环保处理设备技术领域，具体涉及一种用于钢厂高炉瓦斯污泥处理系统的大处理量污泥脱水卧螺离心机。
背景技术
随着我国污水处理厂的大量兴建，污水处理技术的不断完善和提高，污泥的处理处置已成为污水厂设计、运行必须优先考虑的重要环节。污泥脱水设备在市政生活污水、河水、工业污水等行业已得到广泛的应用，但钢铁行业的高炉瓦斯系统污泥，因其比重较大、黏度高等原因，脱水问题一直未能很好的解决。
普通卧式螺旋离心机虽然在城市生活污水、工业废水、水厂排泥水等行业得以广泛应用，却难于在钢铁行业高炉污泥脱水系统的工况下进行有效的工作。目前国内在此系统主要采用带式压滤机和板框机脱水，板框机由于存在诸多问题，已趋于淘汰，而带式压滤机也存在不少问题：一、滤带磨损严重，需经常更换;二、由于高炉瓦斯泥含有部分油，易堵塞滤带，需要消耗更多清洗水;三、需要消耗大量PAM药剂，日常运行费用高;四、结构为半敞开式，造成环境二次污染。
钢铁行业的研究人员一直在试图将卧螺离心机用于钢厂高炉瓦斯污泥脱水，但由于没有根据高炉瓦斯污泥特性对卧螺离心机进行合理的结构改进，难以适用钢厂高炉瓦斯污泥的脱水，出现处理量小等问题，因此这种尝试未获成功。
实用新型内容
本实用新型专利的目的在于针对卧螺离心机存在的现有技术问题，在转鼓的半锥角等结构方面的改进，使其可适应对钢厂高炉污泥的脱水处理，解决处理量小等问题，达到规定的分离效果，从而为钢厂高炉瓦斯污泥处理系统提供一种新型的大处理量污泥脱水卧螺离心机。

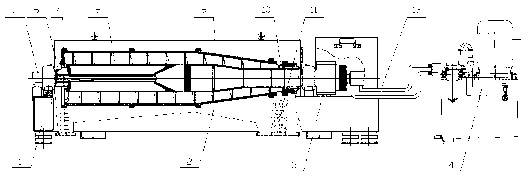

本实用新型提供的用于钢厂高炉瓦斯污泥处理系统的大处理量污泥脱水卧螺离心机，由机架，安装在机架上的离心机旋转体，和由液压马达差速器和液压站装置构成的液压系统组成，所述离心机旋转体包括转鼓，安装在转鼓内的螺旋，位于转鼓大端上的进料装置，所述进料装置的进料管延伸进螺旋内，所述转鼓设有直段与锥段，所述直段大端设有液相出口，锥段末端设有排渣口，其特征在于：所述转鼓的半锥角设定为6-10°，所述液压马达差速器的扭矩为5000~20500N·m。
本实用新型降低转鼓半锥角至6-10°，缓解螺旋地瞬间推动力，进而可进一步解决由于浓度高而造成的堵料问题。
液压马达差速器采用大扭距的液压马达差速器, 扭距为5000~20500N·m，该液压马达差速器的差速可根据污泥负载进行变化，液压马达可在恒扭矩或恒差速下运行，差速自动反馈调节、推料功率自动补偿，固渣在机内不仅受离心压力，而且转鼓锥段还受到固渣离心分力和螺叶推料的双向挤压以保证得到恒定和更干的固渣。采用小尺寸的液压差速器不仅使螺旋不易发生堵料，保证离心机稳定运行和良好的分离效果，更主要是还提高了固渣的处理量。
本实用新型还具有的诸多优点，如密闭处理，无二次污染，结构简单，占地空间少等优点。
