申请日2012.04.10
公开(公告)日2012.08.01
IPC分类号A01K63/04
摘要

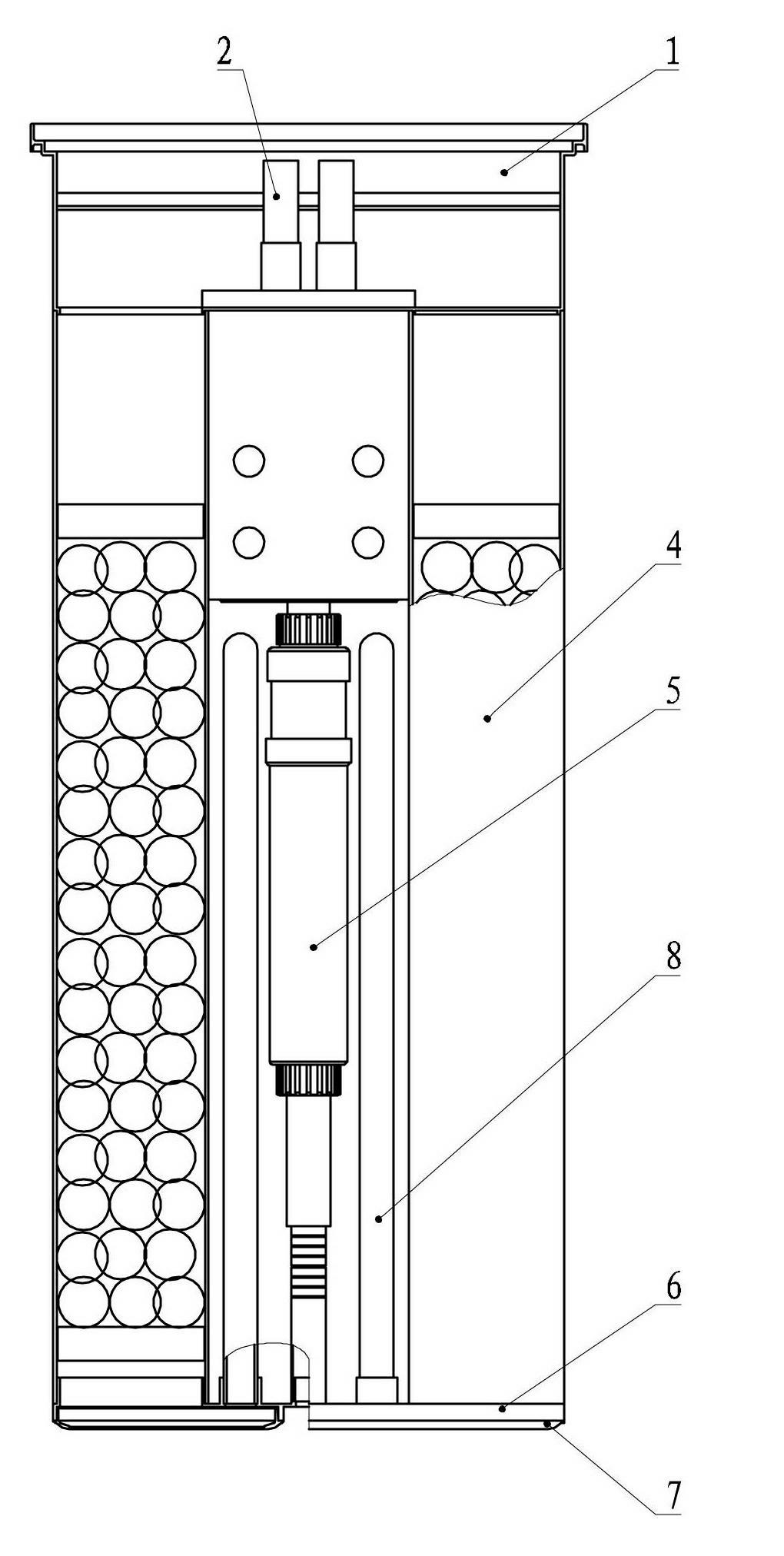

本发明提供的鱼缸的水处理装置，有水泵[8]、过滤槽[1]、过滤单元[4]以管路连接而成;还有底座[6、7]，所说过滤单元壳体下端的水出口安装在底座的过滤单元安装管口上，底座上还有鱼缸进水管安装管口[c]，底座内有连通管连接两管口，鱼缸进水管出口在鱼缸水体上层;水泵安装在过滤单元一侧，水泵吸入口设置在底座上;所说过滤槽安装在过滤单元上方，过滤槽底部有管口与过滤单元壳体上端的水进口连接，水泵出口经上水管[2]连接到过滤槽中过滤介质之上。与现有技术相比，本发明结构紧凑，安装和维修都非常方便。
权利要求书
1.一种鱼缸的水处理装置，有水泵、过滤槽、过滤单元以管路连接而成，过滤单元有筒状壳体，壳体上端为水进口，下端为水出口;其特征是还有底座，所说过滤单元壳体下端的水出口安装在底座的过滤单元安装管口上，底座上还有鱼缸进水管安装管口，底座内有连通管连接两管口，鱼缸进水管出口在鱼缸水体上层;水泵安装在过滤单元一侧，水泵吸入口设置在底座上;所说过滤槽安装在过滤单元上方，过滤槽底部有管口与过滤单元壳体上端的水进口连接，水泵出口经上水管连接到过滤槽中过滤介质之上。
2.如权利要求1所述的鱼缸的水处理装置，其特征是所说过滤单元壳体上下端各以管接口与过滤槽底部的管口和底座顶部的管口进行对口插接。
3.如权利要求2所述的鱼缸的水处理装置，其特征是所说过滤单元有两件，两个过滤单元分别位于过滤槽两端的下方。
4.如权利要求1所述的鱼缸的水处理装置，其特征是所说水泵吸入口是底座上的管口和经管口与底座外连通的通道，水泵进口上有与吸入口在底座的管口之间对口插接的管件。
5.如权利要求4所述的鱼缸的水处理装置，其特征是所说水泵进口上的管件中还安装有紫外线杀菌装置。
6.如权利要求1或2或3或4或5所述的鱼缸的水处理装置，其特征是所说底座是由上下两个盘状零件相合构成的盒状部件，所说与过滤单元、鱼缸进水管和水泵连接的管口布置在上一个盘状零件的底部，上下两个盘状零件相合的边围在与过滤单元、鱼缸进水管连接的管口外。
说明书
鱼缸的水处理装置
技术领域
本发明涉及的是一种鱼缸的水处理装置。
背景技术
为了减少换水量并向水生动物提供合适的水环境，目前的鱼缸都配备有 水处理装置。鱼缸的水处理装置有多种结构形式，其中一种是设置在鱼缸本 身上的，如中国实用新型专利CN201120248902.9水族箱水过滤装置“有一平 放的过滤槽和分别安装在过滤槽两端的潜水泵和出水管，还有一个过滤单元 接在出水管上，所说过滤单元有轴线为上下方向的筒状外壳，外壳下端有出 水口;所说过滤单元内自上而下填装生化球、陶瓷环和活性炭。”但这种结构 水循环系统结构分散使整体体积较大，使安装不便并不利于鱼缸整洁。
发明内容
针对上述不足，本发明就是要提供一种结构集约安装方便的鱼缸的水处 理装置。
本发明提供的鱼缸的水处理装置，有水泵、过滤槽、过滤单元以管路连 接而成，过滤单元有筒状壳体，壳体上端为水进口，下端为水出口;还有底 座，所说过滤单元壳体下端的水出口安装在底座的过滤单元安装管口上，底 座上还有鱼缸进水管安装管口，底座内有连通管连接两管口，鱼缸进水管出 口在鱼缸水体上层;水泵安装在过滤单元一侧，水泵吸入口设置在底座上; 所说过滤槽安装在过滤单元上方，过滤槽底部有管口与过滤单元壳体上端的 水进口连接，水泵出口经上水管连接到过滤槽中过滤介质之上。
本发明提供的鱼缸的水处理装置，将过滤槽、过滤单元按上下方位组装， 同时水泵也安装在过滤单元一侧，水泵吸入口及过滤单元向鱼缸供水管的接 头均设置在底座上，将鱼缸进水管的出口连接到鱼缸上层是避免水处理装置 进出水短流和因污水在下由泵吸入而净水排放在上而利于水体循环。与现有 技术相比，本发明结构紧凑，安装和维修都非常方便。本发明以底座在下安 装在鱼缸内一侧，可简单放置或以吸盘依附在壁上或吊装在顶上，简洁而方 便、不影响对鱼的观赏和不破坏鱼缸美观。
所说过滤单元壳体上下端各以管接口与过滤槽底部的管口和底座顶部的 管口进行对口插接;所说过滤单元有两件，两个过滤单元分别位于过滤槽两 端的下方，以扩大过滤面积，提高鱼缸水处理能力。
所说水泵吸入口是底座上的管口和经管口与底座外连通的通道，水泵进 口上有与吸入口在底座的管口之间对口插接的管件，使安装更加方便。所说 水泵进口上的管件中还安装有紫外线杀菌装置。
所说底座是由上下两个盘状零件相合构成的盒状部件，所说与过滤单元、 鱼缸进水管和水泵连接的管口布置在上一个盘状零件的底部，上下两个盘状 零件相合的边围在与过滤单元、鱼缸进水管连接的管口外。即盒状底座的面 板大于盒体，盒体所在范围内的面板上设置有过滤单元和鱼缸进水管所连接 的管口，而盒体所在范围外的面板上设置有水泵进口管接口，则盒体内是过 滤单元和鱼缸进水管之间的连通管面盒体以外部分的底座是水泵吸入口。
