申请日2012.04.13
公开(公告)日2013.01.02
IPC分类号C02F11/12; B65G49/00
摘要
本实用新型公开了一种污泥精确计量自动输送混合系统，包括横置的第一螺旋输送机，第一螺旋输送机的机体上设有一个进料口和两个出料口，进料口位于两出料口之间，两出料口的下方各设一料仓，两料仓均设有液位计。本实用新型是一种减少占地面积，配料准确度高的污泥精确计量自动输送混合系统。
权利要求书
1. 一种污泥精确计量自动输送混合系统，其特征在于：包括横置的第一螺旋输送机，第一螺旋输送机的机体上设有一个进料口和两个出料口，进料口位于两出料口之间，两出料口的下方各设一料仓，两料仓均设有液位计。
2. 如权利要求1所述的一种污泥精确计量自动输送混合系统，其特征在于：两料仓内各设一搅拌机。
3. 如权利要求2所述的一种污泥精确计量自动输送混合系统，其特征在于：第一螺旋输送机由电机驱动，电机通过控制电路与中央处理单元连接，两液位计均与中央处理单元连接，搅拌机的搅拌电机通过另一控制电路也与中央处理单元信号连接。
4. 如权利要求1-3任一项所述的一种污泥精确计量自动输送混合系统，其特征在于：所述液位计为超声波液位计。
5. 如权利要求4所述的一种污泥精确计量自动输送混合系统，其特征在于：所述料仓上方均设有混料机，混料机也与中央处理单元连接。
6. 如权利要求5所述的一种污泥精确计量自动输送混合系统，其特征在于：所述第一螺旋输送机的上方设有用于进料的第二螺旋输送机，第二螺旋输送机的出料口与第一螺旋输送机的进料口对应设置。
7. 如权利要求6所述的一种污泥精确计量自动输送混合系统，其特征在于：所述第一、第二螺旋输送机均为无轴螺旋输送机。
8. 如权利要求7所述的一种污泥精确计量自动输送混合系统，其特征在于：所述中央处理单元为PLC。
9.如权利要求8所述的一种污泥精确计量自动输送混合系统，其特征在于：混料机上方均设有计重仓，计重仓设有与所述PLC连接的称重传感器，计重仓的出口设有与PLC连接的电动阀板。
说明书
一种污泥精确计量自动输送混合系统
技术领域
本实用新型涉及污泥处理领域，尤其是一种污泥精确计量自动输送混合系统。
背景技术
随着城市的发展，环境保护的地位也日趋重要。随着城市污水处理率提高而导致污泥产量大幅增长，也使得污泥的处理问题更为突出。污泥由于含有浓缩的无机、有机污染物，还含有大量的病原体和多种重金属元素，因此，必须对污泥进行妥善处理。目前，干化+焚烧、干化+土地和建材利用是污泥处理处置的主要工艺手段，这一过程中需要对污泥输送、搅拌，但是对污泥输送、计量、搅拌这一环节，目前的常用设备均为卧式结构，占地面积大，并且计量不准确。
实用新型内容
本实用新型的目的是提供一种减少占地面积，配料准确度高的污泥精确计量自动输送混合系统。

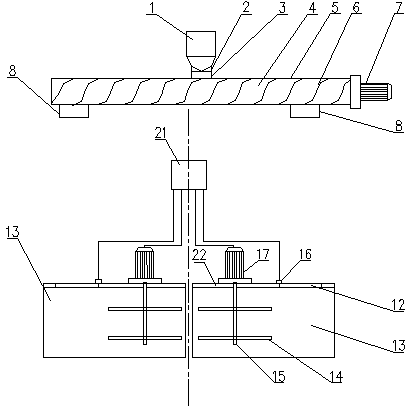

为实现上述目的，本实用新型采用如下技术方案：一种污泥精确计量自动输送混合系统，包括横置的第一螺旋输送机，第一螺旋输送机的机体上设有一个进料口和两个出料口，进料口位于两出料口之间，两出料口的下方各设一料仓，两料仓均设有液位计。
两料仓内各设一搅拌机。
第一螺旋输送机由电机驱动，电机通过控制电路与中央处理单元连接，两液位计均与中央处理单元连接，搅拌机的搅拌电机通过另一控制电路也与中央处理单元信号连接。
所述液位计为超声波液位计。
所述料仓上方均设有混料机，混料机也与中央处理单元连接。
所述第一螺旋输送机的上方设有用于进料的第二螺旋输送机，第二螺旋输送机的出料口与第一螺旋输送机的进料口对应设置。
所述第一、第二螺旋输送机均为无轴螺旋输送机。
所述中央处理单元为PLC。
混料机上方均设有计重仓，计重仓设有与所述PLC连接的称重传感器，计重仓的出口设有与PLC连接的电动阀板。
本实用新型的有益效果为：1.螺旋输送机与料仓为立式结构，减少占地面积。2.污泥从第二、第一螺旋输送机到最后的料仓均靠重力下落，所以可减低能耗，减少投资。3.采用超声波液位计、混料机可使计量、配料精确度高。4.整机采用PLC控制，自动化程度高。5.整机结构紧凑，减少操作人员。
