申请日2012.06.16
公开(公告)日2013.02.27
IPC分类号B02C18/06; F04D29/00; B02C18/18
摘要
本实用新型提供了新型污水泵的切割装置，属于水泵技术领域。它解决了现有污水泵中切割刀因卡死则会导致电机过载;无法粉碎较大颗粒需停机清理等问题。本新型污水泵的切割装置，泵体上设置有进水口及出水口，泵体内腔的切割刀安装在驱动电机转轴上，切割刀的下侧固定有切割盘，泵体上的进水口位于切割盘的下侧，切割盘与切割刀间隙配合，本实用新型具有粉碎效果好、结构简单、使用寿命长等优点。
权利要求书

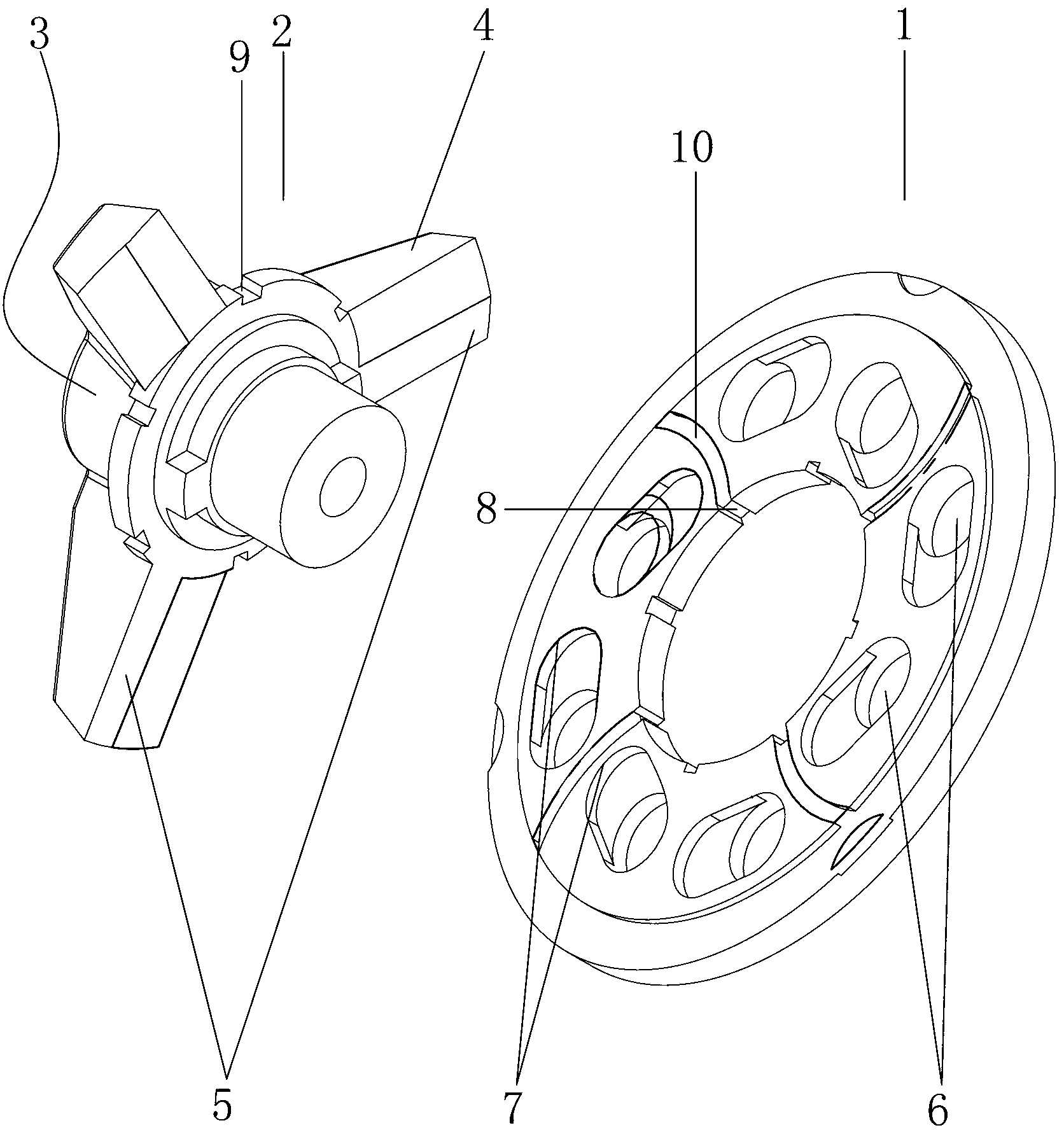

1.新型污水泵的切割装置，泵体上设置有进水口及出水口，泵体内腔的切割刀(2)安装在驱动电机转轴上，切割刀(2)的下侧固定有切割盘(1)，泵体上的进水口位于切割盘(1)的下侧，其特征在于：所述的切割盘(1)与切割刀(2)间隙配合，所述的切割刀(2)是：在与电机转轴相固连的切割刀座(3)的外周均布有两个以上的刀片(4)，刀片(4)的刀刃(5)设置在刀片(4)同一侧的底平面上，刀刃(5)旋转区域的切割盘(1)上周向均布有进水孔(6)，刀片(4)底平面一侧的进水孔(6)上设有切割刃(7)，所述的刀片(4)的刀刃与切割刃间隙配合。
2.根据权利要求1所述的新型污水泵的切割装置，其特征在于：所述的刀片(4)在切割刀座(3)上呈放射性的设置有三个。
3.根据权利要求1所述的新型污水泵的切割装置，其特征在于：所述的切割盘(1)上设置有切割刀座(3)的底部插入的中心孔，切割盘(1)上周向均布有自中心孔向外延伸的弧形导流槽(10)，中心孔的内壁上轴向设置有与弧形导流槽(10)连通的直槽，相邻两刀片(4)之间的切割刀座(3)的圆柱面上轴向设置有周向均布的通槽。
说明书
新型污水泵的切割装置
技术领域
本实用新型属于水泵技术领域，特指一种新型污水泵的切割装置。
背景技术
通常在处理城市污水时，是采用污水泵进行输送，由于城市污水中常含有纤维、纸屑等固体颗粒的介质，这种易缠绕或聚束的纤维物，容易造成泵流道的堵塞，泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅，给城市生活和环保带来严重的影响，因此，污水泵的抗堵性和可靠性是污水处理中的重要因素。
目前，市面上存在着几种具有切割功能的污水泵，其切割装置基本是为一通过电机带动旋转的切割刀，该切割刀与一具有进水孔的刀盘相互配合从而粉碎杂质，但这种结构存在一些不足：一是杂质虽不易进入到泵流道内，但某些易缠绕的纤维物容易造成切割刀与刀盘之间产生卡死，若切割刀因卡死则会导致电机过载等损坏，二是这种结构的刀盘上设置穿孔作为进水孔，因此容易发生较大颗粒杂物直接将进水孔堵塞而切割刀无法将其粉碎的情况，导致工作的性能降低，需要停机清理，工作效率不能得到保证。
发明内容
本实用新型的目的是提供了粉碎效果好、工作稳定可靠的新型污水泵的切割装置。
本实用新型的目的是这样实现的：新型污水泵的切割装置，泵体上设置有进水口及出水口，泵体内腔的切割刀安装在驱动电机转轴上，切割刀的下侧 固定有切割盘，泵体上的进水口位于切割盘的下侧，其特征在于：所述的切割盘与切割刀间隙配合，所述的切割刀是：在与电机转轴相固连的切割刀座的外周均布有两个以上的刀片，刀片的刀刃设置在刀片同一侧的底平面上，刀刃旋转区域的切割盘上周向均布有进水孔，刀片底平面一侧的进水孔上设有切割刃，所述的刀片的刀刃与切割刃间隙配合。
本实用新型在切割盘上周向均匀布有进水孔，通过刀片的刀刃与进水孔上的切割刃相互间隙配合，旋转刀片对泵入的水中杂物进行粉碎，经过粉碎后的污水里不存在较大体积的固体杂质，故粉碎效果好，结构简单且工作稳定可靠。
在上述的新型污水泵的切割装置，所述的刀片在切割刀座上呈放射性的设置有三个。
在上述的新型污水泵的切割装置，所述的切割盘上设置有切割刀座的底部插入的中心孔，切割盘上周向均布有自中心孔向外延伸的弧形导流槽，中心孔的内壁上轴向设置有与弧形导流槽连通的直槽，相邻两刀片之间的切割刀座的圆柱面上轴向设置有周向均布的通槽。
本实用新型相比现有技术突出且有益的技术效果是：
1、本实用新型的在污水泵工作过程中可将吸至污水泵进水口附近的树枝、杂草等通过切割刀与切割盘的配合粉碎杂物，不会堵塞污水泵的进水口，被抽出的污水里不存在较大体积的固体杂质，方便下一步的污水处理。
2、本实用新型解决了现有污水泵容易造成卡死停机清理的问题，还可确保电机的使用寿命。
3、本实用新型的结构简单，工作稳定可靠，使用寿命长，适用于各种污水 泵。
