申请日2012.04.18
公开(公告)日2013.03.06
IPC分类号C02F1/40
摘要
本实用新型涉及压力除油罐的技术领域，公开了聚结填料卧式压力除油罐，包括卧状放置的容器，所述容器内设有多层可对含油污水进行油水分离的聚结填料板，所述聚结填料板沿所述容器轴向相间设置，所述容器上设有可向所述容器内部两侧布水的进水分布器，所述进水分布器一端置于所述容器内，另一端延伸至所述容器外。本实用新型中的除油罐的容器的轴向设有多层聚结填料板，其可提高对含油污水的油水分离效率，有效的去除含油污水中的悬浮物，对含油污水的处理效率高，且进水分布器可以向容器的两侧均匀布水，在满足处理量和运输尺寸的前提下，可大大减少容器的外形尺寸，进而减低含油污水处理装置的建造时间、建造成本以及占地面积。
权利要求书
1.聚结填料卧式压力除油罐，包括卧状放置的容器，其特征在于，所述容 器内设有多层可对含油污水进行油水分离的聚结填料板，所述聚结填料板沿所 述容器轴向相间设置，所述容器上设有可向所述容器内部两侧布水的进水分布 器，所述进水分布器一端置于所述容器内，另一端延伸至所述容器外。
2.如权利要求1所述的聚结填料卧式压力除油罐，其特征在于，所述聚结 填料板为与所述容器轴向垂直的平板式聚结填料板或矩阵式聚结填料板。
3.如权利要求1所述的聚结填料卧式压力除油罐，其特征在于，所述进水 分布器包括一端置于所述容器内且另一端延伸至所述容器外的空心管，所述空 心管两侧壁分别设有多个连通所述空心管内部的出水管。
4.如权利要求1所述的聚结填料卧式压力除油罐，其特征在于，所述容器 下端设有可将含油污水中的污泥排出所述容器外的积砂斗，所述积砂斗一端置 于所述容器内，另一端延伸出所述容器外，其内设有可喷射三维水流的冲砂喷 头。
5.如权利要求4所述的聚结填料卧式压力除油罐，其特征在于，所述容器 上端设有可将含油污水中的油液排出所述容器外的排油斗，所述排油斗一端置 于所述容器内，另一端延伸出所述容器外。
6.如权利要求5所述的聚结填料卧式压力除油罐，其特征在于，所述除油 罐还包括可控制所述排油斗运作的控制元件。
7.如权利要求1至6任一项所述的聚结填料卧式压力除油罐，其特征在于， 所述聚结填料板包括多个呈斜线状布置的填料板单元，多个所述填料板单元之 间以及多个所述填料板单元与所述容器内壁之间具有间隙。
8.如权利要求1至6任一项所述的聚结填料卧式压力除油罐，其特征在于， 所述聚结填料板包括多个呈矩形状布置的填料板单元，多个所述填料板单元之 间以及多个所述填料板单元与所述容器内壁之间具有间隙。
9.如权利要求1至6任一项所述的聚结填料卧式压力除油罐，其特征在于， 所述聚结填料板包括多个呈对称且分别朝对称中心倾斜布置的填料板单元，多 个所述填料板单元之间以及多个所述填料板单元与所述容器内壁之间具有间 隙。
10.含油污水处理装置，其特征在于，包括权利要求1～9任一项所述的聚 结填料卧式压力除油罐。
说明书
聚结填料卧式压力除油罐和含油污水处理装置
技术领域
本实用新型涉及卧式压力除油罐的技术领域，尤其涉及聚结填料卧式压力除油罐以及包括该聚结填料卧式压力除油罐的含油污水处理装置。
背景技术
在石油、石化等行业中，含油污水的处理是必不可少的设施，其中，压力式斜板除油罐是不可缺少的含油污水的处理设备。含油污水中的油滴、悬浮物是处理的对象，各种含油污水处理装置围绕除油和除悬浮物这两个功能进行处理。含油污水在重力的作用下，油滴、悬浮物从水中分离的过程，称为沉降分离。
压力斜板除油罐，是在一定的操作压力下，在沉降罐内装设斜板组或填料的除油装置，其基本原理是浅层沉淀，即在其它条件相同时，池深越浅，越能缩短浮升时间，除油效率越高，其具有分离效率高、含油污水停留时间短以及容积小等优点。
目前，污水处理流程中，常用的压力斜板除油罐有立式和卧式两大类，其中，立式压力斜板除油罐采用的是立式拱顶罐，其是在常压操作，存在处理量大以及占地大等缺陷;卧式压力斜板除油罐，既可以在常压下操作也可以带压操作，其多采用侧向流斜板组，具有处理效率高、体积小以及投资低等优点。但是针对海上石油以及陆上油田，尤其是对运输尺寸具有限制的油田，卧式压力斜板除油罐存在以下的缺陷：如在一定处理量的情况下，如果卧式压力除油罐的尺寸超过限制，为了满足运输尺寸，采取减小单罐尺寸，增加除油罐数量的措施，这样做的同时，也增加了建造时间、项目费用以及装置占地等等。
实用新型内容
本实用新型的目的在于提供聚结填料卧式压力除油罐，旨在解决现有技术中卧式压力除油罐的尺寸受限制以致建造时间长、费用高以及占地面积大等问题。

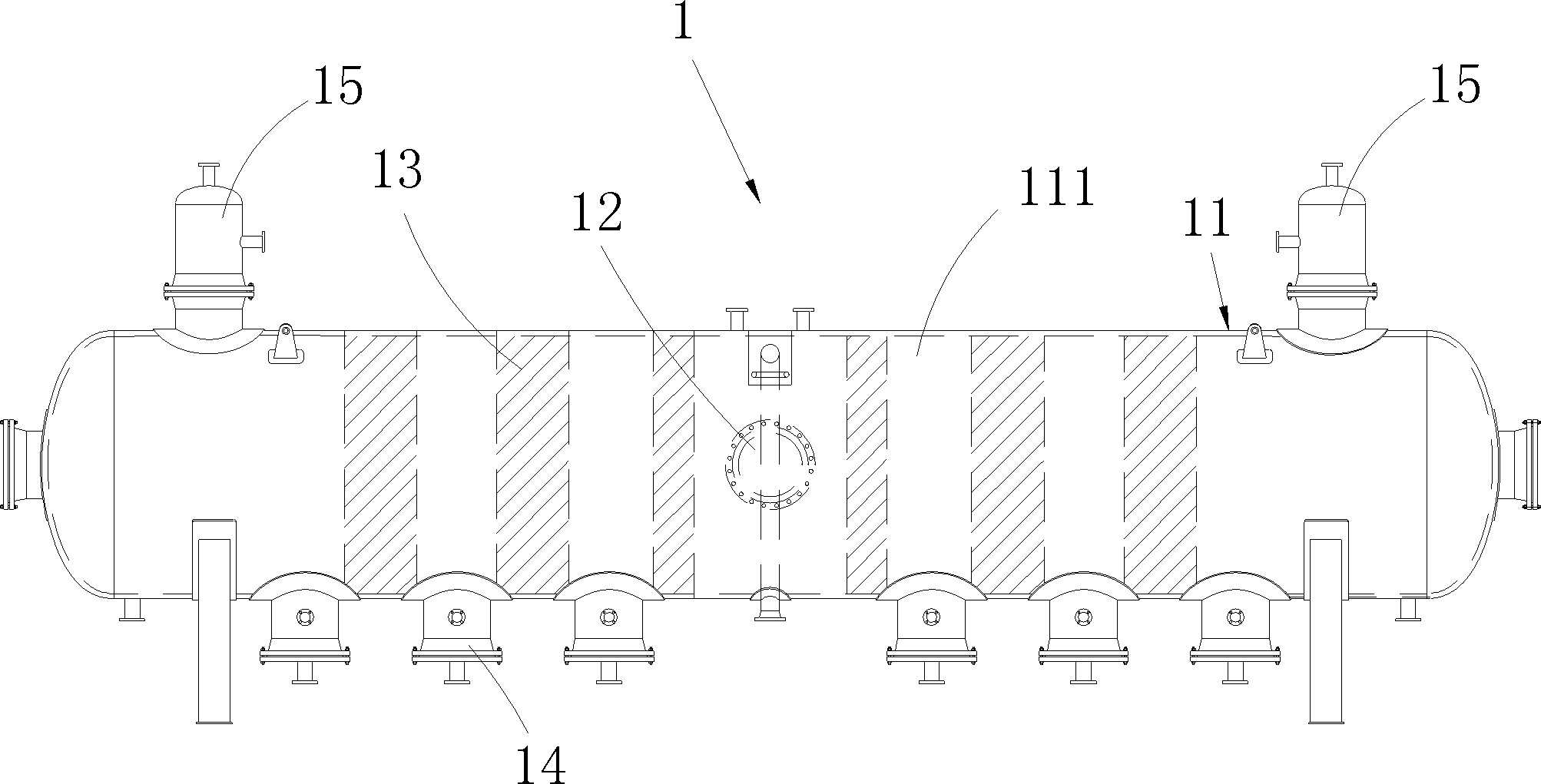

本实用新型是这样实现的，聚结填料卧式压力除油罐，包括卧状放置的容器，所述容器内设有多层可对含油污水进行油水分离的聚结填料板，所述聚结填料板沿所述容器轴向相间设置，所述容器上设有可向所述容器内部两侧布水的进水分布器，所述进水分布器一端置于所述容器内，另一端延伸至所述容器外。
进一步地，所述聚结填料板为与所述容器轴向垂直的平板式聚结填料板或矩阵式聚结填料板。
进一步地，所述进水分布器包括一端置于所述容器内且另一端延伸至所述容器外的空心管，所述空心管两侧壁分别设有多个连通所述空心管内部的出水管。
进一步地，所述容器下端设有可将含油污水中的污泥排出所述容器外的积砂斗，所述积砂斗一端置于所述容器内，另一端延伸出所述容器外，其内设有可喷射三维水流的冲砂喷头。
进一步地，所述容器上端设有可将含油污水中的油液排出所述容器外的排油斗，所述排油斗一端置于所述容器内，另一端延伸出所述容器外。
进一步地，所述除油罐还包括可控制所述排油斗运作的控制元件。
进一步地，所述聚结填料板包括多个呈斜线状布置的填料板单元，多个所述填料板单元之间以及多个所述填料板单元与所述容器内壁之间具有间隙。
或者，所述聚结填料板包括多个呈矩形状布置的填料板单元，多个所述填料板单元之间以及多个所述填料板单元与所述容器内壁之间具有间隙。
或者，所述聚结填料板包括多个呈对称且分别朝对称中心倾斜布置的填料板单元，多个所述填料板单元之间以及多个所述填料板单元与所述容器内壁之 间具有间隙。
本实用新型还提供了含油污水处理装置，其包括上述的聚结填料卧式压力除油罐。
与现有技术相比，本实用新型中的除油罐的容器的轴向设有多层聚结填料板，其可提高对含油污水的油水分离效率，有效的去除含油污水中的悬浮物，对含油污水的处理效率高，且进水分布器可以向容器的两侧均匀布水，在满足处理量和运输尺寸的前提下，可大大减少容器的外形尺寸，进而减低含油污水处理装置的建造时间、建造成本以及占地面积。
