申请日2012.08.15
公开(公告)日2013.06.05
IPC分类号G01N1/10
摘要
本实用新型公开了一种污水生物指标取样器，包括有牵引绳，其特征在于：所述牵引绳上缠绕有绕带，所述绕带上分布有绒线丝，所述牵引绳的底端固定安装有重物，所述牵引绳的另一端固定安装有横直的支撑杆，所述支撑杆固定安装在支柱上，所述支柱的底端设有块状铁底座。本实用新型结构设计合理，根据绒线丝上附着的杂物的多少，可直观方便观察污水杂质浓度，人工劳动强度低，省时省力，同时在流动的水体中取样，减少了判断误差，满足了使用要求。
权利要求书
1.一种污水生物指标取样器，包括有牵引绳，其特征在于：所述牵引绳上缠绕有绕带，所述绕带上分布有绒线丝，所述牵引绳的底端固定安装有重物，所述牵引绳的另一端固定安装有横直的支撑杆，所述支撑杆固定安装在支柱上，所述支柱的底端设有块状铁底座。
2.根据权利要求1所述的污水生物指标取样器，其特征在于：所述的绕带为布条或丝带。
3.根据权利要求1所述的污水生物指标取样器，其特征在于：所述的支撑杆和支柱分别为圆形钢杆。
说明书
一种污水生物指标取样器
技术领域
本实用新型涉及污水处理领域，尤其涉及一种污水生物指标取样器 。
背景技术
目前，在向污水处理池中的污水杂质浓度进行分析判断时，大都是通过吸管去除一定量的污水然后再对其进行分析、观察，过程中由于吸管取走的只是表面上的水，无法判断整个污水处理池的杂质浓度，会存在一定误差，而且操作麻烦，人工劳动强度大、费时费力、工作效率低。
实用新型内容
本实用新型的目的是为了弥补已有技术的不足，提供了一种污水生物指标取样器，解决了在污水杂质浓度进行分析判断时，采用吸管取样判断会存在一定误差，而且操作麻烦，人工劳动强度大、费时费力、工作效率低等问题。
本实用新型是通过以下技术方案来实现的：

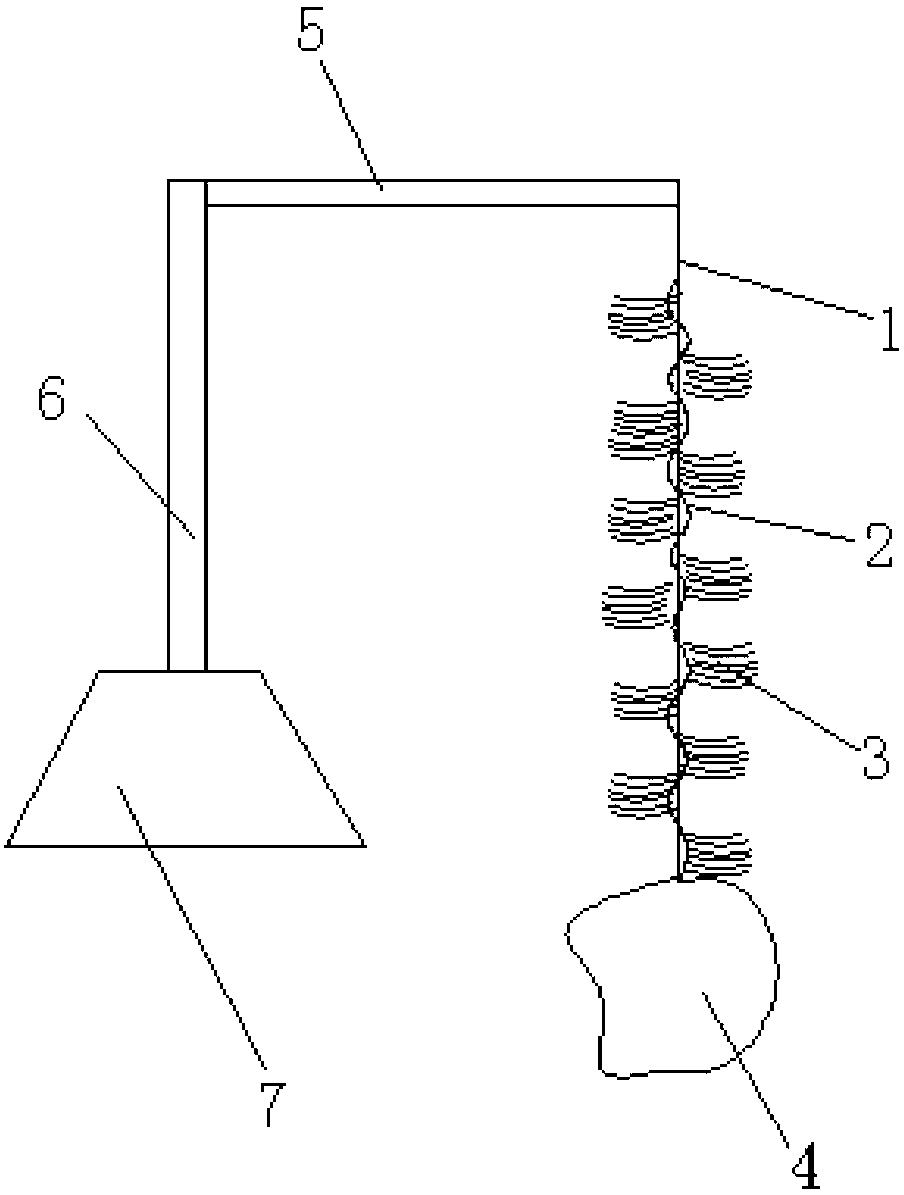

一种污水生物指标取样器，包括有牵引绳，其特征在于：所述牵引绳上缠绕有绕带，所述绕带上分布有绒线丝，所述牵引绳的底端固定安装有重物，所述牵引绳的另一端固定安装有横直的支撑杆，所述支撑杆固定安装在支柱上，所述支柱的底端设有块状铁底座。
所述的绕带为布条或丝带。
所述的支撑杆和支柱分别为圆形钢杆。
其原理是：通过牵引绳底端的重物的结构设计，可使其沉于污水池中，将取样的绕在牵引绳上的绒线丝置于污水池中，通过支撑杆的结构设计，可使其位于污水池中的中部，绒线丝配合水流一定会附着一定的杂物，从而根据其上面的杂物多少，可直观方便观察污水杂质浓度，人工劳动强度低，省时省力，同时在流动的水体中取样，减少了判断误差。
本实用新型的优点是：
本实用新型结构设计合理，根据绒线丝上附着的杂物的多少，可直观方便观察污水杂质浓度，人工劳动强度低，省时省力，同时在流动的水体中取样，减少了判断误差，满足了使用要求。
