申请日2012.08.15
公开(公告)日2013.03.13
IPC分类号B01D21/24; B01D21/02
摘要
本实用新型公开了一种污水处理池进料调匀装置，包括有污水处理池，其特征在于：所述污水处理池的中设有两隔坝，所述隔坝两端与污水处理池之间分别设有通道，所述隔坝上分别固定安装有两喷水管道，所述喷水管道上分别设有数个间隔排列的喷出口，所述喷水管道的进料口分别连通有喷管带，所述喷灌带进水口通过泵连通到储水罐，所述储水罐的上端连通有出气管。本实用新型结构设计合理，使污水处理池各部分进行快速混合调匀，保证了污水处理池每一部分污水的浓度相差不大，方便沉淀净化，同时可对出水罐内污水散发出的含有一定有效成分的废气进行回收利用，减少了对环境的污染。
权利要求书
1.一种污水处理池进料调匀装置，包括有污水处理池，其特征在于：所述污水处理池的中设有两隔坝，所述隔坝两端与污水处理池之间分别设有通道，所述隔坝上分别固定安装有两喷水管道，所述喷水管道上分别设有数个间隔排列的喷出口，所述喷水管道的进料口分别连通有喷管带，所述喷灌带进水口通过泵连通到储水罐，所述储水罐的上端连通有出气管。
2.根据权利要求1所述的污水处理池进料调匀装置，其特征在于：所述的出气管的下端中部连通有回收管，所述回收管的上方的储水罐上设有喷嘴，所述喷嘴的连通管道为净水管道。
说明书
一种污水处理池进料调匀装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种污水处理池进料调匀装置 。
背景技术
目前，在向污水处理池进料时大都通过泵、管道直接打入到污水处理池中，其进料方式简单，直接泵入的污水在污水处理池中缓慢流均，其各部分浓度不一致，因而再给沉淀净化过程中的处理带来了麻烦，需要针对不同的浓度进行净化，而且污水散发的气体直接排放到空气中会污染环境。
实用新型内容
本实用新型的目的是为了弥补已有技术的不足，提供了一种污水处理池进料调匀装置，解决了将污水直接泵入在污水处理池，其各部分浓度不一致，因而再给沉淀净化过程中的处理带来了麻烦，而且污水散发的气体直接排放到空气中会污染环境等问题。
本实用新型是通过以下技术方案来实现的：

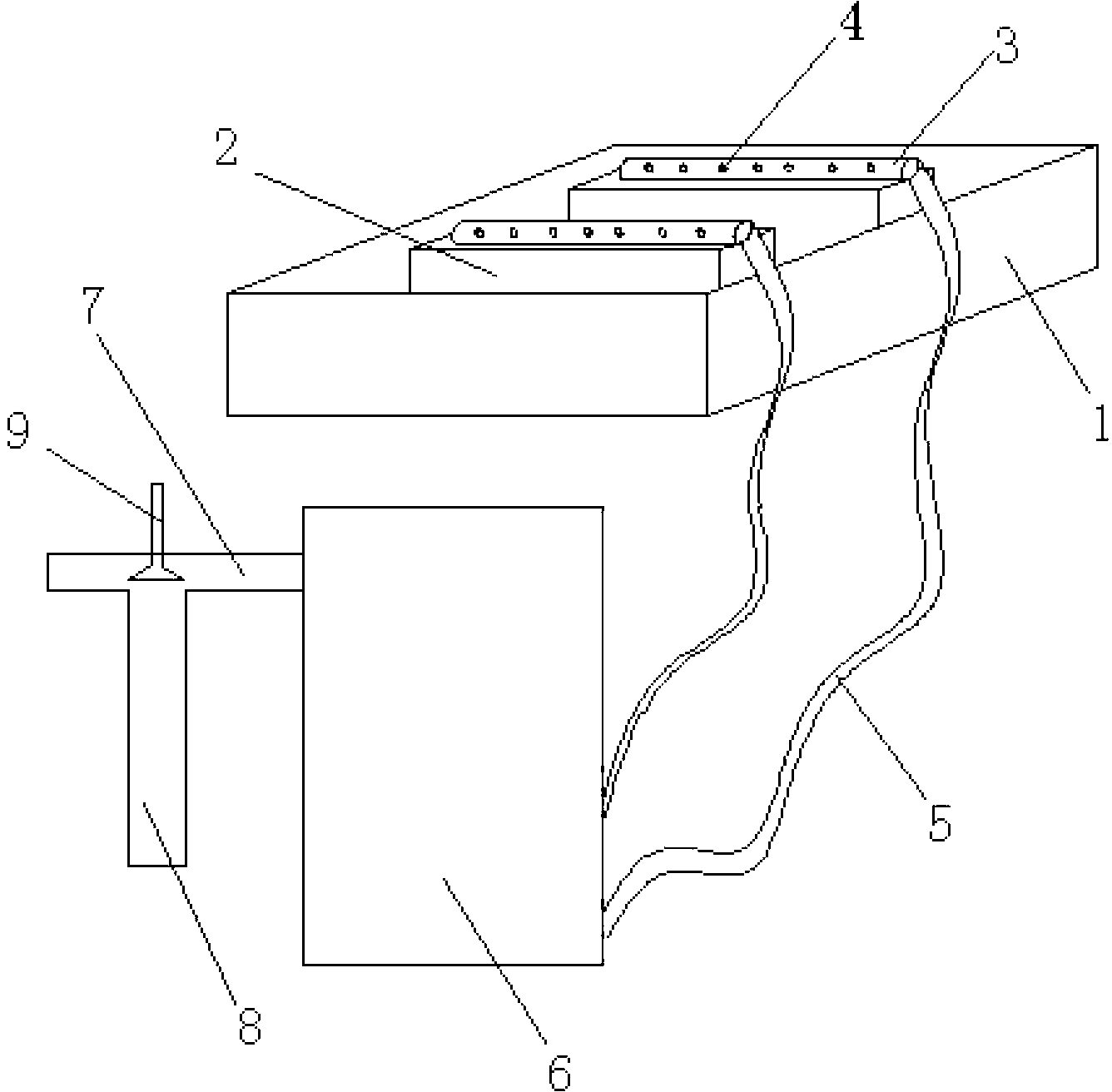

一种污水处理池进料调匀装置，包括有污水处理池，其特征在于：所述污水处理池的中设有两隔坝，所述隔坝两端与污水处理池之间分别设有通道，所述隔坝上分别固定安装有两喷水管道，所述喷水管道上分别设有数个间隔排列的喷出口，所述喷水管道的进料口分别连通有喷管带，所述喷灌带进水口通过泵连通到储水罐，所述储水罐的上端连通有出气管。
所述的出气管的下端中部连通有回收管，所述回收管的上方的储水罐上设有喷嘴，所述喷嘴的连通管道为净水管道。
其原理是：通过隔坝上的喷水管道的结构设计，可将污水喷入到污水处理池中，使污水处理池各部分进行快速混合调匀，保证了污水处理池每一部分污水的浓度相差不大，方便沉淀净化;通过出气管和净水管道的结构设计，废气到回收管道经过净水管道进行雾化，可部分流入到底部的回收管，可对出水罐内污水散发出的含有一定有效成分的废气进行回收利用，减少了对环境的污染。
本实用新型的优点是：
本实用新型结构设计合理，使污水处理池各部分进行快速混合调匀，保证了污水处理池每一部分污水的浓度相差不大，方便沉淀净化，同时可对出水罐内污水散发出的含有一定有效成分的废气进行回收利用，减少了对环境的污染。
