申请日2012.03.12
公开(公告)日2012.10.03
IPC分类号C02F9/14
摘要
本实用新型公开了用于高海拔地区的一体化污水处理装置，包括调节池、一体化设备、消毒池及排放池，一体化设备包括顺次接通的水解酸化池、接触氧化池、沉淀池及污泥池，水解酸化池与调节池接通，消毒池与沉淀池和排放池接通，调节池及一体化设备外壁均设置有保温层，接触氧化池连接有控制其内压力的压力控制装置。本实用新型采用上述结构，建设成本低，采用本实用新型对污水进行处理时，能克服高海拔地区气温和气压对污水处理的影响，且运行费用低。
权利要求书

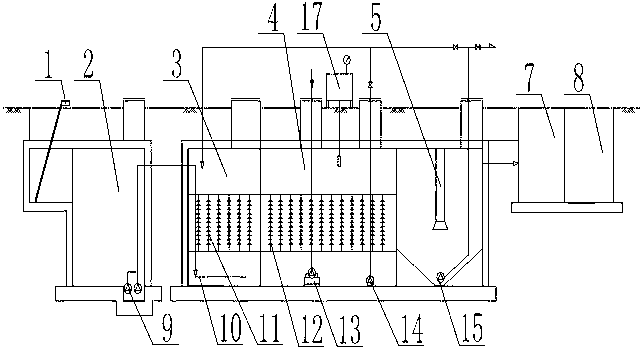

1.用于高海拔地区的一体化污水处理装置，其特征在于：包括调节池(2)、一体化设备、消毒池(7)及排放池(8)，所述一体化设备包括顺次接通的水解酸化池(3)、接触氧化池(4)、沉淀池(5)及污泥池(6)，水解酸化池(3)与调节池(2)接通，所述消毒池(7)与沉淀池(5)和排放池(8)接通，所述调节池(2)及一体化设备外壁均设置有保温层(16)，所述接触氧化池(4)连接有控制其内压力的压力控制装置(17)。
2.根据权利要求1所述的用于高海拔地区的一体化污水处理装置，其特征在于：所述调节池(2)与水解酸化池(3)通过输水管接通，该输水管上连接有提升泵(9)，且该输水管设置在水解酸化池(3)的一端连接有布水管(10)。
3.根据权利要求1所述的用于高海拔地区的一体化污水处理装置，其特征在于：所述水解酸化池(3)内设置有弹性填料(11)，所述接触氧化池(4)内设置有组合填料(12)。
4.根据权利要求1所述的用于高海拔地区的一体化污水处理装置，其特征在于：所述接触氧化池(4)的内底部设置有曝气机(13)。
5.根据权利要求1所述的用于高海拔地区的一体化污水处理装置，其特征在于：所述接触氧化池(4)内设置有回流泵(14)，所述回流泵(14)的出水端接通水解酸化池(3)。
6.根据权利要求1所述的用于高海拔地区的一体化污水处理装置，其特征在于：所述污泥池(6)内设置有污泥泵(15)，所述污泥泵(15)的出水端接通污泥池(6)外部。
7.根据权利要求1～6任一所述的用于高海拔地区的一体化污水处理装置，其特征在于：所述调节池(2)的进水端设置有格栅(1)。
说明书
用于高海拔地区的一体化污水处理装置
技术领域
本实用新型涉及污水处理领域，具体是用于高海拔地区的一体化污水处理装置。
背景技术
高海拔地区因海拔高、气温低、缺氧，常规污水处理设备难以对高海拔地区的污水进行处理，随着高海拔地区污水的持续排放，高海拔地区的面源污染加剧。近年来，为了便于对高海拔地区的污水进行处理，人们提供了一种一体化污水处理装置，其采用SBR工艺，该装置因受到高海拔地区气温和气压的影响，其在处理高海拔地区的污水时性能会受到影响，从而会影响到污水的处理质量。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供了一种在处理高海拔地区污水时能满足气压需求和避免污水降温过快，从而提高污水处理质量和效率的用于高海拔地区的一体化污水处理装置。
本实用新型的目的主要通过以下技术方案实现：用于高海拔地区的一体化污水处理装置，包括调节池、一体化设备、消毒池及排放池，所述一体化设备包括顺次接通的水解酸化池、接触氧化池、沉淀池及污泥池，水解酸化池与调节池接通，所述消毒池与沉淀池和排放池接通，所述调节池及一体化设备外壁均设置有保温层，所述接触氧化池连接有控制其内压力的压力控制装置。本实用新型在应用时，一体化设备埋设于地表以下，如此，能节省占地空间，一体化设备以上的地表可作为绿化或其它用地。
所述调节池与水解酸化池通过输水管接通，该输水管上连接有提升泵，且该输水管设置在水解酸化池的一端连接有布水管。
所述水解酸化池内设置有弹性填料，所述接触氧化池内设置有组合填料。本实用新型在应用时，一部分微生物附着生长在组合填料表面，不需要设污泥回流系统，不存在污泥膨胀问题，运行管理方便。
所述接触氧化池的内底部设置有曝气机。本实用新型通过在接触氧化池内设置曝气机，通过曝气机向接触氧化池内加入空气，接触氧化池内的气、水及泥混合物高速旋转，使氧在水中转移效率提高，同时达到良好的搅拌效果，可保证活性污泥混合均匀，使活性污泥呈悬浮状态;本实用新型的曝气机设置在接触氧化池的内底部，其在水下运转，无噪音，提供了一个良好的工作环境。
所述接触氧化池内设置有回流泵，所述回流泵的出水端接通水解酸化池。
所述污泥池内设置有污泥泵，所述污泥泵的出水端接通污泥池外部。
所述调节池的进水端设置有格栅。
本实用新型在应用时应向水解酸化池和接触氧化池内投加活性炭，从而提高两个池内吸附污染物能力，提高处理效率。
本实用新型在工作时，将需要处理的污水首先经过格栅后加入调节池，将水质、水量不均匀的污水在调节池中停留一定的时间，使污水在调节池内充分混合，以保证后续处理构筑物均匀、稳定运行，经过调节池处理的污水再次进入水解酸化池除去部分悬浮物并降低污水的SS、BOD、COD等负荷指标，污水进入接触氧化池处理后，再在消毒池内消毒后排放。
本实用新型在工作时，每个池具体的作用如下：水解酸化池将大分子物质转化为小分子物质，将环状结构转化为链状结构，进一步提高了废水的BOD/COD比，增加了废水的可生化性，为后续的好氧生化处理创造条件。接触氧化法是利用栖息其内组合填料表面上生物膜的吸附作用和微生物的代谢作用来达到净化污水的目的，生物膜中的微生物在有氧的条件下将污水中的一部分有机物用于合成新的细胞，将另一部分有机物进行分解代谢以便获得细胞合成所需的能量，其最终产物是二氧化碳和水等稳定物质，在这种合成代谢和分解代谢过程中，溶解性有机物直接进入细胞内部被利用，而非溶解性有机物则首先被吸附在微生物表面，然后被酶水解后进入细胞内部被利用。微生物的好氧代谢对污水中的溶解性有机物和非溶解性有机物都起作用，并且代谢产物是无害的稳定物质。
生化后的污水流到沉淀池，排泥提升至污泥池，沉淀池出水排放到消毒池，在消毒池中进行消毒，使废水中粪大肠菌群数达标排放。污泥经提升至污泥池进行厌氧消化，污泥池的上清夜回流至接触氧化池内进行再处理。污泥池剩余污泥很少，一般几个月清理一次，清理方法可用吸粪车从污泥池的检查孔伸入污泥池底部进行抽吸后外运。
与现有技术相比，本实用新型具有以下有益效果：本实用新型设置有调节池及水解酸化池、接触氧化池、沉淀池、污泥池构成一体化设备，其中，调节池和一体化设备外壁均设置有保温层，在污水处理的几个重要环节中，因保温层的作用，污水在经过调节池、水解酸化池、接触氧化池、沉淀池及污泥池时降温缓慢，从而能避免污水在处理过程中因降温过快而影响到污水的处理质量;本实用新型接触氧化池连接有控制其内压力的压力控制装置，本实用新型通过压力控制装置使接触氧化池反应时达到需求的压力，从而提高污水中的溶解氧，使微生物的活性升高，从而提高污水处理的质量和效率。
