摘要
本发明公开了属于能源利用技术领域的一种废水换热器除污系统。该系统除污器上水端的废水进口侧的旁通管路与除污器下水端的废水进口侧的旁通管路相连通，并在连通管路间安装阀门，除污器上水端的下水侧的旁通管路与除污器下水端的下水侧的旁通管路相连通，并在连通管路间安装阀门，除污器上水端的中部旁通管路与除污器下水端的中部旁通管路相连通，并在连通管路上安装水水热换器、第三过滤器和阀门。本发明的系统可通过阀门开启，实现相关管路切换，在废水的推动下驱使除污球在换热器的管内的废水通道内往返运动，碰撞与摩擦管内壁的污垢层，从而除去管内壁上的污垢层，降低换热器污垢热阻以提高废水换热器的换热性能。
权利要求书
1.一种废水换热器除污系统，其特征在于，除污器上水端的废水进口侧的旁 通管路与除污器下水端的废水进口侧的旁通管路相连通，并在连通管路间安装阀 门;除污器上水端的下水侧的旁通管路与除污器下水端的下水侧的旁通管路相连 通，并在连通管路间安装阀门;除污器上水端的中部旁通管路与除污器下水端的 中部旁通管路相连通，并在连通管路上安装水水热换器(WEX)、第三过滤器(R3) 和阀门。
2.根据权利要求1所述一种废水换热器除污系统，其特征在于，所述除污器 上水端的结构为：第一过滤器(R1)和第二过滤器(R2)之间填充除污球(CS)， 形成除污球存放室(Vb)，除污球存放室(Vb)两端通过环形管路连通，并设置 阀门。
3.根据权利要求1所述一种废水换热器除污系统，其特征在于，所述水水 热换器(WEX)为套管式换热器或壳管式换热器。
4.根据权利要求1所述一种废水换热器除污系统，其特征在于，所述第一 过滤器(R1)和第二过滤器(R2)的网孔孔径小于除污球(CS)直径的85%。
说明书
一种废水换热器除污系统
技术领域
本发明属于能源利用技术领域，具体涉及一种废水换热器除污系统。
背景技术
随着经济的快速发展及生活水平的提高，生活热水能耗急剧增大。目前生 活废水温度一般在28～38℃之间，属于低品位热。尤其是，理发店、洗浴中心 生活废水排放量较大，且相对集中，其中所蕴含的余热易于被回收利用。由于 废水内含一定量的污泥、杂质，易于粘附在废水换热器的管内壁形成一定厚度 的污垢层。这不仅增大了污垢热阻，而且还增加了流动阻力。一般来说，当废 水换热器使用一段时间后，其传热性能大幅衰减，其流动阻力大幅提高。由于 废水热水器存在这样一些问题，使得废水余热回收利用难以推广应用，导致大 量余热直接排放至环境中而被白白浪费。
由此可见，如何解决定期、简单、高效的除去废水换热器的污垢是废水余 热回收利用技术推广应用的关键。
发明内容
本发明的目的在于提供一种废水换热器除污系统。

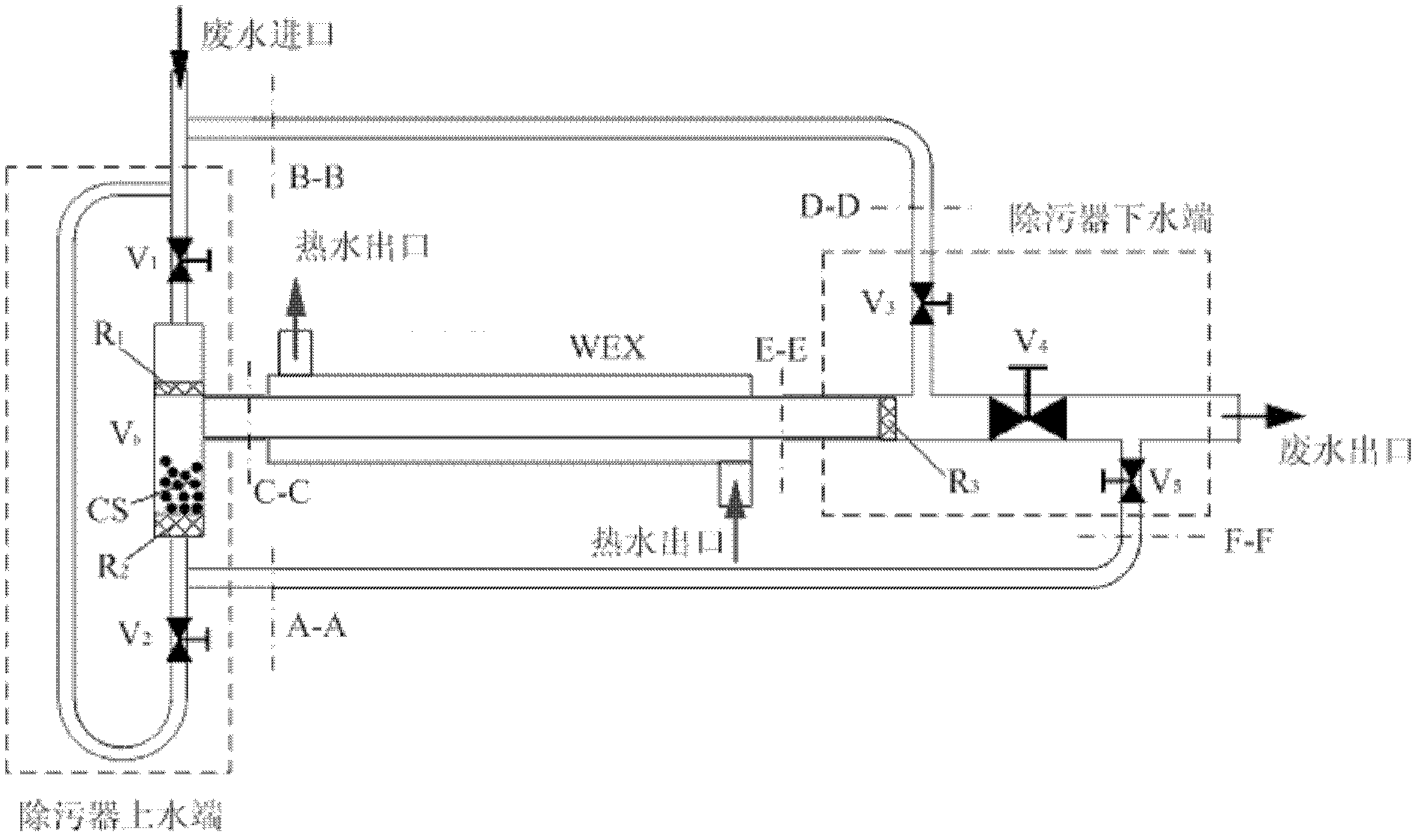

一种废水换热器除污系统，除污器上水端的废水进口侧的旁通管路与除污 器下水端的废水进口侧的旁通管路相连通，并在连通管路间安装阀门;除污器 上水端的下水侧的旁通管路与除污器下水端的下水侧的旁通管路相连通，并在 连通管路间安装阀门;除污器上水端的中部旁通管路与除污器下水端的中部旁 通管路相连通，并在连通管路上安装水水热换器WEX、第三过滤器R3和阀门。
所述除污器上水端的结构为：第一过滤器R1和第二过滤器R2之间填充除污 球CS，形成除污球存放室Vb，除污球存放室Vb两端通过环形管路连通，并 设置阀门。
所述水水热换器WEX为套管式换热器或壳管式换热器。
所述第一过滤器R1和第二过滤器R2的网孔孔径小于除污球CS直径的 85%。
本发明的有益效果：本发明的废水换热器除污系统可通过阀门开启，实现 相关管路切换，在废水的推动下驱使除污球在换热器的管内的废水通道内往返 运动，碰撞与摩擦管内壁的污垢层，从而除去管内壁上的污垢层，降低换热器 污垢热阻以提高废水换热器的换热性能。该废水换热器除污系统为废水余热回 收提供了便利，提高废水余热回收换热器的使用寿命，为废水余热回收的推广 应用提供技术支持。
