申请日2012.03.14
公开(公告)日2012.10.10
IPC分类号E03C1/12; E03C1/182; E03C1/14
摘要
本实用新型提供一种家庭中水处理回用装置，包括连接管道，其特征在于洗脸、洗菜、洗澡容器以及洗衣机出水口均通过管道与一低位水箱进水口相连，低位水箱出水口通过管道及其上的水泵与高位水箱进水口相连，高位水箱出水口通过管道与冲厕相连。以将洗脸、洗菜、洗澡容器以及洗衣机排出的水收集到低位水箱中，再送入高位水箱供冲厕用，并通过高、低位水箱中的过滤网隔离水中的粗、细杂物而定期排出，又通过高位水箱中的搅拌器及加入的药剂适时对水质进行净化处理，还通过控制器对高、低水箱的水位进行自动控制，以满足冲厕用水需要，有效节约水资源，无需对房屋结构进行改动，只需通过简单的室内管道设置及水箱设置，即可满足节水需要。
权利要求书
1.一种家庭中水处理回用装置，包括连接管道，其特征在于洗脸、洗菜、洗澡容器以及洗衣机出水口均通过管道与一低位水箱进水口相连，低位水箱出水口通过管道及其上的水泵与高位水箱进水口相连，高位水箱出水口通过管道与冲厕相连。
2.根据权利要求1所述的家庭中水处理回用装置，其特征在于所述低位水箱设置在洗衣机底部。
3.根据权利要求1所述的家庭中水处理回用装置，其特征在于所述低位水箱进水口处设置过滤网，并在进水口底部设置带阀门的排污口。
4.根据权利要求1所述的家庭中水处理回用装置，其特征在于所述高位水箱内设有过滤网、搅拌器，高位水箱上部设有药剂入口，底部设有带阀门的排污口。
5.根据权利要求1所述的家庭中水处理回用装置，其特征在于所述高、低位水箱内设有水位传感器，该水位传感器通过导线与控制器电联结。
6.根据权利要求1所述的家庭中水处理回用装置，其特征在于所述水泵通过导线与控制器电联结。
说明书
家庭中水处理回用装置
技术领域
本实用新型涉及一种中水处理回用装置，尤其是一种家庭中水处理回用装置，属于中水处理技术领域。
背景技术
水是生命之源，有生命的人类、动物、植物等都离不开水，但由于我国是缺水大国，因此节约用水尤为重要。特别是在连年干旱云南，如何更好、更省地用水，则是当前首要任务。根据数据分析，城市中的一个普通三口之家，每月平均用水量在7吨左右，而家庭生活用水中，每天所用的洗脸、洗菜水量约低于冲厕水量，加上每周的洗衣、洗澡水量，足可用于冲厕、拖地、浇花，但到目前为止，却仍然使用自来水冲厕、拖地、浇花，其水资源的浪费是极其严重的，因此，必须对现有技术加以改进，以充分回收洗脸、洗菜、洗澡、洗衣水加以利用。
发明内容
本实用新型的目的在于提供一种家庭中水处理回用装置，以回收洗脸、洗菜、洗澡、洗衣水，用于冲厕，最大限度地节约用水。

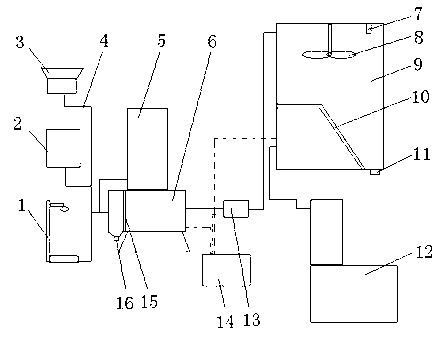

本实用新型提供的是这样一种家庭中水处理回用装置，包括连接管道，其特征在于洗脸、洗菜、洗澡容器以及洗衣机出水口均通过管道与一低位水箱进水口相连，低位水箱出水口通过管道及其上的水泵与高位水箱进水口相连，高位水箱出水口通过管道与冲厕相连，以便将洗脸、洗菜、洗澡容器以及洗衣机排出的水收集到低位水箱中，再送入高位水箱，以提供冲厕用水。
所述低位水箱设置在洗衣机底部，以方便中水的收集，同时不占用有限的家庭空间。
所述低位水箱进水口处设置过滤网，并在进水口底部设置带阀门的排污口，以过滤水中的粗大杂物，并经排污口定期排出。
所述高位水箱内设有过滤网、搅拌器，高位水箱上部设有药剂入口，底部设有带阀门的排污口，以根据需要将水质处理药剂投入高位水箱内，并在搅拌器搅动下，对水质进行净化处理，并将过滤、净化沉淀的污泥定期排出。
所述高、低位水箱内设有水位传感器，该水位传感器通过导线与控制器电联结，以通过控制器进行水位控制。
所述水泵通过导线与控制器电联结，以便通过控制器控制水泵工作。
所述控制器为市购常规产品。
本实用新型具有下列优点和效果：采用上述方案，可方便地将洗脸、洗菜、洗澡容器以及洗衣机排出的水收集到低位水箱中，再送入高位水箱，以提供冲厕用水，同时通过高、低位水箱中的过滤网隔离水中的粗、细杂物而定期排出，又通过高位水箱中的搅拌器及加入的药剂适时对水质进行净化处理，通过控制器对高、低水箱的水位进行自动控制，以满足冲厕用水需要，可有效节约宝贵的水资源，同时无需对房屋结构进行改动，只需通过简单的室内管道设置及水箱设置，即可满足节水需要，投资省，方便、实用。
