申请日2012.03.22
公开(公告)日2013.01.30
IPC分类号F28D7/10; F24H9/18; F28F19/01
摘要
本实用新型公开了一种热水器废水余热回收装置，包括余热回收水路，该余热回收水路包括内管和套设于内管外面的、与该内管之间设有空隙的外管;内管设有内管进水口和内管出水口;外管设有外管进水口和外管出水口。本实用新型还公开了利用了所述热水器废水余热回收装置的节能热水器，包括设有热水器进水管的热水器本体和与该热水器本体连接的热水器废水余热回收装置，热水器废水余热回收装置的所述自来水出水口与热水器进水管连接。本实用新型采用以上结构，结构简单、安装方便，对洗浴后或其他使用后的废热水的余热进行二次回收利用，对进入热水器本体中的冷水进行预热，达到节省热水器本体加热冷水所需的能源的目的，解决了现有热水器热能损失的问题。
权利要求书
1.一种热水器废水余热回收装置，其特征在于：包括余热回收水路，该余热回收水路包括内管和套设于内管外面的、与该内管之间设有空隙的外管;内管设有内管进水口和内管出水口;外管设有外管进水口和外管出水口。
2.根据权利要求1所述热水器废水余热回收装置，其特征在于：所述外管与所述内管之间的所述空隙为热废水流通水路，所述外管进水口为热废水进水口，所述外管出水口为热废水出水口;此时所述内管为自来水流通水路、所述内管进水口为自来水进水口，所述内管出水口为自来水出水口;该自来水出水口连接加热装置的进水端。
3.根据权利要求1所述热水器废水余热回收装置，其特征在于：所述内管还可为所述热废水流通水路，所述内管进水口为所述热废水进水口，所述内管出水口为所述热废水出水口;此时所述外管与所述内管之间的所述空隙为所述自来水流通水路，所述外管进水口为所述自来水进水口，所述外管出水口为所述自来水出水口。
4.根据权利要求1至3任意一项所述热水器废水余热回收装置，其特征在于：该热水器废水余热回收装置还包括一个安装底盘，所述余热回收水路设置于该安装底盘，该安装底盆是特定的底盘或者是淋浴房的底盘，该余热回收水路和安装底盘内壁之间设有固定支架。
5.根据权利要求4所述热水器废水余热回收装置，其特征在于：在所述热废水进水口处安装有杂物过滤装置。
6.根据权利要求4所述热水器废水余热回收装置，其特征在于：在所述热废水 进水口处安装有防臭装置。
7.根据权利要求4所述热水器废水余热回收装置，其特征在于：所述余热回收水路隐藏在底盘中的管路形成一个倾斜角度，使得该热水器废水余热回收装置用完后可以排干净废水、防臭。
8.利用了如权利要求1所述热水器废水余热回收装置的节能热水器，其特征在于：包括设有热水器进水管的热水器本体和与该热水器本体连接的热水器废水余热回收装置，热水器废水余热回收装置的所述自来水出水口与热水器进水管连接。
9.根据权利要求8所述节能热水器，其特征在于：该节能热水器内部设有纳米稀土发热组件。
说明书
一种热水器废水余热回收装置及节能热水器
技术领域
本实用新型涉及了电器领域，具体是指一种热水器加热使用后，废水余热 回收装置及纳米稀土发热体的节能热水器。
背景技术
目前市面上的热水器主要有燃气式、电热式和太阳能热水器，这些热水器 在使用时均存在热能浪费问题，加热的水使用一次就流走，热能只有一次利用， 存在热能的损失，造成热能浪费，也浪费了加热水所需要的资源。
实用新型内容
本实用新型的目的在于公开了一种热水器废水余热回收装置及节能热水 器，解决了现有热水器热能流失的问题。
为达到上述目的，本实用新型采用如下技术方案：
一种热水器废水余热回收装置，包括余热回收水路，该余热回收水路包括 内管和套设于内管外面、与该内管之间设有空隙的外管;内管设有内管进水口 和内管出水口;外管设有外管进水口和外管出水口。
进一步，所述外管与所述内管之间的所述空隙为热废水流通水路，所述外 管进水口为热废水进水口，所述外管出水口为热废水出水口;此时所述内管为 自来水流通水路、所述内管进水口为自来水进水口，所述内管出水口为自来水 出水口;该自来水出水口连接加热装置的进水端。
作为本实用新型的另一种实施方式：所述内管还可为所述热废水流通水路， 所述内管进水口为所述热废水进水口，所述内管出水口为所述热废水出水口; 此时所述外管与所述内管之间的所述空隙为所述自来水流通水路，所述外管进 水口为所述自来水进水口，所述外管出水口为所述自来水出水口。

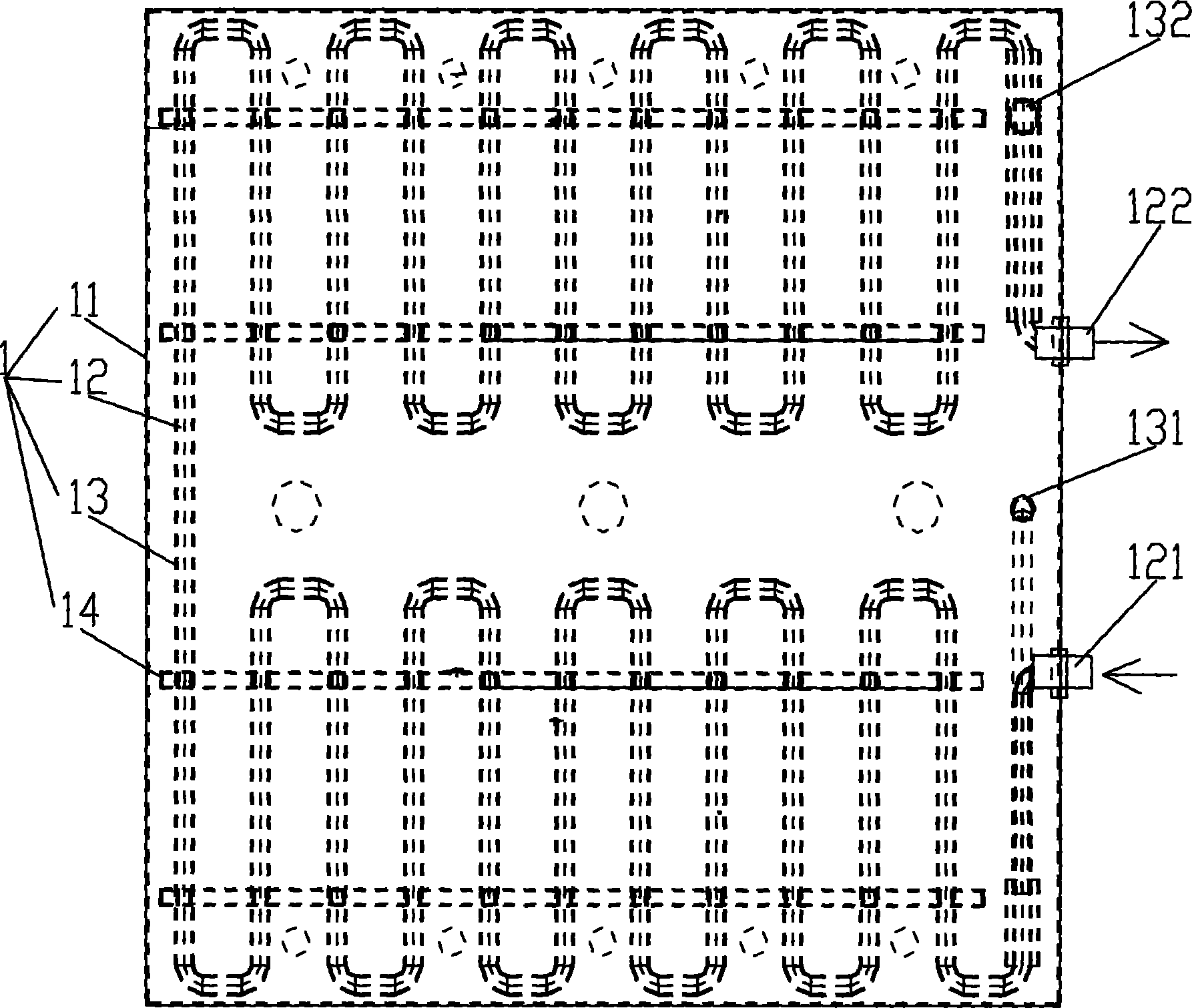

进一步，该热水器废水余热回收装置还包括一个安装底盘，该安装底盆是 特定的底盘或者是淋浴房的底盘，所述余热回收水路设置于该安装底盘内部， 该余热回收水路和安装底盘内壁之间设有固定支架。
在所述热废水进水口处安装有杂物过滤装置和防臭装置。
所述余热回收水路隐藏在底盘中的管路形成一个倾斜角度，使得该热水器 废水余热回收装置用完后可以排干净废水、防臭。
本实用新型还公开了利用了所述热水器废水余热回收装置的节能热水器， 包括设有热水器进水管的热水器本体和与该热水器本体连接的热水器废水余热 回收装置，热水器废水余热回收装置的所述自来水出水口与热水器进水管连接。
该节能热水器内部设有纳米稀土发热组件。
与现有技术相比，本实用新型的有益效果：
1、本实用新型公开的热水器废水余热回收装置将使用后的废热水余热 回收利用于进入热水器的自来水预热，不但避免了热能浪费，达到 热能二次回收利用的目的，还可以节省热水器加热自来水时所需的 资源(例如电能、液化气等)。
2、本实用新型公开的节能热水器包括了上述热水器废水余热回收装 置，比普通卫浴热水器节能效果达35-40%。热水器废水余热回收 装置能在家庭、公共浴池和桑拿淋浴房等的领域都可安装使用，吸 收废热水的余热，提高热水器本体的进水温度、从而减少热水器加 热冷水所需的能耗，达到节能环保的目的。
3、热水器本体还采用了热量转化率很高的纳米稀土发热组件，其电转 热的效率可达98.8%，寿命长，传热不导电，还不会结水垢。
本实用新型采用以上结构，结构简单、安装方便，对洗浴后的废热水 的余热进行二次回收利用，对进入热水器本体中的冷水进行预热，达到节 省热水器本体加热冷水所需的能源的目的，解决了现有热水器热能损失的 问题。
