申请日2012.03.28
公开(公告)日2012.08.15
IPC分类号C02F9/02; C02F1/40; B01D47/00
摘要
本发明揭示了一种厨房废水、废气的处理系统。其可包括去渣结构、废气处理装置以及油水分离装置;所述去渣结构将废水中的残渣与水分离，将残渣排出以及将分离的水排放至油水分离装置中;所述废气处理装置将废气中的气体与油分离，将油排出至去渣结构分离出的水中，再排出至油水分离装置中;所述油水分离装置将油水混合物进行分层，将油和水分开排出。本发明可通过简便的结构实现了对厨房废水、废气的有效处理，提供了简洁、绿色环保的油水、油气的分离方式，有利于环境保护以及降低了生产成本。
权利要求书
1.一种厨房废水、废气的处理系统，其特征在于，包括去渣结构、废气 处理装置以及油水分离装置;
所述去渣结构将废水中的残渣与水分离，将残渣排出以及将分离的水排 放至油水分离装置中;所述废气处理装置将废气中的气体与油分离，将油排 出至去渣结构分离出的水中，再排出至油水分离装置中;所述油水分离装置 将油水混合物进行分层，将油和水分开排出。

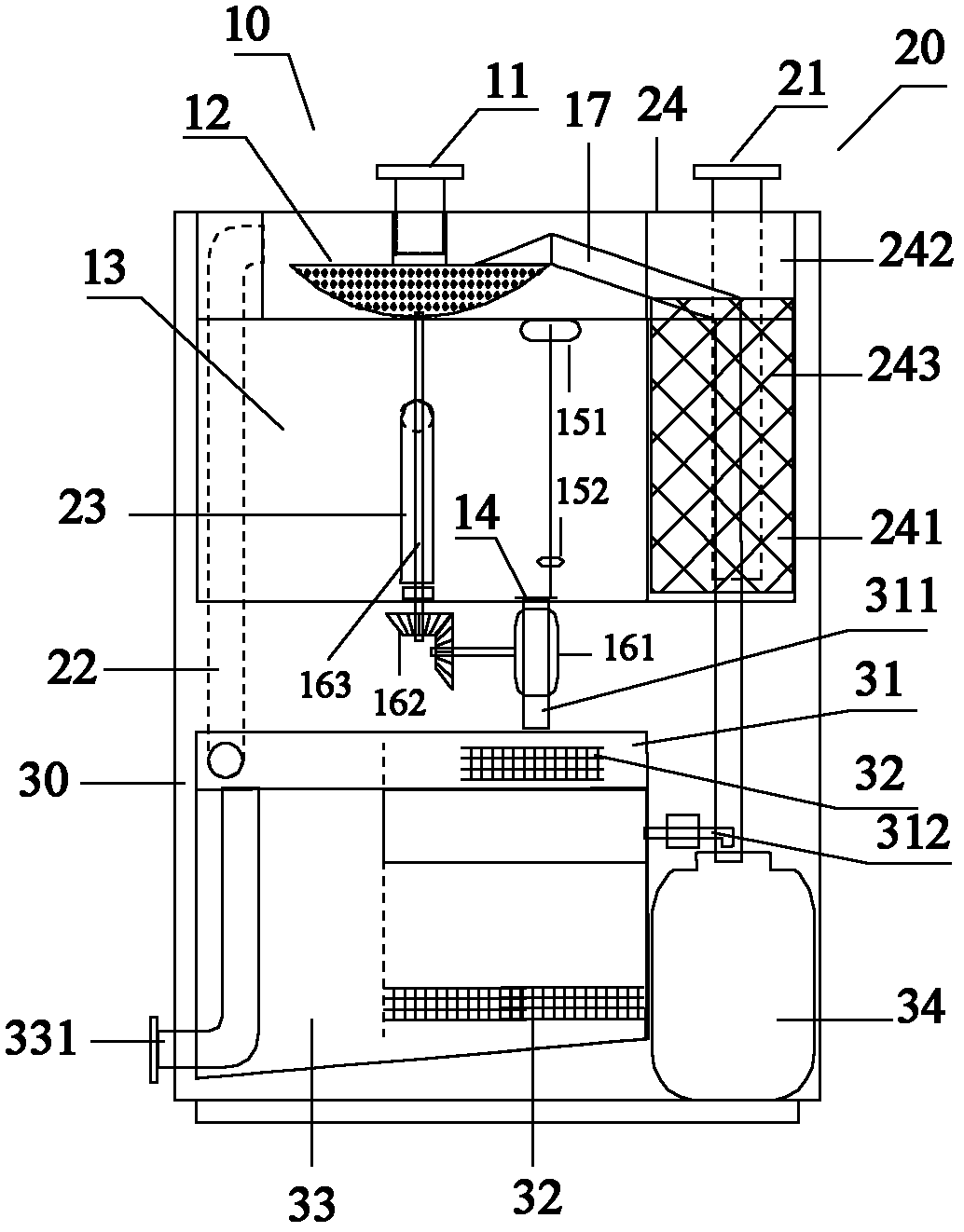

2.根据权利要求1所述的厨房废水、废气的处理系统，其特征在于，所 述去渣结构包括废水入口、过滤转盘、储存容器、排放口、浮动排放装置以 及转动控制装置;
所述废水入口将废水引入过滤转盘过滤，过滤后废水进入储存容器;所 述排放口设置于储存容器底部;所述浮动排放装置控制排放口的打开与关闭， 当储存容器中的水位上升第一高度，浮动排放装置打开排放口排放废水，当 储存容器中水位降低到第二高度，浮动排放装置关闭排放口;所述转动控制 装置设置于储存容器外底部靠近排水口处，利用排放废水的水流带动过滤转 盘转动，将废水过滤至储存容器以及将残渣甩出。
3.根据权利要求2所述的厨房废水、废气的处理系统，其特征在于，所 述过滤转盘设置有出渣口，所述过滤转盘中甩出的残渣通过出渣口排出。
4.根据权利要求2所述的厨房废水、废气的处理系统，其特征在于，所 述浮动排放装置包括浮球排放控制器以及联动浮球;所述浮球排放控制器在 水位上升至第一高度时带动联动浮球开启排放口，在水位降低至第二高度时 带动联动浮球关闭排放口。
5.根据权利要求2所述的厨房废水、废气的处理系统，其特征在于，所 述转动控制装置包括涡轮机、转向齿轮以及转杆;所述涡轮机设置于储存容 器外部靠近排水口处，在排水口排放废水时，利用水流带动转向齿轮转动; 所述转向齿轮通过转杆与过滤转盘连接，转向齿轮在转动时，通过转杆带动 过滤转盘转动。
6.根据权利要求1或2所述的厨房废水、废气的处理系统，其特征在于， 所述废气处理装置包括废气输入管道、废气排出管道、换水管道以及处理容 器;
所述处理容器设置有保水区、排气区以及集油网;所述集油网至少设置 于所述保水区;
所述废气输入管道的一端设置于处理容器外，作为废气入口引入废气; 另一端延伸至保水区，将引入废气输送至保水区，通过集油网分离废气中的 油，保留在保水区中;
所述废气排出管道一端设置于排气区，另一端设置于处理容器外，将排 气区中气体;
所述换水管道将保水区中的油排出。
7.根据权利要求6所述的厨房废水、废气的处理系统，其特征在于，所 述换水管道一端设置于保水区，另一端设置于去渣结构中储存废水的储存容 器，将保水区中的油排出至储存容器中。
8.根据权利要求6所述的厨房废水、废气的处理系统，其特征在于，所 述处理容器中设置有水位上限以及水位下限;所述水位上限至处理容器顶部 为排气区;所述水位下限为换水管道的低位。
9.根据权利要求1或2所述的厨房废水、废气的处理系统，其特征在于， 所述油水分离装置包括油水分离舱、多个缓流网以及溢流舱;
所述油水分离舱设置废水入口以及排油口，所述废水入口设置有至少一 缓流网;废水入口引入的废水在所述油水分离舱中自然分层，通过排油口将 油层排出;
所述油水分离舱与所述溢流舱底部连通，并在靠近连通处设置有至少一 缓流网;分层后的水通过连通处流入溢流舱;
所述溢流舱设置排水口，将从油水分离舱流入的水排出。
10.根据权利要求9所述的厨房废水、废气的处理系统，其特征在于， 所述油水分离装置还包括：
储油桶，接收排油口排出的油。
说明书
厨房废水、废气的处理系统
技术领域
本发明涉及到厨房废水、废气处理技术，特别是涉及到一种厨房废水、 废气的处理系统。
背景技术
厨房废水中包含有食物残渣、油以及水等组份，现有技术中将食物残渣 与油水混合物分离，主要是利用滤网进行简单过滤的方式。上述简单过滤方 式主要通过手动进行，处理效率低下;同时由于方式过于简单，可能导致分 离不彻底。
厨房废气中包含有油烟等组份，现有的方式通常是直接排放于空气中， 对环境造成直接污染。
发明内容
本发明的主要目的为提供一种厨房废水、废气的处理系统，可有效处理 厨房的废水、废气。
本发明提出一种厨房废水、废气的处理系统，包括去渣结构、废气处理 装置以及油水分离装置;
所述去渣结构将废水中的残渣与水分离，将残渣排出以及将分离的水排 放至油水分离装置中;所述废气处理装置将废气中的气体与油分离，将油排 出至去渣结构分离出的水中，再排出至油水分离装置中;所述油水分离装置 将油水混合物进行分层，将油和水分开排出。
优选地，所述去渣结构包括废水入口、过滤转盘、储存容器、排放口、 浮动排放装置以及转动控制装置;
所述废水入口将废水引入过滤转盘过滤，过滤后废水进入储存容器;所 述排放口设置于储存容器底部;所述浮动排放装置控制排放口的打开与关闭， 当储存容器中的水位上升第一高度，浮动排放装置打开排放口排放废水，当 储存容器中水位降低到第二高度，浮动排放装置关闭排放口;所述转动控制 装置设置于储存容器外底部靠近排水口处，利用排放废水的水流带动过滤转 盘转动，将废水过滤至储存容器以及将残渣甩出。
优选地，所述过滤转盘设置有出渣口，所述过滤转盘中甩出的残渣通过 出渣口排出。
优选地，所述浮动排放装置包括浮球排放控制器以及联动浮球;所述浮 球排放控制器在水位上升至第一高度时带动联动浮球开启排放口，在水位降 低至第二高度时带动联动浮球关闭排放口。
优选地，所述转动控制装置包括涡轮机、转向齿轮以及转杆;所述涡轮 机设置于储存容器外部靠近排水口处，在排水口排放废水时，利用水流带动 转向齿轮转动;所述转向齿轮通过转杆与过滤转盘连接，转向齿轮在转动时， 通过转杆带动过滤转盘转动。
优选地，所述废气处理装置包括废气输入管道、废气排出管道、换水管 道以及处理容器;
所述处理容器设置有保水区、排气区以及集油网;所述集油网至少设置 于所述保水区;
所述废气输入管道的一端设置于处理容器外，作为废气入口引入废气; 另一端延伸至保水区，将引入废气输送至保水区，通过集油网分离废气中的 油，保留在保水区中;
所述废气排出管道一端设置于排气区，另一端设置于处理容器外，将排 气区中气体;
所述换水管道将保水区中的油排出。
优选地，所述换水管道一端设置于保水区，另一端设置于去渣结构中储 存废水的储存容器，将保水区中的油排出至储存容器中。
优选地，所述处理容器中设置有水位上限以及水位下限;所述水位上限 至处理容器顶部为排气区;所述水位下限为换水管道的低位。
优选地，所述油水分离装置包括油水分离舱、多个缓流网以及溢流舱;
所述油水分离舱设置废水入口以及排油口，所述废水入口设置有至少一 缓流网;废水入口引入的废水在所述油水分离舱中自然分层，通过排油口将 油层排出;
所述油水分离舱与所述溢流舱底部连通，并在靠近连通处设置有至少一 缓流网;分层后的水通过连通处流入溢流舱;
所述溢流舱设置排水口，将从油水分离舱流入的水排出。
优选地，所述油水分离装置还包括：
储油桶，接收排油口排出的油。
本发明可通过简便的结构实现了对厨房废水、废气的有效处理，提供了 简洁、绿色环保的油水、油气的分离方式，有利于环境保护以及降低了生产 成本。
