申请日2012.03.29
公开(公告)日2012.10.17
IPC分类号C02F1/04
摘要
本实用新型公开了一种蒸馏水处理用气路控制电路，压缩空气的输出端与调压过滤器的输入端连接，调压过滤器的控制端与压力控制器连接，调压过滤器的输出端分别与冷却水气动电磁阀、原料水1气动电磁阀、原料水2气动电磁阀、Ⅰ效浓水下排电磁阀、蒸馏水切换电磁阀的控制端连接，调压过滤器的输出端还与工业蒸汽调节阀的控制端连接，冷却水气动电磁阀、原料水1气动电磁阀、原料水2气动电磁阀、Ⅰ效浓水下排电磁阀、蒸馏水切换电磁阀的输出端分别与冷却水气动阀、原料水1气动隔膜阀、原料水2气动隔膜阀、Ⅰ效浓水下排气动阀、二位三通阀的控制端连接。本实用新型采用自动控制代替人工手动控制，对各输气线路进行统一控制，确保输气线路压力一致。
权利要求书
1.蒸馏水处理用气路控制电路，其特征在于：它包括调压过滤器、压力控制器、冷却水气动电磁阀、原料水1气动电磁阀、原料水2气动电磁阀、Ⅰ效浓水下排电磁阀、蒸馏水切换电磁阀、冷却水气动阀、原料水1气动隔膜阀、原料水2气动隔膜阀、Ⅰ效浓水下排气动阀、二位三通阀、工业蒸汽调节阀;

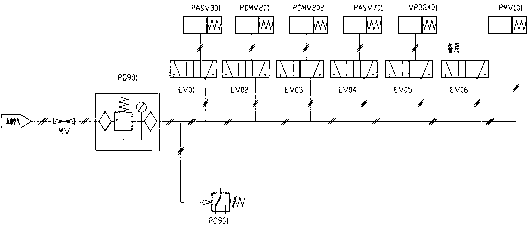

压缩空气的输出端与调压过滤器的输入端连接，调压过滤器的控制端与压力控制器连接，调压过滤器的输出端分别与冷却水气动电磁阀、原料水1气动电磁阀、原料水2气动电磁阀、Ⅰ效浓水下排电磁阀、蒸馏水切换电磁阀的控制端连接，调压过滤器的输出端还与工业蒸汽调节阀的控制端连接，工业蒸汽调节阀与外部工业蒸汽管道连接，冷却水气动电磁阀通过冷却水气动阀与外部冷却水管道连接，原料水1气动电磁阀通过原料水1气动隔膜阀与外部原料水1管道连接，原料水2气动电磁阀通过原料水2气动隔膜阀与外部原料水2管道连接，Ⅰ效浓水下排电磁阀通过Ⅰ效浓水下排气动阀与外部Ⅰ效浓水下排管道连接，蒸馏水切换电磁阀通过二位三通阀与外部蒸馏水管道连接。
2.根据权利要求1所述的蒸馏水处理用气路控制电路，其特征在于：它还包括一个或多个备用电磁阀，所述的备用电磁阀的控制端与调压过滤器的输出端连接。
3.根据权利要求1所述的蒸馏水处理用气路控制电路，其特征在于：所述的压缩空气的输出端与调压过滤器之间的线路上设有手阀。
说明书
蒸馏水处理用气路控制电路
技术领域
本实用新型涉及一种蒸馏水处理用气路控制电路。
背景技术
蒸馏水是指用蒸馏方法制备的纯水，可分为一次或多次蒸馏水，现已被广泛应用于医疗、科学研究、生产生活中。现有的蒸馏水处理用气路非常凌乱，操作人员必须熟记每条气路的位置，及其连接关系，每个气路之间相对独立，不能确保各气路之间的压力完全一致，当需要同时对多个阀门执行查看、开启、关闭、修改等操作时，需要奔波于多个地方，还不能确保及时执行完所有操作，很容易出现漏关、多开、错查、漏查等现象，不仅浪费了大量的气体，而且容易造成管道内压力过大，管道膨胀、爆炸等不良现象，造成的损失不可估量。
实用新型内容
本实用新型的目的即在于克服现有技术的不足，提供一种蒸馏水处理用气路控制电路，解决了传统的蒸馏水处理过程气路凌乱，不能进行统一控制，不能确保气路内压力一致等问题。
本实用新型的目的通过以下技术方案来实现：蒸馏水处理用气路控制电路，它包括调压过滤器、压力控制器、冷却水气动电磁阀、原料水1气动电磁阀、原料水2气动电磁阀、Ⅰ效浓水下排电磁阀、蒸馏水切换电磁阀、冷却水气动阀、原料水1气动隔膜阀、原料水2气动隔膜阀、Ⅰ效浓水下排气动阀、二位三通阀、工业蒸汽调节阀;
压缩空气的输出端与调压过滤器的输入端连接，调压过滤器的控制端与压力控制器连接，调压过滤器的输出端分别与冷却水气动电磁阀、原料水1气动电磁阀、原料水2气动电磁阀、Ⅰ效浓水下排电磁阀、蒸馏水切换电磁阀的控制端连接，调压过滤器的输出端还与工业蒸汽调节阀的控制端连接，工业蒸汽调节阀与外部工业蒸汽管道连接，冷却水气动电磁阀通过冷却水气动阀与外部冷却水管道连接，原料水1气动电磁阀通过原料水1气动隔膜阀与外部原料水1管道连接，原料水2气动电磁阀通过原料水2气动隔膜阀与外部原料水2管道连接，Ⅰ效浓水下排电磁阀通过Ⅰ效浓水下排气动阀与外部Ⅰ效浓水下排管道连接，蒸馏水切换电磁阀通过二位三通阀与外部蒸馏水管道连接，所述的压缩空气的输出端与调压过滤器之间的线路上设有手阀。
蒸馏水处理用气路控制电路，它还包括一个或多个备用电磁阀，所述的备用电磁阀的控制端与调压过滤器的输出端连接。
本实用新型的有益效果是：本实用新型提供一种蒸馏水处理用气路控制电路，采用自动控制代替传统的人工手动控制，对各输气线路进行统一自动控制，不仅节省了人力，而且能确保及时实现对阀门的查看、开启、关闭、修改等操作，且通过压力控制器，实现对输气线路的压力进行控制。
