申请日2012.03.31
公开(公告)日2013.01.23
IPC分类号C02F3/10; C02F3/34
摘要
本实用新型公开了一种污水处理生物流化床用悬浮生物填料，其特征在于：包括外环圈、内环圈、径向筋板、小鳍片、径向辐射鳍片;所述外环圈和内环圈通过两片垂直相交的径向筋板连接;外环圈的外侧表面固定若干径向辐射鳍片;内环圈外侧表面固定若干小鳍片。所述外环圈和内环圈之间设有8条连接筋板;在外环圈和内环圈之间形成多个腔室。所述径向辐射鳍片为32个，间隔均匀设置在外环圈的外侧表面上。本实用新型比重为0.94-0.96，其流化状态好、在生化曝气池的边角无堆积现象;外环圈和内环圈之间的腔室的空间结构设计合理，利于腔室内的生物膜与水体间的传质与传氧，微生物的新成代谢、生长繁殖等生命活动旺盛;填料堆积后的有效比表面积大，单位体积填料的微生物挂膜量大;制作过程中加入一定比例的亲水剂，抗氧化剂使用寿命长。
权利要求书

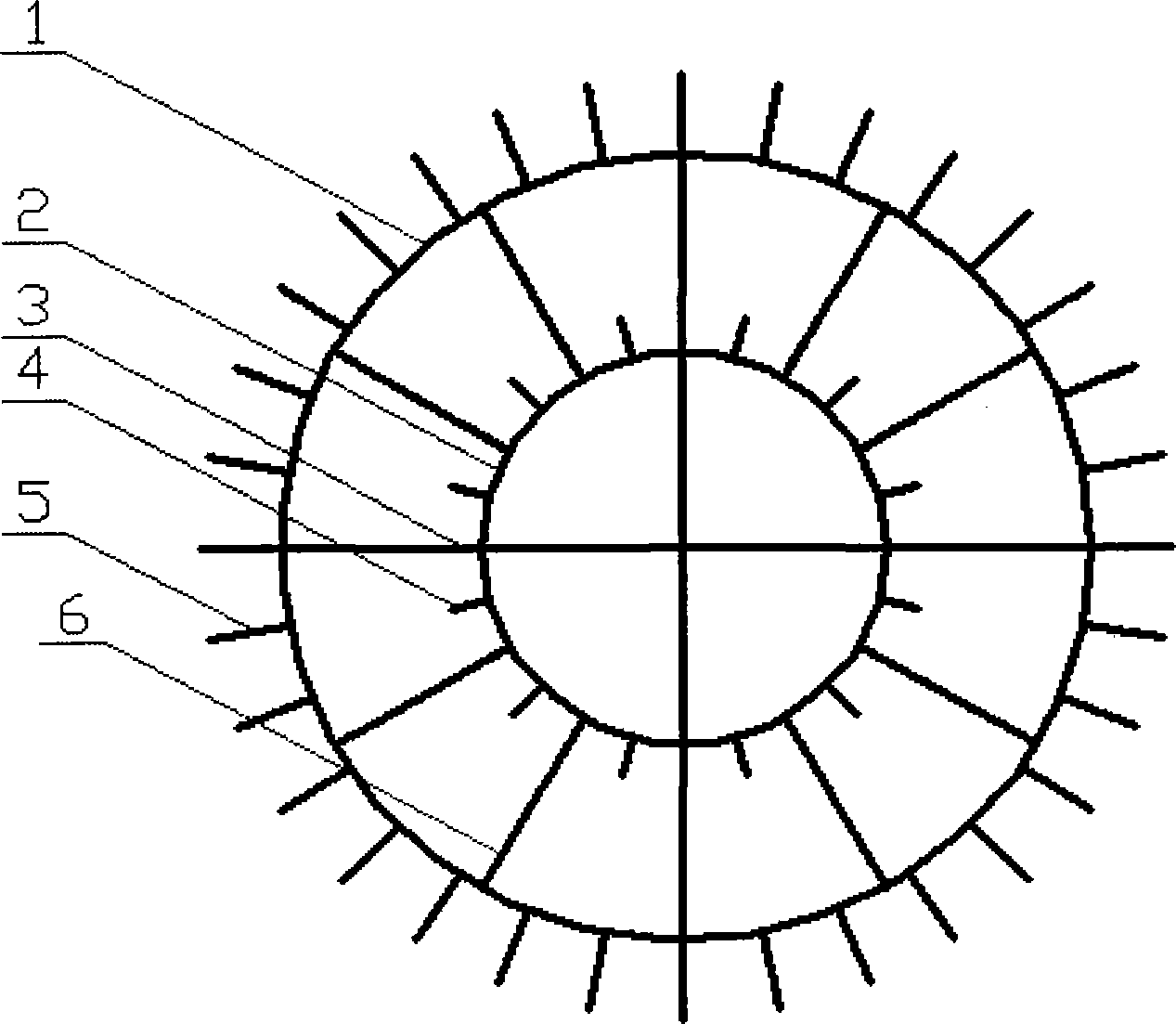

1.一种污水处理生物流化床用悬浮生物填料，其特征在于：包括外环圈(1)、内环圈(2)、径向筋板(3)、小鳍片(4)、径向辐射鳍片(5);所述外环圈(1)和内环圈(2)通过两片垂直相交的径向筋板(3)连接;外环圈(1)的外侧表面固定若干径向辐射鳍片(5);内环圈(2)外侧表面固定若干小鳍片(4)。
2.如权利要求1所述的污水处理生物流化床用悬浮生物填料，其特征在于：所述外环圈(1)和内环圈(2)之间设有8条连接筋板(6);在外环圈(1)和内环圈(2)之间形成多个腔室。
3.如权利要求1所述的污水处理生物流化床用悬浮生物填料，其特征在于：所述径向辐射鳍片(5)为32个，间隔均匀设置在外环圈(1)的外侧表面上。
4.如权利要求1所述的污水处理生物流化床用悬浮生物填料，其特征在于：所述外环圈(1)的直径为19.5-20.5mm，厚度为0.3-0.5mm;所述径向辐射鳍片(5)高度为1.8-2.2mm，厚度与外环圈(1)的一致。
5.如权利要求1所述的污水处理生物流化床用悬浮生物填料，其特征在于：所述小鳍片(4)为12个，间隔均匀设置在内环圈(2)的外侧表面上。
6.如权利要求1所述的污水处理生物流化床用悬浮生物填料，其特征在于：所述内环圈(2)的直径为9.5-10.5mm，厚度与外环圈(1)的一致;所述小鳍片(4)高度为0.9-1.1mm，厚度与外环圈(1)的一致。
7.如权利要求1所述的污水处理生物流化床用悬浮生物填料，其特征在于：所述的悬浮生物填料比重为0.94-0.98。
8.如权利要求1所述的污水处理生物流化床用悬浮生物填料，其特征在于：所述悬浮生物填料堆积后的比表面积为400-500m2/m3。
说明书
污水处理生物流化床用悬浮生物填料
技术领域
本实用新型涉及一种污水处理生物流化床用悬浮生物填料。
背景技术
在污水处理行业中，微生物生化技术是常用而重要的水处理技术，微生物 种类的多少、生物量的大小、微生物的活跃程度等特性决定了微生物生化技术 的处理负荷和处理效果。在微生物生化技术中，生物流化床工艺的微生物种类 多、生物量大、微生物活跃，其处理负荷高、处理效果好，因此生物流化床工 艺正逐步成为微生物生化技术的主流工艺。悬浮生物填料的类型是决定生物流 化床工艺运行效果的关键因素。悬浮生物填料种类繁多，目前比较通用的是由 塑料制作的扁圆柱体形、多腔室同心环状生物填料，其比表面积大、流化状态 好、使用寿命较长。如中国专利200720036902.6、200920043978.0、 200920233880.1公开的悬浮生物填料均属于此类结构的填料。此类填料均由塑 料(如PE)材质做作、表面塑水，在使用初期挂膜速度慢;由于在制作过程中没 有调节材质的比重，与水的比重差别较大，在使用中流化状态不理想、经常出 现生化曝气池边角有填料堆积的现象;在高原强紫外线地区含有机溶剂的化工 污水处理应用中，填料老化速度快、使用寿命难以达到设计长度。因此，此类 填料仍有需要改进的地方。
实用新型内容
本实用新型所要解决的技术问题是提供一种污水处理生物流化床用悬浮生 物填料，克服此类填料上述不足。
本实用新型所要解决的技术问题是通过以下技术方案来实现的：
一种污水处理生物流化床用悬浮生物填料，其特征在于：包括外环圈、内 环圈、径向筋板、小鳍片、径向辐射鳍片;所述外环圈和内环圈通过两片垂直 相交的径向筋板连接;外环圈的外侧表面固定若干径向辐射鳍片;内环圈外侧 表面固定若干小鳍片。
所述外环圈和内环圈之间设有8条连接筋板;在外环圈和内环圈之间形成 多个腔室。
所述径向辐射鳍片为32个，间隔均匀设置在外环圈的外侧表面上。
所述外环圈的直径为19.5-20.5mm，厚度为0.3-0.5mm;所述径向辐射鳍片 高度为1.8-2.2mm，厚度与外环圈(1)的一致。
所述小鳍片为12个，间隔均匀设置在内环圈的外侧表面上。
所述内环圈的直径为9.5-10.5mm，厚度与外环圈的一致;所述小鳍片高度 为0.9-1.1mm，厚度与外环圈的一致。
所述的悬浮生物填料由含有加入亲水剂、抗氧化剂及比重调节剂的PE材质 制作，其比重为0.94-0.98。
所述悬浮生物填料堆积后的比表面积为400-500m2/m3。
本实用新型的有以下有益效果：
(1)、制作过程中加入一定比例的比重调节剂，使得其比重为0.94-0.96， 挂膜后的比重约为0.96-1.0，与水的比重接近，因此在使用中其流化状态好、 在生化曝气池的边角无堆积现象。
(2)、外环圈和内环圈之间的单个腔室的理论直径为0.5mm，径高比为0.5， 腔室的空间结构设计合理，利于腔室内的生物膜与水体间的传质与传氧，微生 物的新成代谢、生长繁殖等生命活动旺盛。
(3)、单个填料的比表面积约为1100m2/m3，堆积后的有效比表面积约为 470m2/m3，有效比表面积大，单位体积填料的微生物挂膜量大。
(4)、制作过程中加入一定比例的亲水剂，填料表面亲水，在填料投入生化 曝气池的初期阶段，微生物挂膜速度快，大大缩短工程调试周期。
(5)、制作过程中加入一定比例的抗氧化剂，填料的抗老化、防紫外线等性 能大大提高，使用寿命延长，本使用新型的使用寿命能达到15年以上。
