申请日2012.08.21
公开(公告)日2013.02.27
IPC分类号C02F9/04
摘要
一种高效处理高含盐废水并回用的装置，它涉及一种除油、脱氮并精制食盐水装置，它包含隔油池、混凝气浮池、氨氮吹脱塔、阻截膜滤器、中间水池、保安过滤器、纳滤膜装置、纳滤产水箱和离子交换树脂装置，隔油池、混凝气浮池、氨氮吹脱塔、阻截膜滤器、中间水池和保安过滤器依次连接，保安过滤器与纳滤膜装置连接，纳滤膜装置的一端与纳滤产水箱的一侧底部连接，纳滤膜装置的另一端与纳滤产水箱的上部连接，纳滤产水箱的另一侧底部与离子交换树脂装置连接。它对稀土高含盐废水可高效除油、除氨氮及选择性的去除2价及多价离子，达到精制食盐水，进入离子膜烧碱的目的，既很好的处理废水，又能资源再利用，并且它操作简单，运行稳定，处理效果好。
权利要求书
1.一种高效处理高含盐废水并回用的装置，其特征在于它包含 隔油池(1)、混凝气浮池(2)、氨氮吹脱塔(3)、阻截膜滤器(4)、中间 水池(5)、保安过滤器(6)、纳滤膜装置(7)、纳滤产水箱(8)和离子交 换树脂装置(9)，隔油池(1)、混凝气浮池(2)、氨氮吹脱塔(3)、阻截 膜滤器(4)、中间水池(5)和保安过滤器(6)依次连接，保安过滤器(6) 与纳滤膜装置(7)连接，纳滤膜装置(7)的一端与纳滤产水箱(8)的一 侧底部连接，纳滤膜装置(7)的另一端与纳滤产水箱(8)的上部连接， 纳滤产水箱(8)的另一侧底部与离子交换树脂装置(9)连接。
说明书
一种高效处理高含盐废水并回用的装置
技术领域：
本实用新型涉及一种除油、脱氮并精制食盐水装置，具体涉及一 种高效处理高含盐废水并回用的装置。
背景技术：
稀土是中国最丰富的战略资源，它是很多高精尖产业所必不 可少原料，中国有不少战略资源如铁矿等贫乏，但稀土资源却非 常丰富。稀土是一组同时具有电、磁、光、以及生物等多种特性 的新型功能材料，是信息技术，能源技术等高技术领域和国防建 设的重要基础材料，同时也对改造某些传统产业，如农业、化工、 建材等起着重要作用。稀土用途广泛，可以使用稀土的功能材料 种类繁多，正在形成一个规模宏大的高技术产业群，有着十分广 阔的市场前景和极为重要的战略意义。有“工业维生素”的美称。 稀土在得到大量运用的同时，其稀土冶炼过程中产生的大量稀土废水 却没有得到很好的处理，对环境造成危害。稀土冶炼过程中，分别加 入碳酸氢铵、盐酸、氢氧化钠和萃取剂等物质，使得稀土提炼过程中 产生了大量含油含氨氮及高含盐的废水，这股废水目前仍得不到适当 的处理。
实用新型内容：
本实用新型的目的是提供一种高效处理高含盐废水并回用的装 置，它对稀土高含盐废水可高效的除油、除氨氮及选择性的去除 2价及多价离子，达到精制食盐水，进入离子膜烧碱的目的，既 很好的处理废水，又能资源再利用，并且它操作简单，运行稳定， 成本低，处理效果好。

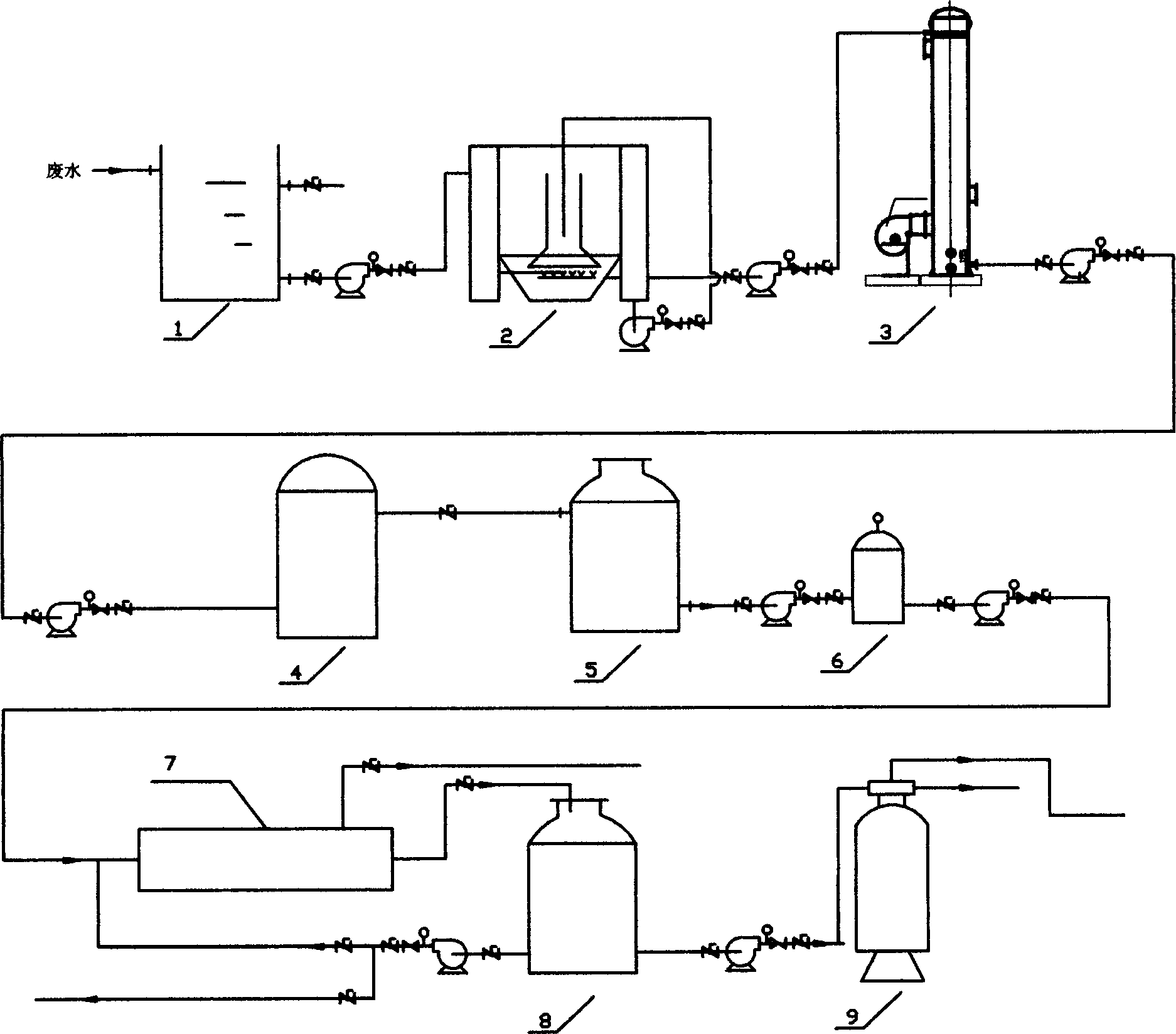

为了解决背景技术所存在的问题，本实用新型采取以下技术方 案：它包含隔油池1、混凝气浮池2、氨氮吹脱塔3、阻截膜滤器4、 中间水池5、保安过滤器6、纳滤膜装置7、纳滤产水箱8和离子交 换树脂装置9，隔油池1、混凝气浮池2、氨氮吹脱塔3、阻截膜滤器 4、中间水池5和保安过滤器6依次连接，保安过滤器6与纳滤膜装 置7连接，纳滤膜装置7的一端与纳滤产水箱8的一侧底部连接，纳 滤膜装置7的另一端与纳滤产水箱8的上部连接，纳滤产水箱8的另 一侧底部与离子交换树脂装置9连接。
本实用新型的工作流程为：废水依次进入隔油池1、气浮池2、 氨氮吹脱塔3、阻截膜滤器4、保安过滤器6、纳滤膜装置7、纳滤产 水箱8、离子交换树脂装置9，其中阻截膜滤器4与纳滤膜装置7的 浓水与废水混合后，回流至处理系统中。
本实用新型具有以下有益效果：它对稀土高含盐废水可高效的 除油、除氨氮及选择性的去除2价及多价离子，达到精制食盐水， 进入离子膜烧碱的目的，既很好的处理废水，又能资源再利用， 并且它操作简单，运行稳定，成本低，处理效果好。
