申请日2012.08.21
公开(公告)日2013.02.13
IPC分类号C02F11/00; C04B18/10; C04B7/28; F23G7/00
摘要
本实用新型提供的电厂循环流化床锅炉污泥掺烧综合利用系统，属于污泥处理设备技术领域，所要解决的问题是：利用污泥燃烧产生的热量发电并回收燃烧后产生的灰渣。其特点是：包括储存池、输送机和循环流化床锅炉，还包括污泥处理装置、立式给料器、位于循环流化床锅炉烟气排出口和烟囱之间的除尘器和循环流化床锅炉下部的除灰渣系统。污泥经高温燃烧后，无害化排空，固体颗粒回收，用作水泥、砖等建材原料。
权利要求书
1.电厂循环流化床锅炉污泥掺烧综合利用系统，包括储存池(1)、输送机 (2)和循环流化床锅炉(10)，其特征是：还包括污泥处理装置、立式给料器 (9)、位于循环流化床锅炉烟气排出口和烟囱(8)之间的除尘器(7)和循环 流化床锅炉下部的除灰渣系统(6);所述污泥处理装置包括污泥搅拌仓(3)、 预压螺旋给料机(4)和浓料泵(5)，其中浓料泵(5)通过管道与立式给料器 (9)连接;所述输送机(2)位于储存池(1)与污泥处理装置之间。
2.依据权利要求1所述的电厂循环流化床锅炉污泥掺烧综合利用系统，其 特征是：所述立式给料器(9)安装在循环流化床锅炉的顶部。
说明书
电厂循环流化床锅炉污泥掺烧综合利用系统
技术领域
本实用新型属于污泥处理设备技术领域，具体涉及电厂循环流化床锅炉污 泥掺烧综合利用系统。
背景技术
随着社会经济的快速发展、城市化进程的不断加快，污泥作为污水处理厂 污水处理后的产物，其数量急剧增加，一方面因含有大量的有机腐质、寄生虫 卵等有害物质，如处理方式不当，很容易造成环境的二次污染，另一方面由于 城市居民生活水平的提高，污泥的有机物含量也逐渐在增加，使得污泥低位发 热量随之增长，有些纺织厂、造纸厂污水产生的污泥有机物含量更多，低位发 热量也更高。原有污泥处理方式已不符合社会发展的要求，如何安全有效地将 污泥合理利用并产生出一定的社会效益、环境效益和经济效益，已成为政府和 企业密切关注的焦点。
电厂的经营成本中60%～70%是来自燃料成本，加之国家提出的环境保护、 资源综合利用和再生能源的长期发展战略部署，一些企业已先后应用了风力发 电、生物发电、垃圾发电、沼气发电等技术，污泥也因其发热量的增加，逐渐 走进人们的视野。利用污泥作为燃料掺烧发电，一方面可改善污泥现有的处理 方式污染环境的问题，另一方面可有效降低电厂的生产成本。
发明内容
本实用新型的目的是解决现有技术存在的问题，提供电厂循环流化床锅炉 污泥掺烧综合利用系统。
本实用新型为解决上述技术问题而采取的技术方案是：

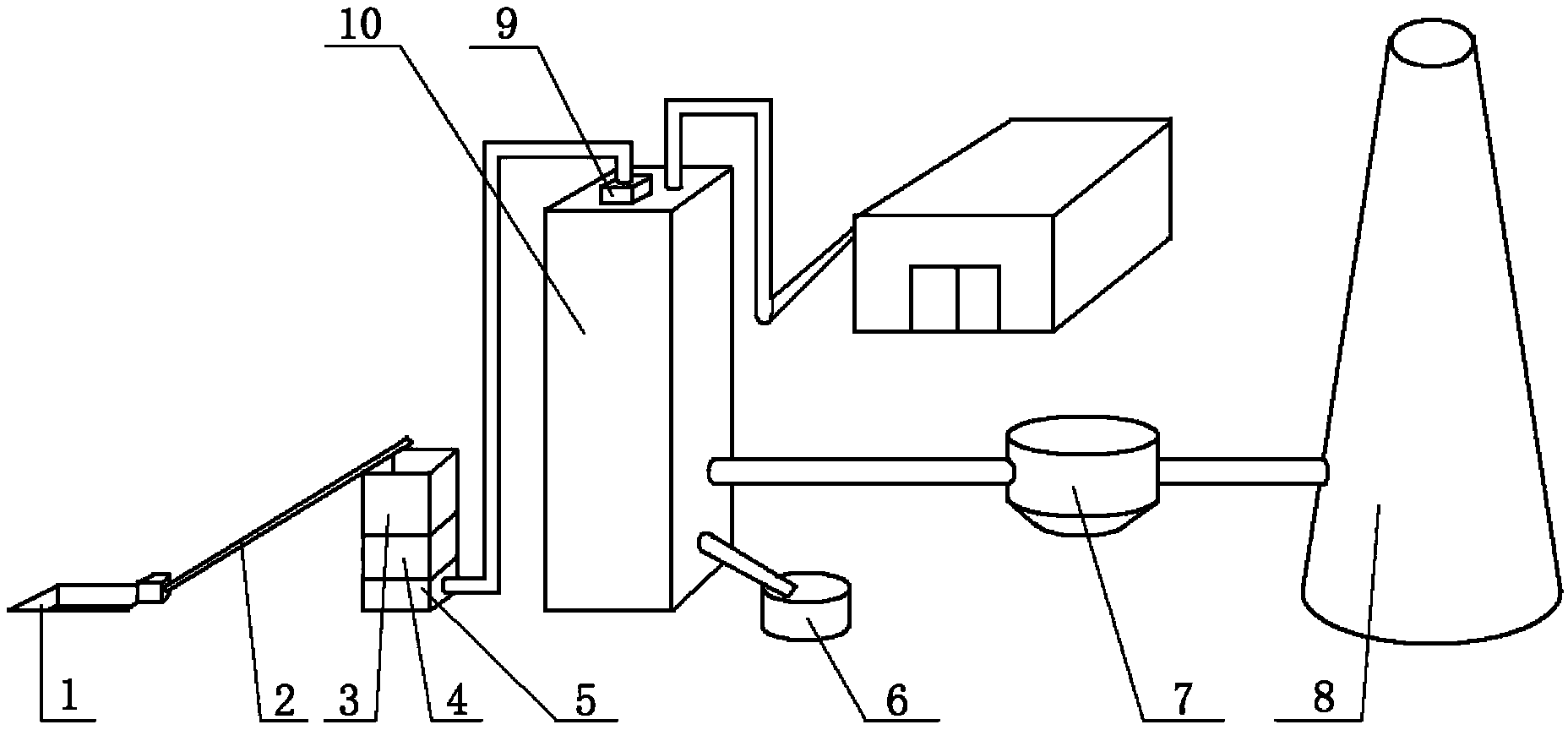

电厂循环流化床锅炉污泥掺烧综合利用系统，包括储存池、输送机和循环 流化床锅炉，还包括污泥处理装置、立式给料器、位于循环流化床锅炉烟气排 出口和烟囱之间的除尘器和循环流化床锅炉下部的除灰渣系统;所述污泥处理 装置包括污泥搅拌仓、预压螺旋给料机和浓料泵;其中浓料泵通过管道与立式 给料器连接;所述输送机位于储存池与污泥处理装置之间。
所述立式给料器安装在循环流化床锅炉的顶部。
本发明与现有技术相比，具有以下有益效果：
1、本实用新型将污泥与燃料掺烧节约了燃料;
2、本实用新型将污泥由锅炉顶部加入，减少了污泥干化环节，处理成本降 低;
3、本实用新型利用循环流化床锅炉作为燃烧设备，提高燃烧效率，降低污 染物的排放量;
4、本实新型燃烧后的炉渣可回收利用作为水泥、砖等建材原料。
