申请日2014.02.21
公开(公告)日2014.09.10
IPC分类号B01D33/48; B01D33/06
摘要
立式筒筛污水除渣机，是污水源热泵机组冷、热源原生污水处理过程中的重要设备，污水流过筒筛经筛网2除渣后流进筒筛内侧出水管8经污水泵输送到水源热泵机组进行换热。立式筒筛污水除渣机筒筛转动是靠电动机7转动，经减速机6确定以适当的转速，带动主轴4转动，圆柱形筒筛随之转动。原生污水中大颗粒悬浮物被隔离在筛网2的外侧并随着筒筛转动被流过的污水冲刷掉冲至下游，有效防止污物积压，筛网2界面不断更新，此设备具有连续除污，提高除污效率及可靠性。
权利要求书
1.立式筒筛污水除渣机，筒筛支架(1)固定在轴线上的主轴(4)上， 电动机(7)、减速机(6)也固定在主轴(4)上，减速机架在支架(10)上， 其特征在于：筒筛支架(1)与外周围缠绕筛网(2)构成筒筛。
2.根据权利要求1立式筒筛污水除渣机，其特征在于：筒筛支架1与筛 网2所构成立式筒筛外形呈圆柱状。
3.根据权利要求1所述立式筒筛污水除渣机，其特征在于：筒筛转动是 靠电动机(7)转动，经减速机(6)确定以适当的转速，带动主轴4转动， 圆柱形筒筛随之转动。
说明书
立式筒筛污水除渣机
技术领域
本实用新型涉及一个立式筒筛污水除渣机的改进。
背景技术
节能减排，绿色环保是当前经济发展的主题，目前在原生污水作为水源热泵机组的冷、热源得到广泛利用。但是，在技术上存在主要问题是生活污水杂质堵塞污水泵及堵塞换热器的故障时有发生，严重影响采暖、空调系统的安全运行。
发明内容

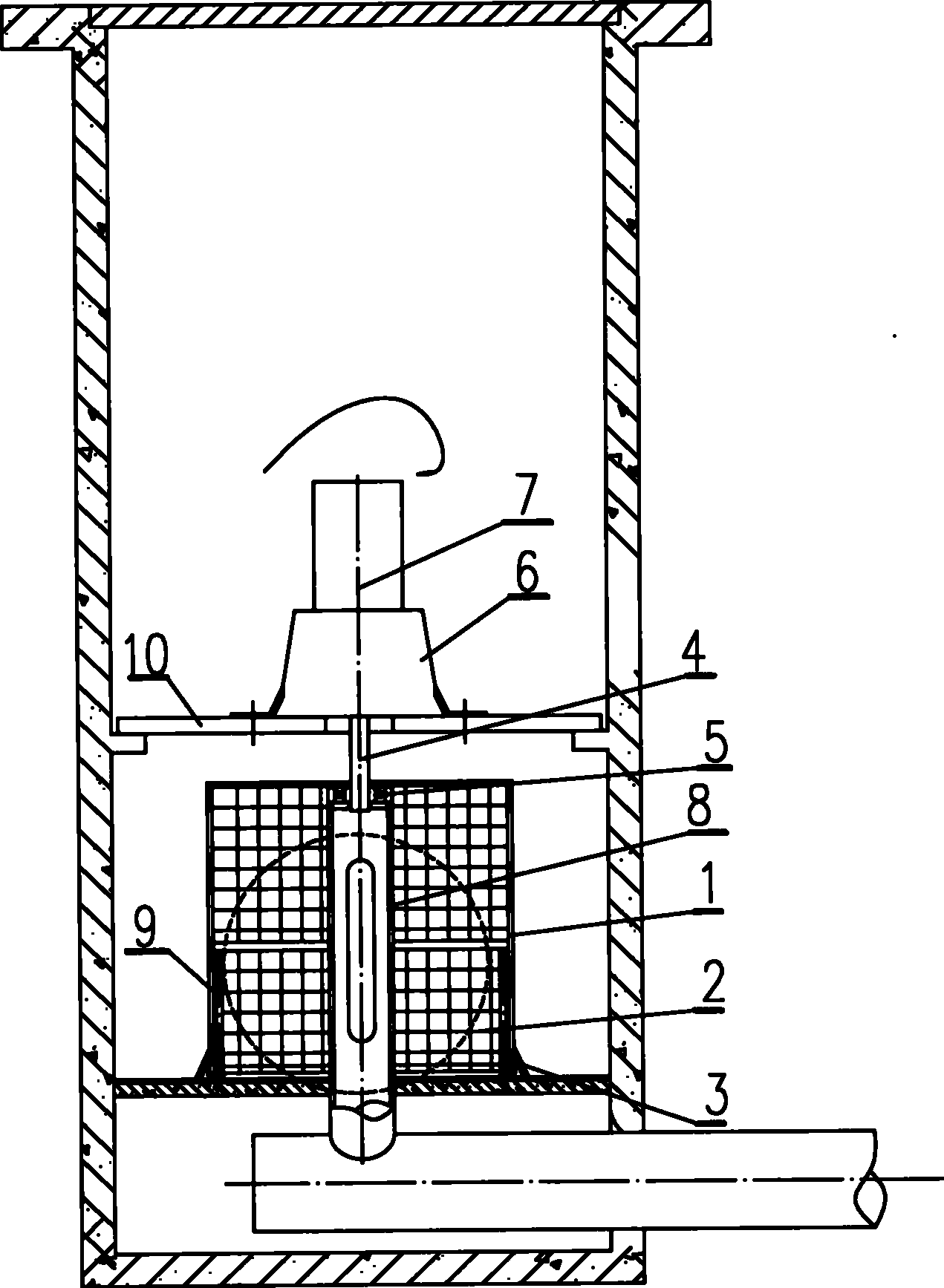

为了解决污水除渣问题，本实用新型提供一种立式筒筛污水除渣机，本设备可设在市政污水主管道检查井内或设在污水导流旁通管道的取水构筑物内。利用电动机驱动筒筛转动，利用污水冲刷污物与毛发，使其界面不断更新，提高筛分效率。本发明采用以下技术措施，由筒筛支架1，筛网2、橡胶隔渣板3、主轴4、轴承5、减速机6、电动机7、出水管8、防晃杆9、减速机支架10组成。筛网2缠绕固定在筒筛支架1上，筒筛支架1固定于在轴线上的主轴4上，减速机6、电动机7也固定在主轴4上，电动机7、减速机6、主轴4、筒筛支架1、筛网2所构成的转动机构架在减速机支架10上。筒筛支架1与外周围缠绕筛网2构成筒筛，筒筛支架1与筛网2所构成立式筒筛外形呈圆柱状，在筒筛下部内侧设有防晃杆9。立式筒筛污水除渣机筒筛转动是靠电动机(7)转动，经减速机(6)确定以适当的转速，带动主轴4转动，圆柱形筒筛随之转动。原生污水中大颗粒悬浮物随着筒筛转动被流过的污水冲至下游，防止污物积压，部分流过的污水冲刷筛网2界面不断更新，提高筒筛除渣效率。污水流经筒筛时，原生污水经筛网2除渣后污水经筒筛内侧出水管8经污水泵输送至水源热泵机组进行换热，有效防止污水 泵的堵塞，提高原生污水源热泵系统水源的可靠性。
此设备有以下优点：体积小，除渣效率高，为污水源热泵机组提供高品质，安全可靠优质水源成为可能。
