申请日2014.02.24
公开(公告)日2014.08.06
IPC分类号C02F3/30
摘要
本实用新型公开了一种污水处理装置，包括初沉池、缺氧池、好氧池和二沉池，所述好氧池包括位于前端的依次排列的若干个固定格室、位于尾端的依次排列的若干个活动格室以及与每个格室均相连的空气压缩机，相邻的格室之间通过导流墙隔开，每个导流墙均与格室的侧壁之间留有开口，且相邻开口的位置交替设置，所述活动格室的导流墙的开口附近设置分别有活动挡板，所述活动挡板用于关闭所述导流墙的开口;所述活动格室上分别开设有混合液出口，所述混合液出口分别与二沉池相连。该污水处理装置可以根据进水水质特点灵活调整好氧池的有效容积，保障出水达标的同时避免了后续过量曝气情况的发生，可以大幅降低曝气能耗。
权利要求书
1.一种污水处理装置，其特征在于，包括依次相连通的初沉池、缺氧 池、好氧池和二沉池，
其中，所述好氧池包括位于前端的依次排列的若干个固定格室、位于尾 端的依次排列的若干个活动格室以及与每个格室均相连的空气压缩机，相邻 的格室之间通过导流墙隔开，每个导流墙均与格室的侧壁之间留有开口，且 相邻开口的位置交替设置，所述活动格室的导流墙的开口附近设置分别有活 动挡板，所述活动挡板用于关闭所述导流墙的开口;所述活动格室上分别开 设有混合液出口，所述混合液出口分别与二沉池相连。
2.根据权利要求1所述的污水处理装置，其特征在于，所述混合液出口 与二沉池相连的管路上分别安装有混合液阀门。
3.根据权利要求1所述的污水处理装置，其特征在于，所述格室分别与 空气压缩机并联，其曝气管路上分别安装有空气阀门和气体流量计。
4.根据权利要求1所述的污水处理装置，其特征在于，所述活动格室的 容积之和为固定格室的容积之和的4/7～6/7。
5.根据权利要求4所述的污水处理装置，其特征在于，所述活动格室的 容积之和为固定格室的容积之和的5/7。
6.根据权利要求1所述的污水处理装置，其特征在于，所述相邻活动格 室上的混合液出口在好氧池的两侧交替设置。
7.根据权利要求1所述的污水处理装置，其特征在于，所述缺氧池包括 依次排列的若干个缺氧格室以及安装于每个格室中的搅拌器，所述相邻的缺 氧格室之间通过导流墙隔开，每个导流墙均与格室的侧壁之间留有开口，且 相邻开口的位置交替设置。
8.根据权利要求1所述的污水处理装置，其特征在于，所述最后的活动 格室的混合液出口通过硝化液回流管道与好氧池的前端相连通。
9.根据权利要求1所述的污水处理装置，其特征在于，所述二沉池底部 的污泥出口通过污泥回流管道与好氧池的前端相连通。
10.根据权利要求1所述的污水处理装置，其特征在于，所述空气压缩 机为变频空气压缩机。
说明书
污水处理装置
技术领域
本实用新型涉及环境资源技术领域，特别是涉及污水处理装置。
背景技术
在城市污水处理工艺中，前置反硝化脱氮系统是常用的连续流活性污泥 工艺之一。在污水脱氮处理过程中，好氧池是进行硝化反应、削减有机物的 重要场所，比较理想的情况是在好氧池的最后一个格室，刚好完成硝化反 应，从而避免过量曝气的情况发生，然而在实际情况中，很难控制到这个层 次。这是由于污水处理厂的规模和运行参数的设定，一般是按照10～20年设 计年限来确定处理水量及运行参数。在运行初期，污水处理量偏小，在推流 方向上，导致污水在好氧池内提前完成硝化反应，然而好氧池内混合液流向 二沉池的出口位置是固定的，混合液必须继续流经余下的好氧池才可进入二 沉池。而且，为防止活性污泥在好氧池中沉淀，混合液需要继续在曝气过程 中流向出口，必然造成能耗浪费(曝气能耗占到活性污泥法工艺总能耗的 50%～70%)。此外，在低营养物浓度下，过量曝气对活性污泥絮体产生破坏 作用。
实用新型内容
有鉴于此，本实用新型的目的在于提出一种污水处理装置，以降低曝气 能耗，节省污水处理成本。

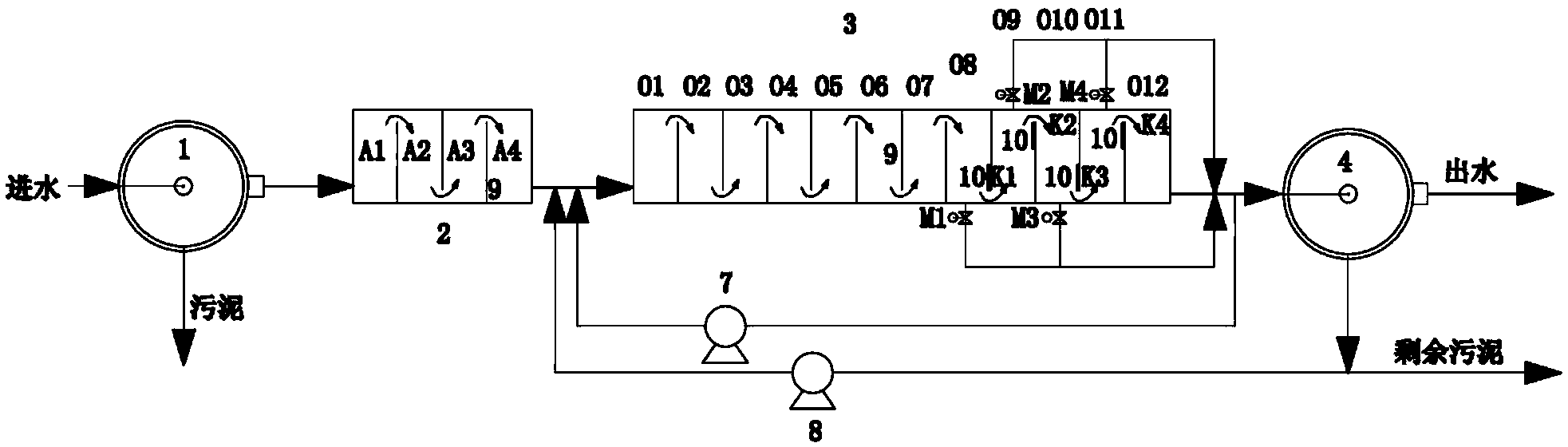

基于上述目的，本实用新型提供的污水处理装置包括依次相连通的初沉 池、缺氧池、好氧池和二沉池，
其中，所述好氧池包括位于前端的依次排列的若干个固定格室、位于尾 端的依次排列的若干个活动格室以及与每个格室均相连的空气压缩机，相邻 的格室之间通过导流墙隔开，每个导流墙均与格室的侧壁之间留有开口，且 相邻开口的位置交替设置，所述活动格室的导流墙的开口附近设置分别有活 动挡板，所述活动挡板用于关闭所述导流墙的开口;所述活动格室上分别开 设有混合液出口，所述混合液出口分别与二沉池相连。
可选地，所述混合液出口与二沉池相连的管路上分别安装有混合液阀 门。
较佳地，所述格室分别与空气压缩机并联，其曝气管路上分别安装有空 气阀门和气体流量计。
可选地，所述活动格室的容积之和为固定格室的容积之和的4/7～6/7。
优选地，所述活动格室的容积之和为固定格室的容积之和的5/7。
可选地，所述相邻活动格室上的混合液出口在好氧池的两侧交替设置。
可选地，所述缺氧池包括依次排列的若干个缺氧格室以及安装于每个格 室中的搅拌器，所述相邻的缺氧格室之间通过导流墙隔开，每个导流墙均与 格室的侧壁之间留有开口，且相邻开口的位置交替设置。
可选地，所述最后的活动格室的混合液出口通过硝化液回流管道与好氧 池的前端相连通。
可选地，所述二沉池底部的污泥出口通过污泥回流管道与好氧池的前端 相连通。
较佳地，所述空气压缩机为变频空气压缩机。
从上面所述可以看出，本实用新型提供的污水处理装置可以根据进水水 质特点，依据检测到的硝化反应结束点，灵活调整好氧池的有效容积，增强 了工艺运行调控管理的灵活性;灵活改变混合液流向二沉池的位置，可以及 时将处理后的混合液排入二沉池;保障出水达标的同时避免了后续过量曝气 情况的发生，可以大幅降低曝气能耗。
