申请日2012.07.11
公开(公告)日2012.10.10
IPC分类号C02F11/12
摘要
本发明提供了一种污泥脱水机挤压滚轴，为带式污泥脱水机浓缩后进行挤压的第一根轴，其特征在于：包括中间挤压部分，防溢出部分通过椎体部分设于中间挤压部分两端，防溢出部分外端设有固定轴头。本发明提供的一种污泥脱水机挤压滚轴克服了现有技术的不足，通过在中间挤压部分两端设置椎体部分及直径更大的防溢出部分，能防止污泥溢出及走偏，大大提高了脱水机的脱水效率。
权利要求书

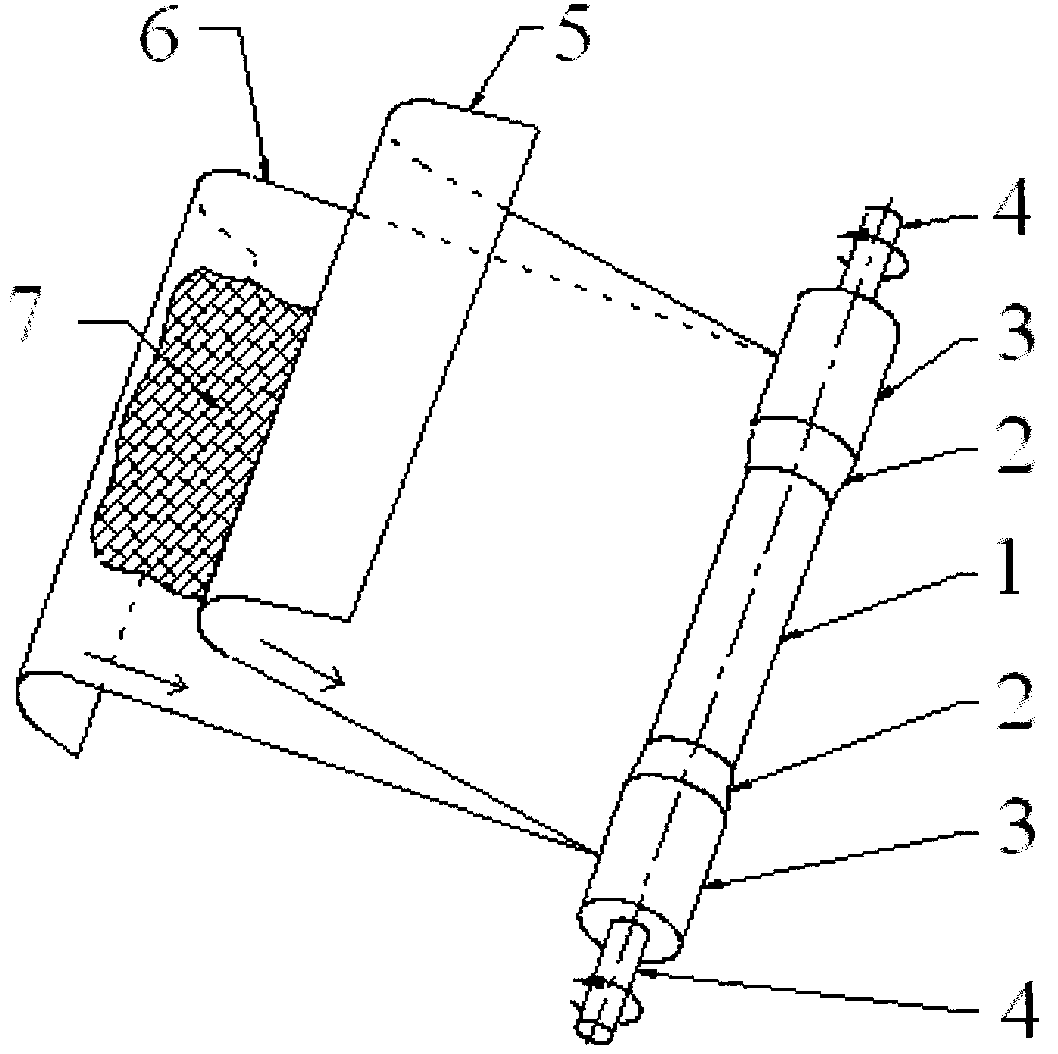

1.一种污泥脱水机挤压滚轴，为带式污泥脱水机浓缩后进行挤压的第一根轴， 其特征在于：包括中间挤压部分(1)，防溢出部分(3)通过椎体部分(2)设于 中间挤压部分(1)两端，防溢出部分(3)外端设有固定轴头(4)。
2.如权利要求1所述的一种污泥脱水机挤压滚轴，其特征在于：所述中间挤压 部分(1)直径为80mm～570mm，所述防溢出部分(3)的直径为88mm～600mm， 所述中间挤压部分(1)的直径比所述防溢出部分(3)的直径小8mm～30mm。
3.如权利要求2所述的一种污泥脱水机挤压滚轴，其特征在于：所述椎体部分 (2)为圆锥体，圆锥体的大直径与所述防溢出部分(3)的直径相同，圆锥体的 小直径与所述中间挤压部分(1)的直径相同;所述椎体部分(2)的轴向长度为 30～150mm。
4.如权利要求1所述的一种污泥脱水机挤压滚轴，其特征在于：所述中间挤压 部分(1)、椎体部分(2)和防溢出部分(3)构成的整体的轴向长度为500～4200mm。
5.如权利要求1所述的一种污泥脱水机挤压滚轴，其特征在于：所述污泥脱水 机挤压滚轴的材质为橡胶、塑料、碳钢或不锈钢。
说明书
一种污泥脱水机挤压滚轴
技术领域
本发明涉及一种污泥脱水机挤压滚轴，属于环保带式污泥脱水设备技术领 域。
背景技术
带式污泥脱水机是一种环保设备，主要用于污水处理系统的排渣工艺中，其 功能是将污水处理过程中产生的高含水率的污泥加压脱水，成为含固量高的泥饼 或泥渣。带式污泥脱水机一般采用滤带包着污泥在滚轮上行走的方式来挤压污 泥，使其脱水。
传统的带式污泥脱水机的挤压滚轮一般采用通长形式，这种形式在污泥进入 两个滤带之间开始经过挤压滚轮时，由于两条滤带是张紧的，污泥极其容易从滤 带两边溢出，影响设备及周围的环境卫生。此外，滤布挤压还容易造成污泥走偏 的问题，如果污泥不在滤布的中心，滤布容易发生走偏、起褶皱等问题。
发明内容
本发明要解决的技术问题是提供一种能防止污泥溢出及走偏的污泥脱水机 挤压滚轮。
为了解决上述技术问题，本发明的技术方案是提供一种污泥脱水机挤压滚 轴，为带式污泥脱水机浓缩后进行挤压的第一根轴，其特征在于：包括中间挤压 部分，防溢出部分通过椎体部分设于中间挤压部分两端，防溢出部分外端设有固 定轴头。
优选地，所述中间挤压部分直径为80mm～570mm，所述防溢出部分的直径 为88mm～600mm，所述中间挤压部分的直径比所述防溢出部分的直径小 8mm～30mm。
优选地，所述椎体部分为圆锥体，圆锥体的大直径与所述防溢出部分的直径 相同，圆锥体的小直径与所述中间挤压部分的直径相同;所述椎体部分的轴向长 度为30～150mm。
优选地，所述中间挤压部分、椎体部分和防溢出部分构成的整体的轴向长度 为500～4200mm。
优选地，所述污泥脱水机挤压滚轴的材质为橡胶、塑料、碳钢或不锈钢。
本发明提供的一种污泥脱水机挤压滚轴通过在中间挤压部分两端设置直径 更大的防溢出部分，使污泥包在上挤压滤布和下挤压滤布之间，滤布两边被压紧， 防止污泥被挤压溢出以影响设备及周围的环境卫生。椎体部分能控制污泥在滤布 中间位置挤压，防止污泥走偏。防溢出部分还可使大量挤压水容易排出，降低泥 饼含水率，增加泥饼厚度，使泥饼易于剥落，从而使脱水机的脱水效率大大提高。
本发明提供的一种污泥脱水机挤压滚轴克服了现有技术的不足，通过在中间 挤压部分两端设置椎体部分及直径更大的防溢出部分，能防止污泥溢出及走偏， 大大提高了脱水机的脱水效率。
