申请日2012.07.12
公开(公告)日2012.10.24
IPC分类号B01D36/02; E03F7/10; C02F9/02
摘要
本发明公开了一种污水净化系统，包括用于储存污水的水处理区和用于储存由污水净化系统净化后的净化水的净化水区，水处理区内设置有用于净化污水的第一过滤装置，其中，污水净化系统还包括清洗装置，该清洗装置能够使用由污水净化系统净化的净化水对第一过滤装置进行清洗。本发明还提供一种使用本发明提供的污水净化系统的下水道综合养护车。由于本发明提供的污水净化系统中设置有使用过滤后的净化水清洗第一过滤装置的清洗装置，因此能够及时清洗和清洁该第一过滤装置，使其能够高质量地长时间连续工作，因此能够使得使用该污水净化系统的下水道综合养护车能够长时间进行下水道综合养护作业，实用性强。
权利要求书
1.一种污水净化系统，包括用于储存污水的水处理区(1)和用于储存 由所述污水净化系统净化后的净化水的净化水区(7)，所述水处理区(1) 内设置有用于净化污水的第一过滤装置(2)，其特征在于，所述污水净化系 统还包括清洗装置(3)，该清洗装置(3)能够使用由所述污水净化系统净 化的净化水对所述第一过滤装置(2)进行清洗。
2.根据权利要求1所述的污水净化系统，其特征在于，所述清洗装置 (3)包括第一喷头(31)，该第一喷头(31)能够从外侧喷淋所述第一过滤 装置(2)。
3.根据权利要求1或2所述的污水净化系统，其特征在于，所述清洗 装置(3)包括第二喷头(32)，该第二喷头(32)能够从内侧冲洗所述第一 过滤装置(2)
4.根据权利要求3所述的污水净化系统，其特征在于，所述第一过滤 装置(2)包括支架(21)以及可旋转地安装在该支架(21)的第一端上的 旋转滤筒(22)，所述第二喷头(32)安装在所述旋转滤筒(22)内部。
5.根据权利要求4所述的污水净化系统，其特征在于，所述旋转滤筒 (22)的第一端设置有驱动该旋转滤筒(22)转动的第一驱动装置(23)， 所述旋转滤筒(22)的第二端设置有清洗接头(24)，所述第二喷头(32) 为多个，并且均通过该清洗接头(24)与所述净化水区(7)连通。
6.根据权利要求4所述的污水净化系统，其特征在于，所述第一过滤 装置(2)还包括自洁装置，该自洁装置包括清洁刮板(25)和弹性件(28)， 该清洁刮板(25)通过所述弹性件(28)偏压在所述旋转滤筒(22)的外侧， 以清除附着在所述旋转滤筒(22)上的污物。
7.根据权利要求6所述的污水净化系统，其特征在于，所述自洁装置 还包括第一支架(29a)和第二支架(29b)，所述第一支架(29a)的第一端 铰接在所述第一过滤装置(2)上，所述清洁刮板(25)的第一端可拆卸地 固定在所述第一支架(29b)的第二端，所述清洁刮板(25)的第二端朝向 所述旋转滤筒(22)的表面延伸，所述第二支架(29b)固定在所述第一过 滤装置(2)上，所述弹性件(28)的第一端固定在该第二支架(29b)上， 所述弹性件(28)的第二端与所述第一支架(29a)的第一端固定，以使所 述清洁刮板(25)偏压在所述旋转滤筒(22)的外表面上。
8.根据权利要求7所述的污水净化系统，其特征在于，所述清洁刮板 (25)为弹性高分子材料板。
9.根据权利要求4所述的污水净化系统，其特征在于，所述支架(21) 的第二端铰接在所述水处理区(1)内，并且所述旋转滤筒(22)的上部固 定有能够漂浮在水面上的漂浮筒(26)，以使所述旋转滤筒(22)能够随水 面绕铰接点摆动。
10.根据权利要求9所述的污水净化系统，其特征在于，所述旋转滤筒 (22)的摆动角度范围为0°-75°。
11.根据权利要求1所述的污水净化系统，其特征在于，所述污水处理 区(1)包括进污口(11)，在所述第一过滤装置(2)和所述进污口(1)之 间设置有能够过滤污水的折弯滤板(4)，该折弯滤板(4)的上端固定在所 述水处理区(1)的顶部，下端朝向所述水处理区(2)的底部延伸，其中， 所述折弯滤板(4)包括交替布置的凹部和凸部。
12.根据权利要求11所述的污水净化系统，其特征在于，所述清洗装 置(3)包括第三喷头(33)，该第三喷头能够冲洗所述折弯滤板(4)。
13.根据权利要求1所述的污水净化系统，其特征在于，所述污水净化 系统还包括第二过滤装置(5)，该第二过滤装置(5)的进水口(51)与所 述第一过滤装置(2)的出水口(27)通过第一水泵(61)连通。
14.根据权利要求13所述的污水净化系统，其特征在于，所述第二过 滤装置(5)包括壳体(52)以及可旋转地安装在该壳体(52)内部旋转滤 芯(53)，所述进水口(51)形成在所述壳体(52)的侧壁上。
15.根据权利要求14所述的污水净化系统，其特征在于，所述壳体(52) 上安装有驱动所述旋转滤芯(53)旋转的第二驱动装置(59)，所述第二驱 动装置在所述第一水泵(61)启动3至5秒后启动。
16.根据权利要求14或15所述的污水净化系统，其特征在于，所述旋 转滤芯(53)包括第一滤层(54)和位于该第一滤层(54)内部的第二滤层 (55)，该第一滤层(54)的过滤精度小于所述第二滤层(55)的过滤精度。
17.根据权利要求16所述的污水净化系统，其特征在于，所述壳体(52) 内部包括由所述壳体(52)和所述第一滤层(54)围成的污水区(52a)，由 所述第一滤层(54)和所述二滤层(55)围成的中水区(54a)以及由所述 第二滤层(55)围成的净化水区(55a)，所述第二过滤装置(5)包括与所 述污水区(52a)连通的第一出水口(56)，与所述中水区(54a)连通的第 二出水口(57)以及与所述净化水区(55a)连通的第三出水口(58)，
其中，所述第一出水口(56)与所述水处理区(1)连通，所述第二出 水口(57)与用于喷淋所述第一过滤装置(2)的第一喷头(21)连通，所 述第三出水口(58)与所述净化水区(7)连通。
18.根据权利要求1所述的污水净化系统，其特征在于，所述污水净化 系统还包括与所述净化水区(7)连通的第二水泵(62)，通过该第二水泵(62) 的泵送，所述净化水区(7)内的净化水能够通过所述清洗装置(3)冲洗所 述第一过滤装置(2)和/或所述水处理区(1)的内壁。
19.根据权利要求18所述的污水净化系统，其特征在于，所述污水净 化系统还包括第三过滤装置(71)，所述净化水区(7)通过该第三过滤装置 (71)与所述第二水泵(62)连通。

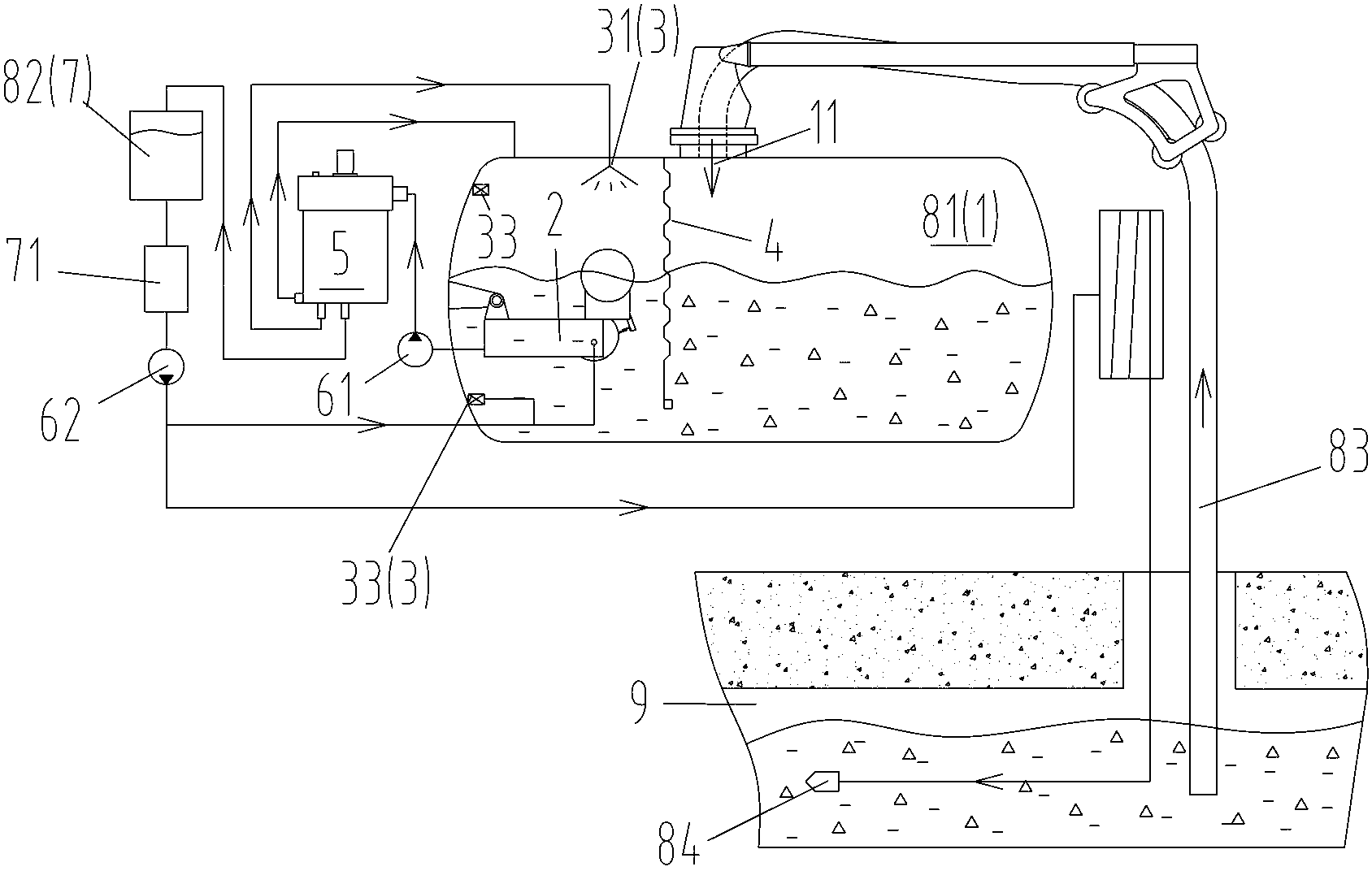

20.一种下水道综合养护车，该下水道综合养护车包括污水罐(81)、 清水箱(82)、吸污管(83)和疏通组件(84)，所述吸污管将污水抽吸到所 述污水罐(81)中，所述疏通组件(84)从所述清水箱(82)中得到疏通用 水，以对下水道(9)的堵塞点进行疏通，其特征在于，所述下水道综合养 护车还包括根据权利要求1-19中任意一项所述的污水净化系统，其中所述 水处理区(1)为所述污水罐(81)，所述净化水区(7)为所述清水箱(82)。
说明书
污水净化系统和下水道综合养护车
技术领域
本发明涉及污水净化领域，具体地，涉及一种污水净化系统和使用该污 水净化系统的下水道综合养护车。
背景技术
在环卫车辆中通常涉及污水净化领域，以能够回收污水并进行重复利 用，以能够延长车辆一次加水后的运行时间。例如，在吸污、疏通等对下水 道进行综合养护的车辆中，当其对下水道进行清理工作时，由于其自身功能 单一或者是清水箱的容积有限，很难实现长时间的下水道疏通、吸污连续作 业，工作效率低，使用成本高。因此，为了提升其连续工作的时间，已经将 污水净化与循环技术运用到了下水道综合养护车上了。该污水净化与循环技 术的核心在于可将例如疏通车从下水道中抽吸上来的污水进行过滤后成为 能够满足再次疏通用水。从而使得下水道综合养护车的连续工作时间延长。
其中，所使用的污水净化系统的长时间工作能力将决定车辆的连续工作 时间。然而在现有技术中，例如在公开号为CN 101824855A，名称为：智能 化多功能联合吸污车的发明专利中，其污水净化系统虽然设置有多级过滤， 但是各级过滤装置均不能得到及时清洁。因此，在工作一段时间后，其污水 净化系统中的过滤装置由于得不到及时清洗和清洁，会直接影响到对污水的 回收利用，只能停车逐个清洗。这同样不能满足下水道综合养护车的长时间 连续使用，从而影响现有技术中的疏通车、吸污车等下水道综合养护车的工 作效率
因此，提供一种能够长时间连续使用的污水净化系统，不仅对实现长时 间连续不断进行污水再利用的下水道综合养护车，而起对其他需要污水进化 的领域均具有积极意义。
发明内容
本发明的一个目的是提供一种污水净化系统，该污水净化系统中的过滤 装置能够得到及时清洗和清洁，以能够长时间连续使用。
本发明的另一个目的是提供一种下水道综合养护车，该下水道综合养护 车使用本发明提供的污水净化系统，以能够长时间进行下水道养护作业。
为了实现上述目的，根据本发明的一个方面，提供一种污水净化系统， 包括用于储存污水的水处理区和用于储存由所述污水净化系统净化后的净 化水的净化水区，所述水处理区内设置有用于净化污水的第一过滤装置，其 中，所述污水净化系统还包括清洗装置，该清洗装置能够使用由所述污水净 化系统净化的净化水对所述第一过滤装置进行清洗。
优选地，所述清洗装置包括第一喷头，该第一喷头能够从外侧喷淋所述 第一过滤装置。
优选地，所述清洗装置包括第二喷头，该第二喷头能够从内侧冲洗所述 第一过滤装置
优选地，所述第一过滤装置包括支架以及可旋转地安装在该支架的第一 端上的旋转滤筒，所述第二喷头安装在所述旋转滤筒内部。
优选地，所述旋转滤筒的第一端设置有驱动该旋转滤筒转动的第一驱动 装置，所述旋转滤筒的第二端设置有清洗接头，所述第二喷头为多个，并且 均通过该清洗接头与所述净化水区连通。
优选地，所述第一过滤装置还包括自洁装置，该自洁装置包括清洁刮板 和弹性件，该清洁刮板通过所述弹性件偏压在所述旋转滤筒的外侧，以清除 附着在所述旋转滤筒上的污物。
优选地，所述自洁装置还包括第一支架和第二支架，所述第一支架的第 一端铰接在所述第一过滤装置上，所述清洁刮板的第一端可拆卸地固定在所 述第一支架的第二端，所述清洁刮板的第二端朝向所述旋转滤筒的表面延 伸，所述第二支架固定在所述第一过滤装置上，所述弹性件的第一端固定在 该第二支架上，所述弹性件的第二端与所述第一支架的第一端固定，以使所 述清洁刮板偏压在所述旋转滤筒的外表面上。
优选地，所述清洁刮板为弹性高分子材料板。
优选地，所述支架的第二端铰接在所述水处理区内，并且所述旋转滤筒 的上部固定有能够漂浮在水面上的漂浮筒，以使所述旋转滤筒能够随水面绕 铰接点摆动。
优选地，所述旋转滤筒的摆动角度范围为0°-75°。
优选地，所述污水处理区包括进污口，在所述第一过滤装置和所述进污 口之间设置有能够过滤污水的折弯滤板，该折弯滤板的上端固定在所述水处 理区的顶部，下端朝向所述水处理区的底部延伸，其中，所述折弯滤板包括 交替布置的凹部和凸部。
优选地，所述清洗装置包括第三喷头，该第三喷头能够冲洗所述折弯滤 板。
优选地，所述污水净化系统还包括第二过滤装置，该第二过滤装置的进 水口与所述第一过滤装置的出水口通过第一水泵连通。
优选地，所述第二过滤装置包括壳体以及可旋转地安装在该壳体内部旋 转滤芯，所述进水口形成在所述壳体的侧壁上。
优选地，所述壳体上安装有驱动所述旋转滤芯旋转的第二驱动装置，所 述第二驱动装置在所述第一水泵启动3至5秒后启动。
优选地，所述旋转滤芯包括第一滤层和位于该第一滤层内部的第二滤 层，该第一滤层的过滤精度小于所述第二滤层的过滤精度。
优选地，所述壳体内部包括由所述壳体和所述第一滤层围成的污水区， 由所述第一滤层和所述二滤层围成的中水区以及由所述第二滤层围成的净 化水区，所述第二过滤装置包括与所述污水区连通的第一出水口，与所述中 水区连通的第二出水口以及与所述净化水区连通的第三出水口，其中，所述 第一出水口与所述水处理区连通，所述第二出水口与用于喷淋所述第一过滤 装置的第一喷头连通，所述第三出水口与所述净化水区连通。
优选地，所述污水净化系统还包括与所述净化水区连通的第二水泵，通 过该第二水泵的泵送，所述净化水区内的净化水能够通过所述清洗装置冲洗 所述第一过滤装置和/或所述水处理区的内壁。
优选地，所述污水净化系统还包括第三过滤装置，所述净化水区通过该 第三过滤装置与所述第二水泵连通。
根据本发明的另一方面，提供一种下水道综合养护车，该下水道综合养 护车包括污水罐、清水箱、吸污管和疏通组件，所述吸污管将污水抽吸到所 述污水罐中，所述疏通组件从所述清水箱中得到疏通用水，以对下水道的堵 塞点进行疏通，其中，所述下水道综合养护车还包括本发明提供的污水净化 系统，其中所述水处理区为所述污水罐，所述净化水区为所述清水箱。
通过上述技术方案，由于本发明提供的污水净化系统中设置有使用过滤 后的净化水清洗第一过滤装置的清洗装置，因此能够及时清洗和清洁该第一 过滤装置，使其能够高质量地长时间连续工作，因此能够使得使用该污水净 化系统的下水道综合养护车能够长时间进行下水道综合养护作业，实用性 强。
