申请日2012.10.10
公开(公告)日2013.04.24
IPC分类号C02F1/52
摘要
一种新型污水静置筒，其特征在于，筒体中空，筒体底面的中心部位向上延伸并作弧形凹陷，筒体的上端设置有进水管，筒体的下端设置有排污管，筒盖连接于筒体的上端口之上，筒盖设置有多个排气孔，伸缩式出水管的底端从筒体底面的中心部位导出，伸缩式出水管的顶端与海绵罩固定连接，浮块固定设置于海绵罩之上。本实用新型具有结构新颖、操作简便、容量大、沉淀效果明显、过滤效果佳的特点。
权利要求书

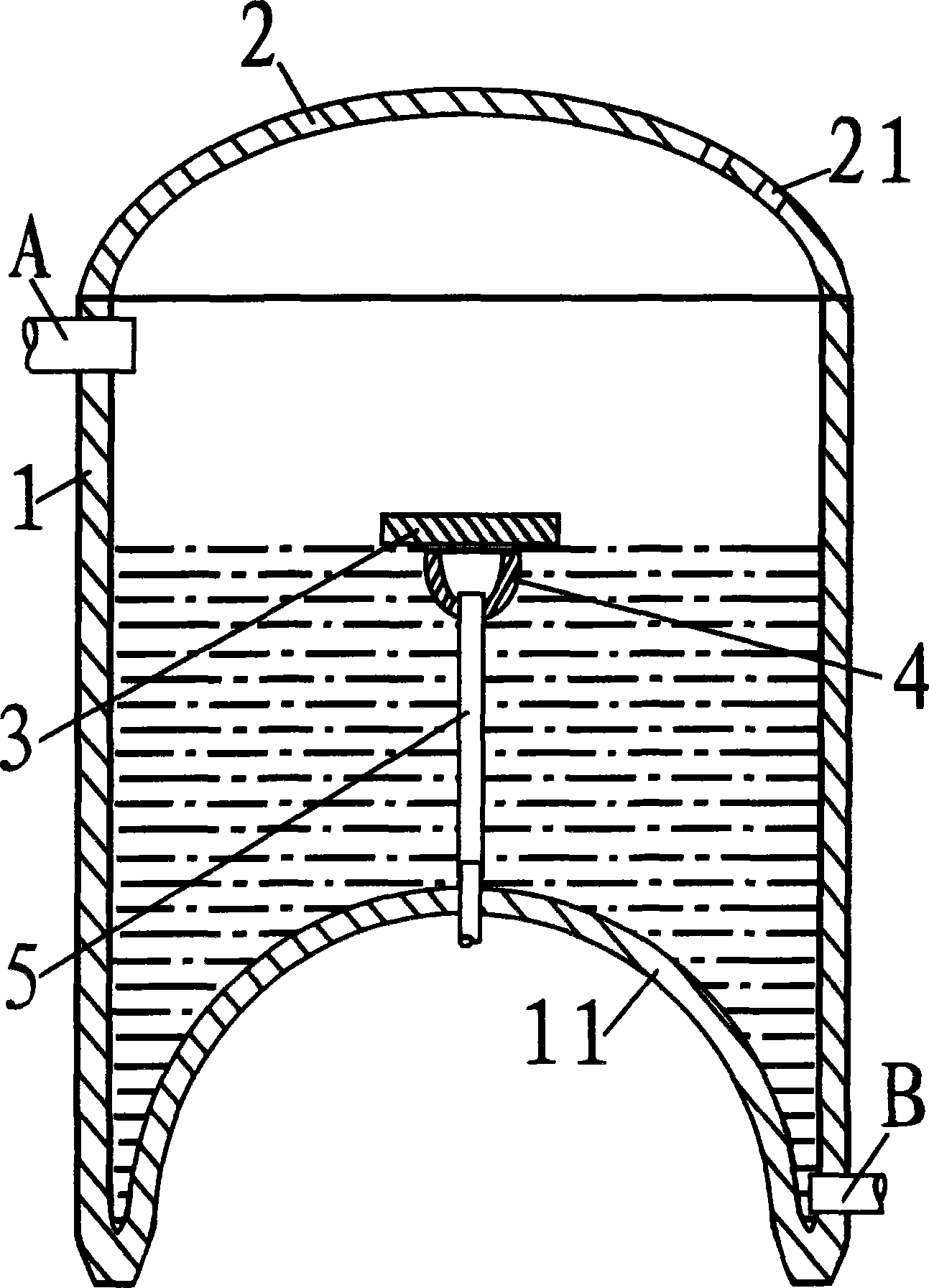

1.一种新型污水静置筒，它是由筒体(1)、筒盖(2)、浮块(3)、海绵罩 (4)、伸缩式出水管(5)组成，其特征在于，筒体(1)中空，筒体(1)底面 的中心部位(11)向上延伸并作弧形凹陷，筒体(1)的上端设置有进水管(A)， 筒体(1)的下端设置有排污管(B)，筒盖(2)连接于筒体(1)的上端口之上， 伸缩式出水管(5)的底端从筒体(1)底面的中心部位导出，伸缩式出水管(5) 的顶端与海绵罩(4)固定连接，浮块(3)固定设置于海绵罩(4)之上。
2.根据权利要求1所述的一种新型污水静置筒，其特征在于，所述的筒盖 (2)设置有多个排气孔(21)。
说明书
一种新型污水静置筒
技术领域
本实用新型属于用于污水回收再利用设备领域，涉及一种新型污水静置筒。
背景技术
随着社会和经济的快速发展，环境污染越来越严重，尤其是城市环境越来 越差，已经威胁到人们的生产、生活以及人体健康，因此，人们越来越感觉到 保护环境的重要性。水是很宝贵的自然资源之一，由于它本身就很有限，加上 人口数量的极速增长以及工业生产对水资源的浪费和污染，使得人们的用水量 以及用水安全都受到严重的不利影响。因此，每个人都应该重视水资源的保护 和合理利用，并且通过科学的方式对废水、污水等水资源进行回收再利用。
在诸如冶金等工业生产中会消耗大量的水资源并且同时会造成水资源的大 量浪费，还会产生很多的工业废水;人们在商业运作、生活中亦离不开水，也 需要消耗大量的水并且同时会产生大量污水。目前，这些所产生的废水和污水 往往都是被直接排放到江河湖海中，它们不仅没有得到合理的回收再利用，而 且还会进一步造成对其它水体的直接污染，这种恶性循环最终严重影响到人类 的生存。
发明内容
为了解决上述所存在的工业废水、生活污水没有得到及时有效地回收再利 用的问题，本实用新型提供一种新型污水静置筒，它能有效地使污水中密度比 水大的污物、残渣、重金属等混合物被沉淀下来，以便于下一步骤的回收再处 理;它具有结构新颖、操作简便、容量大、沉淀效果明显、过滤效果佳的特点。
为了达到上述目的，本实用新型通过如下技术方案予以实现：一种新型污 水静置筒，它是由筒体、筒盖、浮块、海绵罩、伸缩式出水管组成，其结构特 征在于，筒体中空，筒体底面的中心部位向上延伸并作弧形凹陷，筒体的上端 设置有进水管，筒体的下端设置有排污管，筒盖连接于筒体的上端口之上，筒 盖设置有多个排气孔，伸缩式出水管的底端从筒体底面的中心部位导出，伸缩 式出水管的顶端与海绵罩固定连接，浮块固定设置于海绵罩之上。
当污水从进水管进入筒体内部后，浮块由于浮力会漂浮于水面之上，海绵 罩与伸缩式出水管的顶端则同时被浮块向上拉，伸缩式出水管此时处于拉伸状 态，经过一段时间静置后，筒体内的污水中的污物、残渣、重金属等混合物会 沉淀到筒体的内底部，此时启动伸缩式出水管便可以将筒体内处于上位的水慢 慢排走，以便于下一步过滤和净化处理。
本实用新型的有益效果在于，它具有结构新颖、操作简便、容量大、沉淀 效果明显、过滤效果佳的特点。
下面结合附图对本实用新型作进一步详细说明。
