申请日2012.10.10
公开(公告)日2013.03.27
IPC分类号C02F1/00
摘要
本实用新型提供了一种小麦淀粉及酒精废水BYSB-Plus专用配水器,所述小麦淀粉及酒精废水BYSB-Plus专用配水器由布水槽,隔板减速机构、筛网以及三角可调堰组成,所述布水槽通过总水管和隔板减速机构连接,所述隔板减速机构、筛网以及三角可调堰为一整体,污水依次经过隔板减速机构、筛网以及三角可调堰进入下一流程。本实用新型所述小麦淀粉及酒精废水BYSB-Plus专用配水器污水处理效率高,水流速率稳定,便于进行处理,结构简单,操作方便,适用范围广泛。
权利要求书
1.一种小麦淀粉及酒精废水BYSB-Plus专用配水器,其特征在于,所述小 麦淀粉及酒精废水BYSB-Plus专用配水器由布水槽,隔板减速机构、筛 网以及三角可调堰组成,所述布水槽通过总水管和隔板减速机构连接, 所述隔板减速机构、筛网以及三角可调堰为一整体,污水依次经过隔板 减速机构、筛网以及三角可调堰进入下一流程。
2.根据权利要求1所述的小麦淀粉及酒精废水BYSB-Plus专用配水器,其 特征在于,所述布水槽中间为由壁板隔成的水槽,水槽两侧对称分布若 干由隔板组成的布水格,布水格的底部设有布水孔,各布水孔均连接有 布水管,每侧的布水管汇总至总水管。
3.根据权利要求1或2所述的小麦淀粉及酒精废水BYSB-Plus专用配水器, 其特征在于,所述总水管与隔板减速机构连接的一侧设有蝶阀。
说明书
小麦淀粉及酒精废水BYSB-Plus专用配水器
技术领域
本实用新型涉及污水处理技术领域,特别涉及一种小麦淀粉及酒精废 水BYSB-Plus专用配水器。
背景技术
现有污水处理池的配水大都采用压力配水方式,浪费电能,而且堵塞 以后不容易被发现,更不便于清理。
实用新型内容
为了克服现有技术中存在的技术问题,本实用新型提供下技术方案:

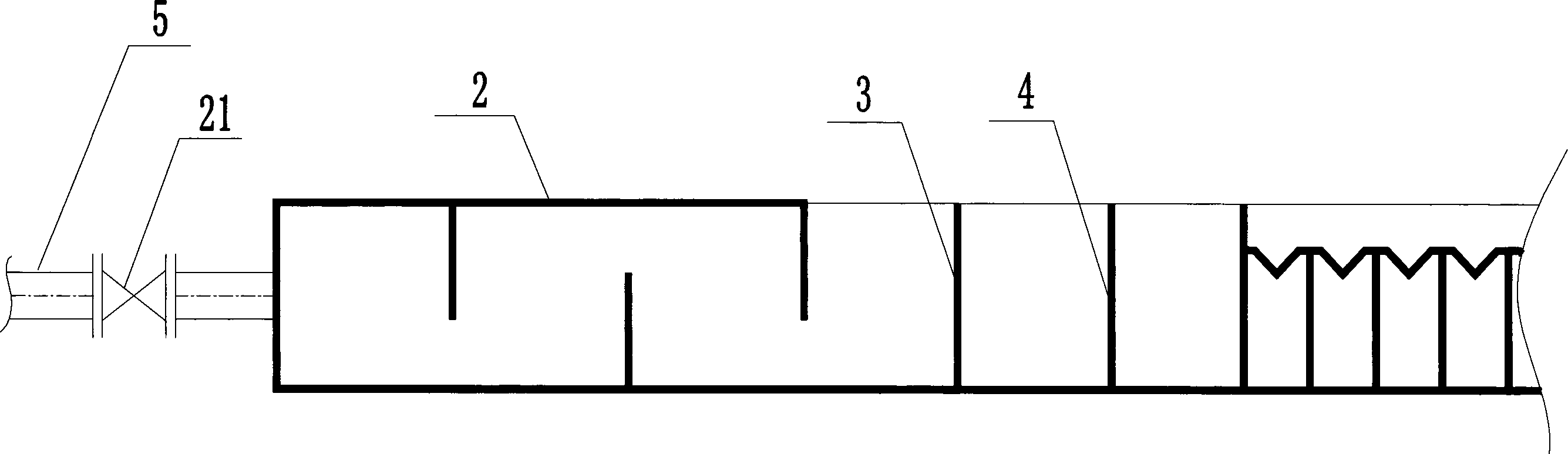

一种小麦淀粉及酒精废水BYSB-Plus专用配水器,所述小麦淀粉及酒 精废水BYSB-Plus专用配水器由布水槽,隔板减速机构、筛网以及三角可 调堰组成,所述布水槽通过总水管和隔板减速机构连接,所述隔板减速机 构、筛网以及三角可调堰为一整体,污水依次经过隔板减速机构、筛网以 及三角可调堰进入下一流程。
优选的,所述布水槽中间为由壁板隔成的水槽,水槽两侧对称分布若 干由隔板组成的布水格,布水格的底部设有布水孔,各布水孔均连接有布 水管,每侧的布水管汇总至总水管。
进一步的,所述总水管与隔板减速机构连接的一侧设有蝶阀。
本实用新型带来的有益效果是:污水处理效率高,水流速率稳定,便 于进行清理,结构简单,操作方便,适用范围广泛。
