申请日2013.03.05
公开(公告)日2014.09.10
IPC分类号F16K7/04
摘要
本发明公开了一种用于污水排放的全开无阻碍式气动真空隔膜阀，其包括橡胶筒体、盖子、底座、抽气管、橡皮管、第一套子、第二套子，盖子与橡胶简体的顶端连接，底座套在橡胶简体的底端上，抽气管位于盖子上，橡胶筒体的两侧分别设有一个开孔和一个第二开孔，第一套子、第二套子分别固定在橡皮管的两侧，第一套子套在开孔上，第二套子套在第二开孔上，盖子下方设有一个连接轴，连接轴上套有一个弹簧。本发明用于污水排放的全开无阻碍式气动真空隔膜阀不容易损坏，降低成本，且不发生堵塞的情况。
权利要求书

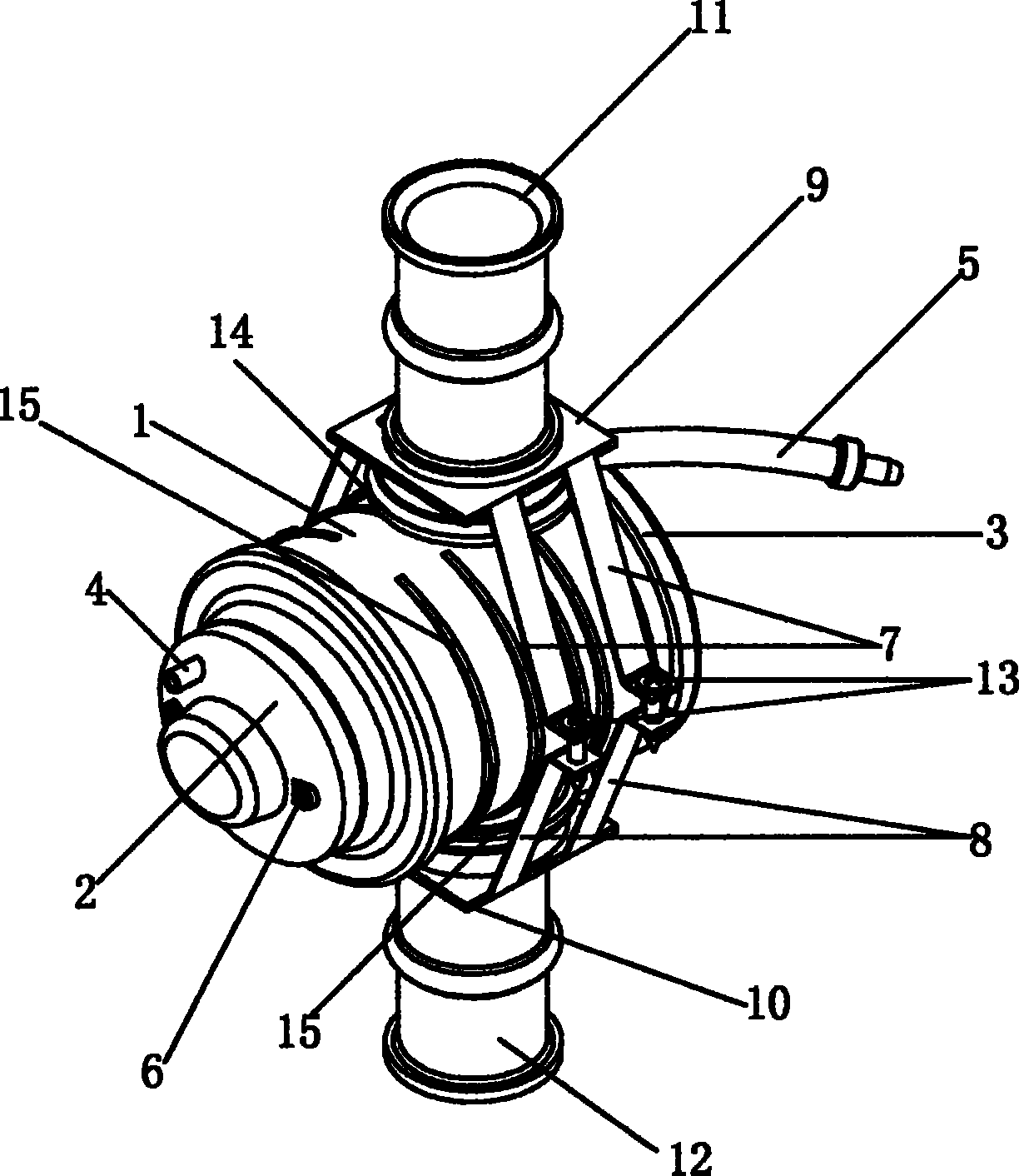

1.一种用于污水排放的全开无阻碍式气动真空隔膜阀，其特征在于， 其包括橡胶筒体、盖子、底座、抽气管、橡皮管、第一套子、第二套子，盖 子与橡胶筒体的顶端连接，底座套在橡胶筒体的底端上，抽气管位于盖子上， 橡胶筒体的两侧分别设有一个开孔和一个第二开孔，第一套子、第二套子分 别固定在橡皮管的两侧，第一套子套在开孔上，第二套子套在第二开孔上， 盖子下方设有一个连接轴，连接轴上套有一个弹簧。
2.如权利要求1所述的用于污水排放的全开无阻碍式气动真空隔膜阀， 其特征在于，所述第一套子与一个第一管道连接，第二套子与一个第二管道 连接，第一管道靠近第一套子的一端套有一个第一底座，第二管道靠近第二 套子的一端套有一个第二底座，第一底座焊接有两根第一钢条，第二底座焊 接有两根第二钢条，第一钢条和第二钢条之间通过第一螺丝固定。
3.如权利要求2所述的用于污水排放的全开无阻碍式气动真空隔膜阀， 其特征在于，所述第一管道上与一个出气管连接。
4.如权利要求3所述的用于污水排放的全开无阻碍式气动真空隔膜阀， 其特征在于，所述橡皮管由一个支架夹住，支架的顶端设有支臂，支臂上设 有螺丝孔，螺丝孔与第二螺丝螺纹连接，第二螺丝的一端位于盖子上，支架 的底端设有一个圆盘。
5.如权利要求4所述的用于污水排放的全开无阻碍式气动真空隔膜阀， 其特征在于，所述橡胶筒体的内侧设有滑槽。
说明书
用于污水排放的全开无阻碍式气动真空隔膜阀
技术领域
本发明涉及一种气动真空隔膜阀，特别是涉及一种用于污水排放的全开 无阻碍式气动真空隔膜阀。
背景技术
气动隔膜阀是借助压缩空气驱动的阀门，现有气动隔膜阀的大部分都是 由金属制成的，比较笨重且价格高，而且是借助隔膜片完成隔离的，隔膜片 容易损坏，需要经常更换，非常麻烦且成本高，另外也容易发生堵塞的情况。
发明内容
本发明所要解决的技术问题是提供一种用于污水排放的全开无阻碍式 气动真空隔膜阀，其不容易损坏，降低成本，且不发生堵塞的情况。
本发明是通过下述技术方案来解决上述技术问题的：一种用于污水排放 的全开无阻碍式气动真空隔膜阀，其特征在于，其包括橡胶筒体、盖子、底 座、抽气管、橡皮管、第一套子、第二套子，盖子与橡胶筒体的顶端连接， 底座套在橡胶筒体的底端上，抽气管位于盖子上，橡胶筒体的两侧分别设有 一个开孔和一个第二开孔，第一套子、第二套子分别固定在橡皮管的两侧， 第一套子套在开孔上，第二套子套在第二开孔上，盖子下方设有一个连接轴， 连接轴上套有一个弹簧。
优选地，所述第一套子与一个第一管道连接，第二套子与一个第二管道 连接，第一管道靠近第一套子的一端套有一个第一底座，第二管道靠近第二 套子的一端套有一个第二底座，第一底座焊接有两根第一钢条，第二底座焊 接有两根第二钢条，第一钢条和第二钢条之间通过第一螺丝固定。
优选地，所述第一管道上与一个出气管连接。
优选地，所述橡皮管由一个支架夹住，支架的顶端设有支臂，支臂上设 有螺丝孔，螺丝孔与第二螺丝螺纹连接，第二螺丝的一端位于盖子上，支架 的底端设有一个圆盘。
优选地，所述橡胶筒体的内侧设有滑槽。
本发明的积极进步效果在于：本发明用于污水排放的全开无阻碍式气动 真空隔膜阀不容易损坏，柔韧度强，使用寿命长，不会发生堵塞，降低成本， 且不发生堵塞的情况。
