申请日2013.01.12
公开(公告)日2013.06.12
IPC分类号C02F9/04; C02F1/66; C02F1/52
摘要
本实用新型公开一种印刷油墨废水处理系统，包括依次连通的集水池、管式混合反应器、斜板沉淀池、过滤池、脱色缓冲池以及pH调节池，管式混合反应器为三段式混合管道，包括进水混凝反应段、絮凝反应段和混合器反应段，废水排入管式混合反应器中，完成混凝、絮凝反应，从而生产均匀的絮状杂质，接着废水进入混合器反应段，在此段加入溶气水，溶气水中的气体析出，形成大量的微气泡群，气泡粘附于杂质上，使杂质的密度下降而浮至水面;然后废水再经斜板沉淀池和过滤池进行固液分离，从而实现杂质的除去，最后废水依次进入脱色缓冲池及pH调节池，使废水达到排放标准或达到工业用水标准，本设备处理效率高。
权利要求书
1.一种印刷油墨废水处理系统，包括集水池，其特征在于，还包括依次相连通的管式混合反应器、斜板沉淀池、过滤池、脱色缓冲池以及PH调节池，所述集水池与所述管式混合反应器连通;所述管式混合反应器为三段式混合管道，包括进水混凝反应段、絮凝反应段和混合器反应段，在所述进水混凝反应段上设有混凝剂添加口，在所述絮凝反应段上设有絮凝剂添加口，在所述混合器反应段上设有溶气水添加口。
2.根据权利要求1所述的印刷油墨废水处理系统，其特征在于，包括泵动力系统，所述泵动力系统包括提升泵和连接管道，所述集水池、所述管式混合反应器、所述斜板沉淀池相邻之间通过所述提升泵和所述连接管道连接，所述斜板沉淀池、所述过滤池、所述脱色缓冲池以及所述PH调节池相邻之间通过所述连接管道连接，并具有高度落差。
3.根据权利要求2所述的印刷油墨废水处理系统，其特征在于，包括加药系统，所述加药系统包括混凝剂添加装置、絮凝剂添加装置和溶气水添加装置，所述混凝剂添加装置的输出口与所述混凝剂添加口对接，所述絮凝剂添加装置的输出口与所述絮凝剂添加口对接，所述溶气水添加装置的输出口与所述溶气水添加口对接。
4.根据权利要求3所述的印刷油墨废水处理系统，其特征在于，包括排泥压泥系统，所述排泥压泥系统包括安装在所述斜板沉淀池底部的分泥斗、与所述分泥斗的输出口相连的电磁排泥阀、与所述电磁排泥阀的排放口相连的污泥池、安装有污泥泵的输送管道以及压滤机，所述压滤机与所述污泥池之间通过所述输送管道相互连通。
5.根据权利要求4所述的印刷油墨废水处理系统，其特征在于，所述压滤机为板框式压滤机。
6.根据权利要求1所述的印刷油墨废水处理系统，其特征在于， 包括格栅池，所述格栅池与所述集水池连通。
7.根据权利要求1所述的印刷油墨废水处理系统，其特征在于，所述过滤池内设有双层过滤层，所述双层过滤层为陶粒过滤层。
说明书
一种印刷油墨废水处理系统
技术领域
本实用新型涉及油墨废水处理技术领域，特别涉及一种印刷油墨废水处理系统。
背景技术
油墨废水是一种典型的高浓度有机废水，主要来源于油墨生产以及印刷设备清洗过程，在包装印刷、线路板印刷等行业均会产生一定数量的油墨废水。在包装印刷中，印刷油墨色彩的千变万化造成其废水的化学成分相当复杂，具有高COD、高色度、难生物降解的特点，如果将包装印刷过程中产生的油墨废水直接排放，对水环境会造成严重的污染。随着人类环境保护意识的不断增强，绿色环保已成为发展主题，废水净化处理越来越受到人们的关注。
目前水性油墨废水处理的主要程序为:加药混凝反应，反应后废水进入沉降池，进行污水渣水分离，沉降池上层出清水，下层出渣。但是，由于油墨废水中的有机物含量极高，传统的处理方法存在处理时间周期长、处理不彻底、工序复杂、二次污染等诸多缺点。
因此，如何实现一种能稳定处理高浓度和成分复杂的印刷油墨废水，处理效率高的印刷油墨废水处理系统是业内亟待解决的技术问题。
实用新型内容
本实用新型的主要目的是提供一种印刷油墨废水处理系统，旨在实现稳定处理高浓度和成分复杂的印刷油墨废水，处理效率高。

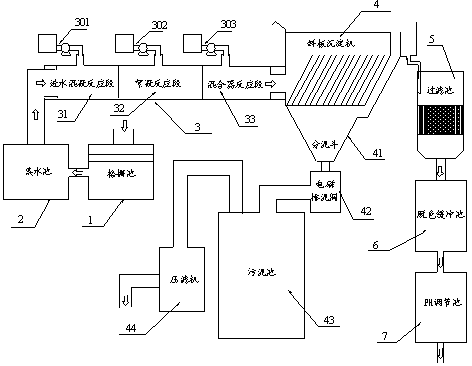

本实用新型提出一种印刷油墨废水处理系统，包括集水池，还包括依次相连通的管式混合反应器、斜板沉淀池、过滤池、脱色缓冲池以及pH调节池，所述集水池与所述管式混合反应器连通，所述管式混合反应器为三段式混合管道，包括进水混凝反应段、絮凝反应段和混合器反应段，在所述进水混凝反应段上设有混凝剂添加口，在所述絮凝反应段上设有絮凝剂添加口，在所述混合器反应段上设有溶气水添加口。
优选地，包括泵动力系统，所述泵动力系统包括提升泵和连接管道，所述集水池、所述管式混合反应器、所述斜板沉淀池相邻之间通过所述提升泵和所述连接管道连接，所述斜板沉淀池、所述过滤池、所述脱色缓冲池以及所述pH调节池相邻之间通过所述连接管道连接，并具有高度落差。
优选地，包括加药系统，所述加药系统包括混凝剂添加装置、絮凝剂添加装置和溶气水添加装置，所述混凝剂添加装置的输出口与所述混凝剂添加口对接，所述絮凝剂添加装置的输出口与所述絮凝剂添加口对接，所述溶气水添加装置的输出口与所述溶气水添加口对接。
优选地，包括排泥压泥系统，所述排泥压泥系统包括安装在所述斜板沉淀池底部的分泥斗、与所述分泥斗的输出口相连的电磁排泥阀、与所述电磁排泥阀的排放口相连的污泥池、安装有污泥泵的输送管道以及压滤机，所述压滤机与所述污泥池之间通过所述输送管道相互连通。
优选地，所述压滤机为板框式压滤机。
优选地，包括格栅池，所述格栅池与所述集水池连通。
优选地，所述过滤池内设有双层过滤层，所述双层过滤层为陶粒过滤层。
本实用新型的印刷油墨废水处理系统包括依次连通的集水池、管式混合反应器、斜板沉淀池、过滤池、脱色缓冲池以及pH调节池;管式混合反应器为三段式混合管道，包括进水混凝反应段、絮凝反应段和混合器反应段，在进水混凝反应段上设有混凝剂添加口，在絮凝反应段上设有絮凝剂添加口，在混合器反应段上设有溶气水添加口，废水排入集水池中，集水池有效的调节废水的水质水量;集水池中的废水再排入管式混合反应器中，废水进入进水混凝反应段，在进水混凝反应段中添加混凝剂，完成混凝反应，再进入絮凝反应段，在絮凝反应段中添加絮凝剂，完成絮凝反应，从而生产均匀的絮状杂质，混凝和絮凝反应稳定;接着废水进入混合器反应段，在此段加入溶气水，溶气水中的气体析出，形成大量的微气泡群，气泡结合进絮状杂质的内部，气泡粘附于杂质上，使杂质的密度下降而浮至水面;然后废水再经斜板沉淀池和过滤池进行固液分离，从而实现杂质的除去，达到去除废水中的SS和CODcr的目的;最后废水依次进入脱色缓冲池及pH调节池，使废水达到排放标准或达到工业用水标准，从而减轻对环境的压力，或达到工业用水标准，使得废水循环利用，降低生产成本。本实用新型的印刷油墨废水处理系统可稳定处理高浓度和成分复杂的印刷油墨废水，处理效率高。
