申请日2012.10.17
公开(公告)日2013.04.24
IPC分类号B65F3/24
摘要
本实用新型提供污水运送车，包括车架、设在车架上的水槽、设在车架底部的脚轮，所述水槽采用翻转结构，具有倾倒便利、推动方便、结构简单、制造简便等优点。
权利要求书

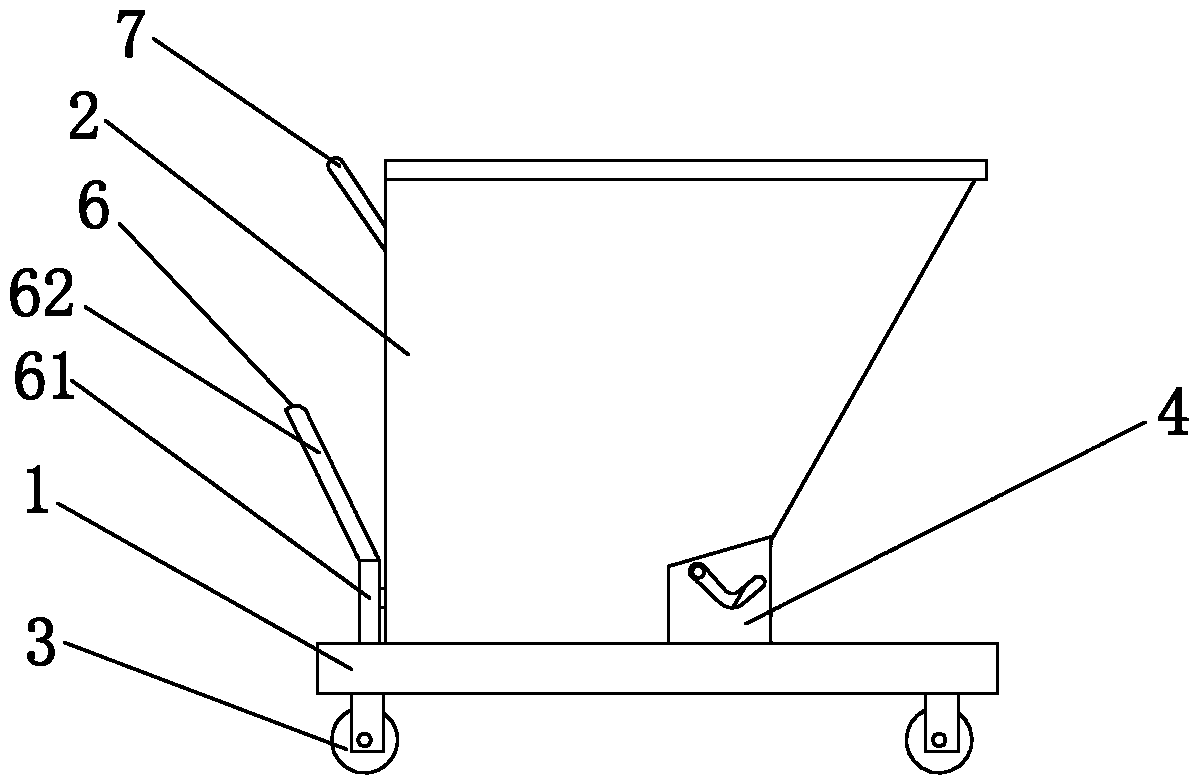

1.污水运送车，包括车架(1)、设在车架(1)上的水槽(2)、设在车架(1) 底部的脚轮(3)，其特征在于：所述水槽(2)采用翻转结构。
2.根据权利要求1所述的污水运送车，其特征在于：所述翻转结构包括设在水 槽(2)底部前端的转接片(4)、设在水槽(2)后端壁上的支撑柱(5)、设 在水槽(2)后端用于扣接支撑柱(5)与支撑柱(5)配合固定水槽(2)的 摇杆装置(6)，所述转接片(4)固定在车架(1)上。
3.根据权利要求2所述的污水运送车，其特征在于：所述摇杆装置(6)包括扣 接环(61)、设在扣接环(61)上的把手(62)。
4.根据权利要求1所述的污水运送车，其特征在于：所述水槽(2)上设有推手 (7)。
说明书
污水运送车
技术领域
本实用新型涉及机械工程技术领域，具体涉及污水运送车。
背景技术
在模具工业制造过程中会产生各种工业废水，需要定期将这些工业废水排 出并运送至特定地点进行处理，运送废水需要专门的运送工具如污水运送车， 现有的污水运送车结构复杂，倾倒不便利，在倾倒时容易洒出，造成环境的污 染，并且现有的污水运送车推动不便利，不利于工作效率的提高。
发明内容
本实用新型所要解决的技术问题在于提供污水运送车，结构简单、制造简 便，能够轻松地将污水倒入特定容器，避免污水洒出对环境造成污染，能够使 推动更加便利，提高工作效率。
为解决上述现有的技术问题，本实用新型采用如下方案：污水运送车，包 括车架、设在车架上的水槽、设在车架底部的脚轮，所述水槽采用翻转结构。
作为优选，所述翻转结构包括设在水槽底部前端的转接片、设在水槽后端 壁上的支撑柱、设在水槽后端用于扣接支撑柱与支撑柱配合固定水槽的摇杆装 置，所述转接片固定在车架上，在需要倾倒废水时，扳动摇杆装置，使摇杆装 置与支撑柱分离，从而能够使废水轻松地倾倒入指定容器，避免了污水的洒出 对环境造成污染。
作为优选，所述摇杆装置包括扣接环、设在扣接环上的把手，从而使水槽 的倾倒更加便捷，同时使结构更加简单、制造更加简便。
作为优选，所述水槽上设有推手，从而使运送车的推动更加便捷，提高了 工作效率。
有益效果：
本实用新型采用上述技术方案提供污水运送车，结构简单、制造简便，能 够轻松地将污水倒入特定容器，避免了污水洒出对环境造成污染，能够使推动 更加便利，提高了工作效率。
