申请日2012.10.17
公开(公告)日2013.04.24
IPC分类号C02F1/52
摘要
本实用新型涉及一种便捷污水处理装置,包括外壳体和处理器,所述处理器设置在外壳体的内部,处理器包括筒体,筒体的顶部通过管道连接污水泵,筒体的底部设置有散水板,散水板的底部通过支架固定在外壳体的内壁上,处理器的上方设有逆水槽,逆水槽一侧的外壳体外壁上设有出水口,外壳体的外壁上靠近底部设有排污口,本实用新型的便捷污水处理装置在外壳体内设计有处理器,加有速凝药物、沉淀剂的污水在处理器是均匀混合、充分反应,再进入外壳体,凝结物在外壳体中沉淀到外壳体的底部,由外壳体下部的排污口、排渣口排放,处理后的水经外壳体上部的锯齿形逆水槽、出水口排出,供回用,具有结构简单、操作方便、处理费用低、投资少等特点。
权利要求书

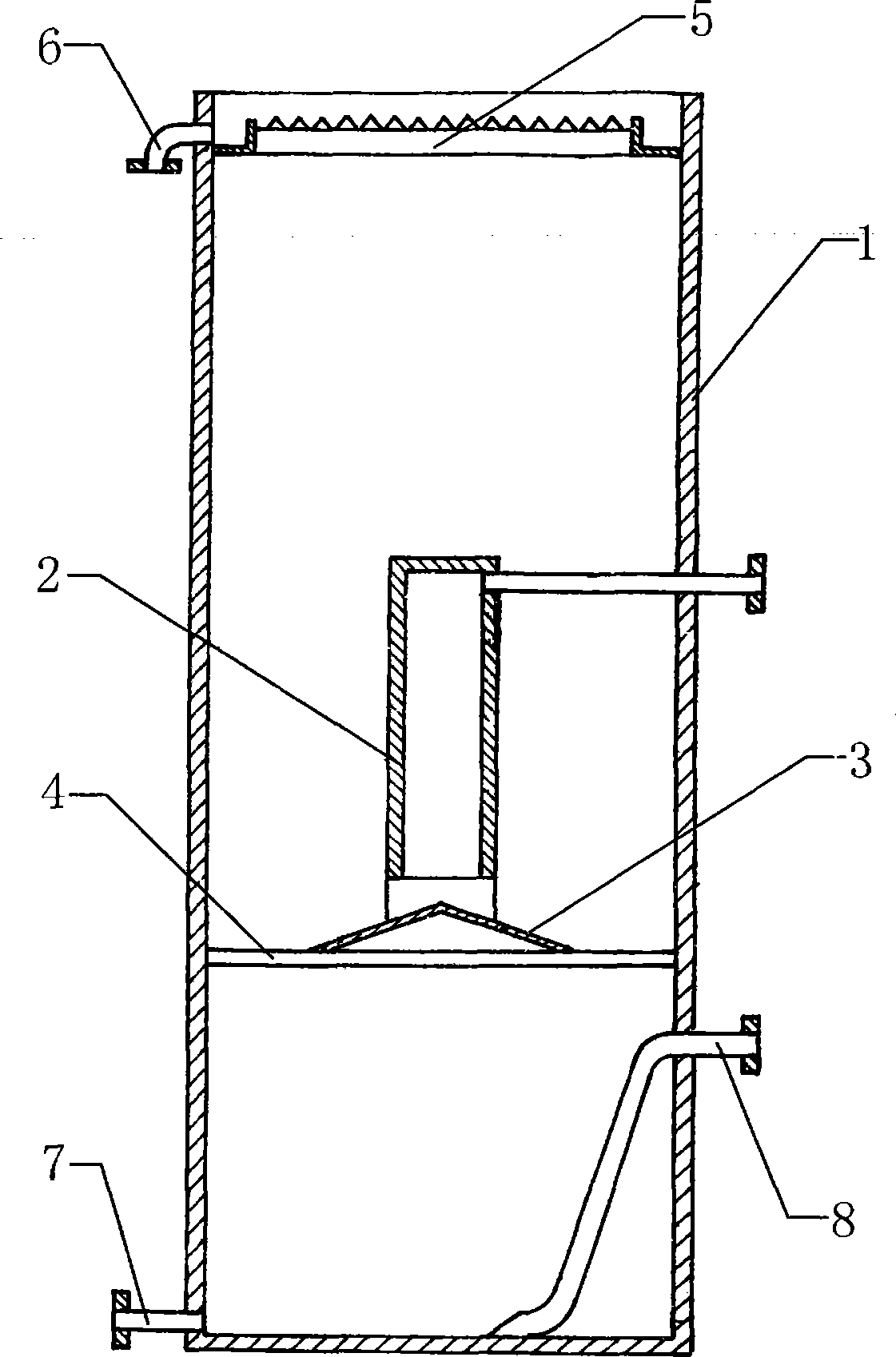

1.一种便捷污水处理装置,包括外壳体(1)和处理器,其特征 在于:所述处理器设置在外壳体(1)的内部,处理器包括筒体(2), 筒体(2)的顶部通过管道连接污水泵,筒体(2)的底部设置有散水 板(3),散水板(3)的底部通过支架(4)固定在外壳体(1)的内 壁上,处理器的上方设有逆水槽(5),逆水槽(5)一侧的外壳体(1) 外壁上设有出水口(6),外壳体(1)的外壁上靠近底部设有排污口 (7)。
2.根据权利要求1所述的便捷污水处理装置,其特征在于:所 述筒体(2)的横截面为圆形。
3.根据权利要求1所述的便捷污水处理装置,其特征在于:所 述散水板(3)呈倒V形布置在支架(4)上。
4.根据权利要求1所述的便捷污水处理装置,其特征在于:所述 外壳体(1)的外壁靠近底端处还设有通过管路与外壳体(1)内部连 通的排渣口(8)。
说明书
一种便捷污水处理装置
技术领域
本实用新型涉及一种便捷污水处理装置。
背景技术
目前我国中小企业用于工业污水处理和生活污水处理的设备大 多为气浮式污水处理设备,此类设备是将速凝药物和沉淀剂加入水 中,通过水泵打入污水池中,在水泵水流的作用下与污水混合反应, 再经过气泡发生器将反应凝结物浮出水面,用刮板器将浮起的泡沫物 质刮出,实现污水处理。其缺点是:动力大、耗电多,机械设备结构 复杂,投资大,设备故障率高,维修费用高,用药量大,处理费用高。
实用新型内容
为解决上述技术问题,本实用新型提供一种结构简单、使用方便 的便捷污水处理装置。
本实用新型的便捷污水处理装置,包括外壳体和处理器,所述处 理器设置在外壳体的内部,处理器包括筒体,筒体的顶部通过管道连 接污水泵,筒体的底部设置有散水板,散水板的底部通过支架固定在 外壳体的内壁上,处理器的上方设有逆水槽,逆水槽一侧的外壳体外 壁上设有出水口,外壳体的外壁上靠近底部设有排污口。
本实用新型的便捷污水处理装置,所述筒体的横截面为圆形。
本实用新型的便捷污水处理装置,所述散水板呈倒V形布置在 支架上。
本实用新型的便捷污水处理装置,所述外壳体的外壁靠近底端处 还设有通过管路与外壳体内部连通的排渣口。
与现有技术相比本实用新型的有益效果为:本实用新型的便捷污 水处理装置在外壳体内设计有处理器,加有速凝药物、沉淀剂的污水 在处理器是均匀混合、充分反应,再进入外壳体,凝结物在外壳体中 沉淀到外壳体的底部,由外壳体下部的排污口、排渣口排放,处理后 的水经外壳体上部的锯齿形逆水槽、出水口排出,供回用,具有结构 简单、操作方便、故障少、省电、处理费用低、投资少等特点。
